Гост р 51527-99 (мэк 60478-3-89)

Таблица 2 - Нормы

Частота

Напряжение радиопомех,дБ(мкВ)

А

B

C

D

10 кГц

20 кГц

50 кГц

150 кГц

150 кГц – 500 кГц

0,5 МГц – 5 МГц

5 МГц - 30 МГц

80

74

66

58

54

48

48

-

-

-

66

66-56

56

60

92

86

78

70

66

60

60

-

-

-

79

79

73

73

Примечания

1 На граничной частоте нормой является меньшее значение.

2 Нормы не применяют к устройствам, в конструкции которых отсуствуют помехоподавляющие фильтры. Отсутствие встроенных фильтров должно быть указано в технической документации на устройство

Нормы радиопомех, указанные в таблица 2, приведены в графическом виде на рисунке 3.

4 Устройства с потребляемым током более 25 а, но менее 100 а

4.1 Метод испытаний

Схема эквивалента сети для устройства с потребляемым током до 100 А приведена на рисунке 1. Эквивалентсети должен использоватьсяс измерителем радиопомех, имеющим входное сопротивление 50 Ом.

Измерения проводят в соответствии с 3.2 с использованием измерительной установки, приведенной на рисунке 2.

4.2 Нормы

Допустимые уровни радиопомех на входных зажимах устройства должны соответствовать установленным в 3.3.

Допустимые уровни радиопомех на выходных зажимах должны быть установлены в технической документации на устройство по согласованию между изготовителем и пользователем.

4

Гост р 51527-99(мэк 60478-3-89)

МЕ – измерительное заземление; РЕ – защитное заземление; МР – точка измерений

Значение параметра

Потребляемый ток

Не более 25А

Более25А, но менее 100А

R1

R2

R3

C1

C2

C3

L1

L2

50 Ом

5 Ом

1000 Ом

0,25 мкФ

8мкФ

2 мкФ

50 мкГн

250 мкГн

50 Ом

-

-

0,1 мкФ

1,0 мкФ

-

5 мкГн

-

Рисунок 1- Общая схема измерения напряжения радиопомех

5

Гост р 51527-99 (мэк 60478-3-89)

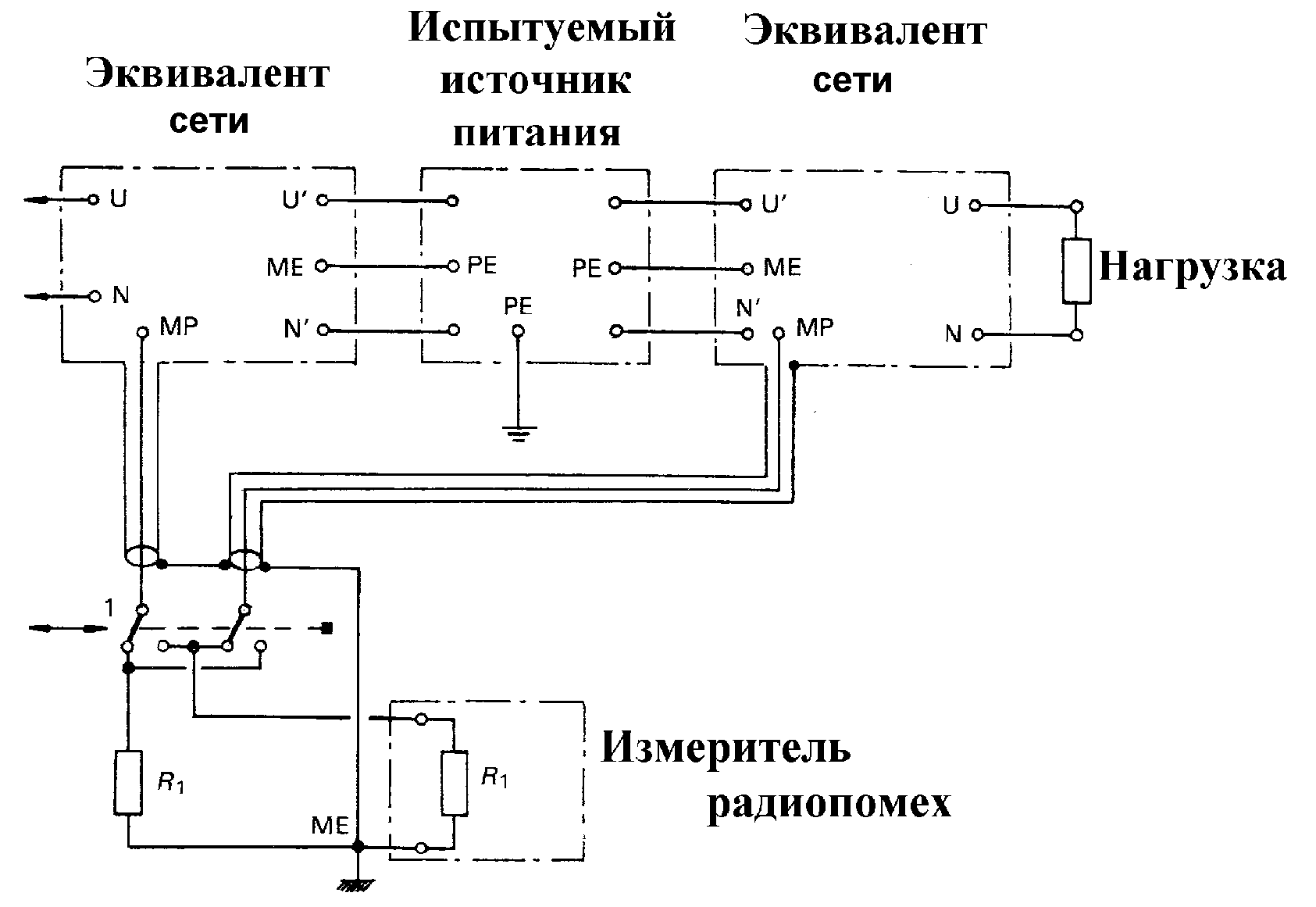

Положение переключателя: 1 – измерение на входных зажимах; 2 – измерение на выходных зажимах;

Рисунок 2- Схема измерительной установки

Примечанияк рисункам 1 и 2

1 Если иное не установлено в стандартах на устройство конкретного вида, за измеренное значение принимают показания измерителя без учета влияния полного сопротивления конденсатора С1 (рисунок 1).

2 При значительных помехах в цепи защитного заземления, может быть создано искусственное измерительное заземление путем включения индуктивности между точками PE и МЕ. Рекомендуется значение указанной индуктивности устанавливать равным L1для соответствующего значения потребляемого тока. Должны приниматься меры предосторожности, так как между точками МЕ и PE имеется разность потенциалов.

3 Корпус эквивалента сети должен быть соединен с пластиной заземления проводящей лентой с минимальным сечением 10мм2. Для того,чтобы обеспечить достаточно низкое сопротивление, проводящая лента должна быть как можно короче и шириной не менее одной трети её длины.

6
