8.1. Подбор хозяйственных насосов
Хозяйственные насосы подбираются по заданным значениям расхода на хозяйственно-производственные нужды Qхоз.нас=Qх-при напораНхоз.нас. По приложениям 8 или 9 подобрать марку насоса, обеспечивающего заданные расход и напор.
8.2. Подбор пожарных насосов
8.2.1. Подбор дополнительных (пожарных) насосов на насосной станции низкого давления
На
насосной станции низкого давления
специально пожарные насосы не
предусматриваются. Предусматриваются
дополнительные к хозяйственным насосы,
которые по сути выполняют роль пожарных
насосов, так как могут включаться при
пожаре и обеспечивать подачу расчетного
пожарного расхода Qдоп..нас=Q
и напорНдоп..нас.
Напор насосов при работе во время пожара определяется по формуле
Ндоп.нас= 1,2hвод+ Нвв+Z, (2.38)
где hвод– потери напора в водоводах, определены в главе 5; Нвв– напор на вводе (узел 1), определен в главе 3 п. 10 настоящих методических указаний для водопровода низкого давления;Z– разность отметок высот ввода и насосной станции, принимаетсяZ= 3,0 м.
Если по расчету напор дополнительного (пожарного) насоса окажется меньше напора хозяйственного насоса, то принимается для дополнительного насоса напор хозяйственного насоса.
По приложениям 8 или 9 подобрать марку насоса, обеспечивающего требуемую подачу Qдоп..наси требуемый напорНдоп..нас.
Схема насосной станции низкого давления показана на рисунке 2.4.
Рисунок 2.4. Схема насосной станции второго подъема низкого давления:
1 – хозяйственный насос; 2 – дополнительный насос; 3 – резервные насосы
8.2.2. Подбор пожарных насосов на насосной станции высокого давления
На насосных станциях высокого давления предусматриваются специально пожарные насосы, которые включаются при пожаре и обеспечивают общую подачу на хозяйственно-производственно-противопожарные нужды Qпож..нас=Qобщ(определено в главе 2) и пожарный напорНпож..нас. При работе пожарных насосов хозяйственные насосы отключаются.
Напор пожарных насосов определяется по формуле
Нпож.нас= 1,2hвод+ Нвв+Z, (2.39)
где hвод– потери напора в водоводах, определены в главе 5; Нвв– напор на вводе (узел 1), определен в главе 3 п. 10 для водопровода высокого давления;Z– разность отметок высот ввода и насосной станции, принимаетсяZ= 3,0 м.
По приложениям 8 или 9 подобрать марку насоса, обеспечивающего требуемую подачу Qпож..наси требуемый напорНпож..нас.
Схема насосной станции высокого давления показана на рисунке 2.5.

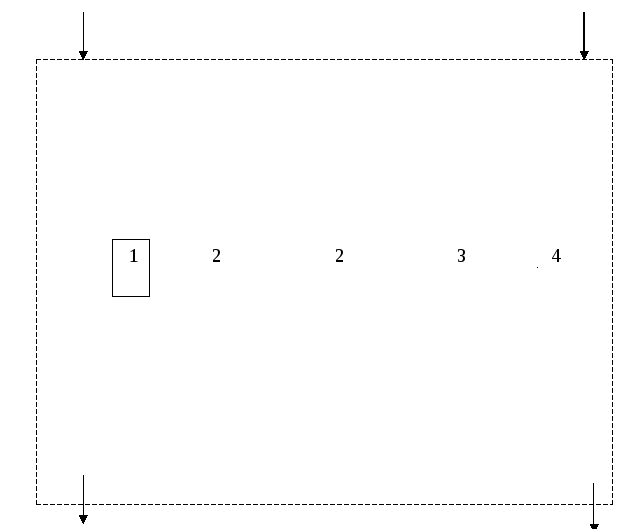

Рисунок 2.5. Схема насосной станции второго подъема высокого давления:
1 – хозяйственный насос;
2 – резервные насосы хозяйственные;
3 – специальный противопожарный насос;
4 – резервный противопожарный насос
9. Гидравлический расчет внутренней водопроводной сети производственного здания
9.1. Определение нормативного расхода и числа пожарных струй
Минимальный расход воды и число струй для помещений высотой до 6 м определить по таблице 2 СНиП 2.04.01-85*, приложение 10.
При высоте помещения 6 м и более расход воды определить по таблице 3 СНиП 2.04.01-85*, приложение 11, но не менее минимальной величины.
При определении числа пожарных струй необходимо внимательно ознакомиться с п.п. 6.1*-6.6*. Настоящие пункты предъявляют требования к общественным и производственным зданиям высотой более 50 м, а также необходимость увеличения числа струй в производственных зданиях в которых применяются элементы каркаса из незащищенных стальных конструкций и наличие утеплителя из горючих материалов.
9.2. Определение требуемого радиуса компактной части струи при угле наклона радиуса = 60
, (2.40)
где 1,35 – высота расположения пожарного крана (ПК) и ствола от пола, п. 6.13 СНиП 2.04.01-85*; Т – высота помещения, м.
При высоте помещения менее 6 м радиус компактной струи принимается RК= 6 м, п. 6.8 СНиП 2.04.01-85*и напорНПК= 10 м. При высоте помещения 6 м и болееRКиНПКопределяется по таблице 3 СНиП 2.04.01-85*, приложение 11 Согласно п. 6.8 примечания 2 для получения пожарных струй с расходом воды до 4 лс-1следует применять пожарные краны и рукава диаметром 50 мм, для получения пожарных струй более 4 лс-1– диаметром 65 мм.
