Вихревые насосы

Вихревые насосы подобно центробежным основаны на использовании центробеж­ной силы. Особенностью вихревого насоса (Рис. 5) является вход и выход жидкости по касатель­ным к рабочему колесу, расположен­ному в цилиндрическом корпусе. За­зор между рабочим колесом и корпу­сом не превышает 0,15—0,20 мм, а всасывающий и нагнетательный па­трубки отделены друг от друга пере­мычкой.

Рис. 5.Схема вихревого насоса

При вращении рабочего колеса (против часовой стрелки) порция жид­кости, попадая на лопатки, приобре­тает скоростной напор и отбрасывается на периферию, где этот напор переходитв статический. Последний возвращает эту порцию жидкости на лопатки, и так как данный цикл за полный оборот колеса повто­ряется многократно, то образующийся напор в 3—5 раз больше напора, создаваемого центробежным насосом тех же размеров. Благодаря расположению всасывающего и нагнетательного патрубков в верхней части корпуса вихревые насосы не опорож­няются при остановке и не требуют заполнения при последующем пуске. Эти насосы реверсивны, просты по устройству, но усту­пают центробежным насосам по коэффициенту полезного дей­ствия.

Струйные насосы

Струйные насосы применяются для всасывания (эжек­торы) и нагнетания жидкостей (инжекторы), а также для их охлаждения или нагревания путем непосредственного смешения с другими жидкостями, парами или газами. Рабочая (инжектирующая) жидкость, имея в под­водящем трубопроводе 1 давление р₁ и скорость w_1, поступает в узкое сопло 2, где благодаря возрастанию скорости до w₂ давле­ние понизится до p₂. Вытекающая струя рабочей жидкости по­падает далее в сходящийся насадок 3, плавно переходящий в рас­ширяющийся диффузор 4, и оттуда по нагнетательному трубо­проводу 5 в приемный сосуд 6. При достаточной разности скоро­стей w₁ — w₂ давление p₂ окажется ниже внешнего давления р₀ в расходном сосуде 7 и жидкость из последнего будет всасываться в камеру 8. Здесь обе жидкости смешиваются и, пройдя через расширяющийся диффузор, вследствие падения скорости при­обретают давление, необходимое для их подъема в сосуд 6.

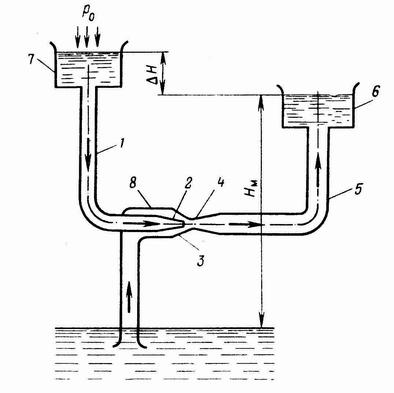

Рис. 6. Схема струйного насоса

Рабочими жидкостями могут быть как капель­ные, так и пары и газы. В первом случае насос называют жидкоструйным, во втором — пароструйным, в третьем — газоструйным.

Преимуществами струйных насосов являются простота устрой­ства, отсутствие подвижных частей и надежность в работе, их не­достатком — низкий коэффициент полезного действия (0,10— 0,25).
