-выделить эти узлы и элементы (указав локатором на «кнопки» и , после чего указать на те элементы, которые нужно удалить (они окрасятся в красный цвет));

-указав локатором на «кнопку» (при этом выделенные узлы и элементы исчезнут). Между узлами 1 и 2 необходимо расположить элемент. Это делается следующим образом:

-локатором указать на «кнопку» (при этом она «залипает», то есть ЛИР-ВИЗОР переходит в режим «Добавить элемент»);

-указать на один из узлов, между которыми должен быть размещен элемент и нажать на левую клавишу мыши;

-указать на второй узел (при этом между этими узлами будет натягиваться «резиновая

нить») и нажать на левую клавишу мыши.

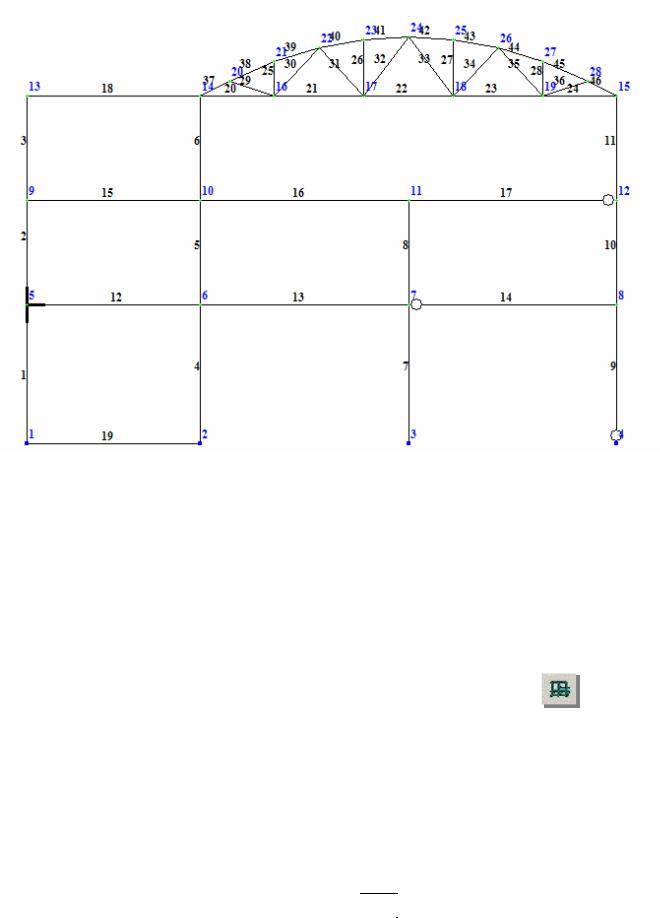

Поставим на место ферму. Это делается следующим образом:

-локатором указать на «кнопку» «Генерация ферм» (при этом на экране появляется диалоговая панель, в которой пользователь выбирает конфигурацию фермы по очертанию поясов, указав на «кнопку» с соответствующим изображением). В

появившейся диалоговой панели указывается конфигурация фермы по очертанию решетки и численные параметры, определяющие размеры фермы;

-в соответствующие окна заносятся следующие параметры:

После этого указываем локатором на «кнопку» «Применить».

После установки фермы на место необходимо произвести операцию упаковки, то есть заново перенумеровать узлы и элементы схемы. Для этого нужно указать локатором на

«кнопку» «Упаковка схемы», и в появившейся на экране диалоговой панели указать локатором на «кнопку» «Упаковать».

Назначим шарниры:

-выделим элемент, в котором шарнир находится в первом узле (это элемент 9);

-активизируем операцию –Шарниры– в функции –СВЯЗИ– меню СХЕМА, и в

диалоговой панели накладываем шарнир в первом узле отмеченного элемента по направлениям Х1 и UX;

-укажем локатором на «кнопку» «Применить»;

-выделим другой элемент, в котором шарнир находится в первом узле (это элемент 14);

-активизируем операцию –Шарниры– в функции –СВЯЗИ– меню СХЕМА, и в

диалоговой панели накладываем шарнир в первом узле отмеченного элемента по направлениям Х1 и UY;

-укажем локатором на «кнопку» «Применить»;

-выделим элемент, в котором шарнир находится во втором узле (это элемент 17);

-активизируем операцию –Шарниры- и в диалоговой панели накладываем шарнир во втором узле по направлению UY;

-указываем локатором на «кнопку» «Применить».

Назначим закрепления:

-выделим узлы с одинаковыми закреплениями 1 и 2;

40

- локатором указать на «кнопку» и в диалоговой панели запретить перемещения узлов по направлениям X и Y.

После этого указываем локатором на «кнопку» «Применить».

-выделить узлы 3 и 4;

-в диалоговой панели назначить связи по всем направлениям и поворотам.

После этого указываем локатором на «кнопку» «Применить». Все узлы, которым назначены связи, окрашиваются в синий цвет. Зададим типы жесткости элементов:

-указываем локатором на «кнопку» , и в появившемся на экране диалоговом окне формируем список типов жесткости;

-указываем локатором на «кнопку» «Добавить»;

-в диалоговом окне выбираем закладку «стандартные типы сечений»:

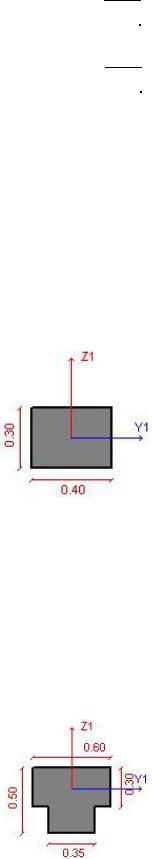

-Брус (бетон) В диалоговой панели указываются следующие параметры:

(при нажатии «кнопки» «Нарисовать» можно увидеть созданное сечение).

-указываем локатором на «кнопку» «Подтвердить».

-В диалоговом окне выбираем закладку «стандартные типы сечений»:

-Тавр (бетон) В соответствующей диалоговой панели указываются следующие

(при нажатии «кнопки» «Нарисовать» можно увидеть созданное сечение).

-указываем локатором на «кнопку» «Подтвердить».

-В диалоговом окне выбираем закладку «стандартные типы сечений»:

41

-Тавр (бетон). В соответствующей диалоговой панели указываются следующие

(при нажатии «кнопки» «Нарисовать» можно увидеть созданное сечение).

-указываем локатором на «кнопку» «Подтвердить».

-В диалоговом окне выбираем закладку «База типовых сечений»:

-Двутавр (металл). В соответствующей диалоговой панели из списка стандартных двутавров выбираем нужный (10Б1).

-указываем локатором на «кнопку» «ОК».

-При этом откроется диалоговое окно, в котором содержится следующий список сечений: «Брус 40х30», «Тавр 35х50», «Тавр 20х45», «Двутавр 10Б1».

Назначим жесткости соответствующим элементам:

-в диалоговом окне указываем локатором на строку «Брус 40х30» (она выделится синим цветом) и двойным щелчком левой клавиши мыши или указанием на «кнопку» «Установить как текущий тип» установить этот тип жесткости как текущий;

-на расчетной схеме выделяем элементы с одинаковыми жесткостями (колонны, в данном случае элементы 1-11);

-назначаем отмеченным на схеме элементам текущий тип жесткости, указав локатором на «кнопку» «Назначить»;

-для задания следующего типа жесткости указываем локатором на строку «Тавр 35х50» (она выделится синим цветом) и двойным щелчком левой клавиши мыши или указанием на «кнопку» «Установить как текущий тип» установливаем этот тип жесткости как текущий;

-на расчетной схеме выделяем элементы с одинаковыми жесткостями (балки, в данном случае элементы 12-18);

-назначаем отмеченным на схеме элементам текущий тип жесткости, указав локатором на «кнопку» «Назначить»;

-в диалоговом окне указываем локатором на строку «Тавр 20х45» (она выделится синим цветом) и двойным щелчком левой клавиши мыши или указанием на «кнопку» «Установить как текущий тип» установливаем этот тип жесткости как текущий;

-на расчетной схеме выделяем элемент 19, находящийся между узлами 1 и 2;

-назначаем отмеченному на схеме элементу текущий тип жесткости, указав локатором на «кнопку» «Назначить»;

-в диалоговом окне указываем локатором на строку «Двутавр 10Б1» (она выделится синим цветом) и двойным щелчком левой клавиши мыши или указанием на «кнопку» «Установить как текущий тип» установливаем этот тип жесткости как текущий;

42

-на расчетной схеме выделяем элементы фермы;

-назначаем отмеченным на схеме элементам текущий тип жесткости, указав локатором на «кнопку» «Назначить»;

Назначим жесткие вставки:

-выделим элементы, в которых жесткие вставки находятся в первом узле (это элементы

2 и 12);

-активизируем операцию – ЖЕСТКИЕ ВСТАВКИ – в меню ЖЕСТКОСТИ, и в диалоговой панели зададим длину жесткой вставки в первом узле 0,5 м по

направлению Х;

-укажем локатором на «кнопку» «Применить»;

-выделим элемент, в котором жесткая вставка находятся во втором узле (это элемент 1);

-в диалоговой панели зададим длину жесткой вставки во втором узле -0,5 м по

направлению Х;

-укажем локатором на «кнопку» «Применить».

Назначим нагрузки:

Первое загружение принимается по умолчанию, в нем будет задан собственный вес конструкции после полного формирования ее геометрии, поэтому 1-е загружение пропускаем.

Назначим нагрузки во 2-м загружении:

Перейдем на 2-е загружение, указав локатором на «кнопку» и задав номер активного загружения 2.

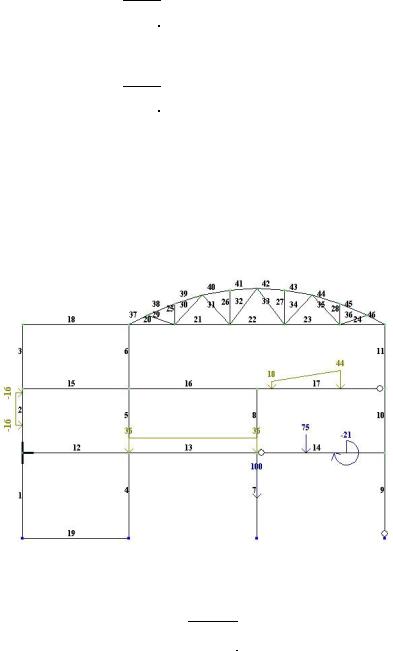

Назначим равномерно распределенную нагрузку:

-выделим на схеме элемент 13, к которому будет приложена нагрузка;

-укажем локатором на «кнопку» ;

-в диалоговом окне выбираем «закладку» «Нагрузки на стержни»;

-в диалоговой панели указываем систему координат «Местная»;

-задаем направление действия нагрузки вдоль местной оси Z;

-для того чтобы задать равномерно распределенную нагрузку на стержень, указываем

локатором на «кнопку» ;

-в появившемся диалоговом окне задаем интенсивность нагрузки Р=36 кН/м;

43

-для того, чтобы задать трапециевидную нагрузку, в диалоговом окне указываем

локатором на «кнопку»;

-в появившемся диалоговом окне задаем интенсивность нагрузки Р1= -16 кН/м и

Р2= -16 кН/м;

-задаем расстояния от первого узла А1=0.8 м и А2=2.3 м;

-указываем локатором на «кнопку» «Подтвердить», затем на «кнопку»

«Применить».

Назначим нагрузки в 3-ем загружении:

Перейдем на 3-е загружение, указав локатором на «кнопку» и задав номер активного загружения 3.

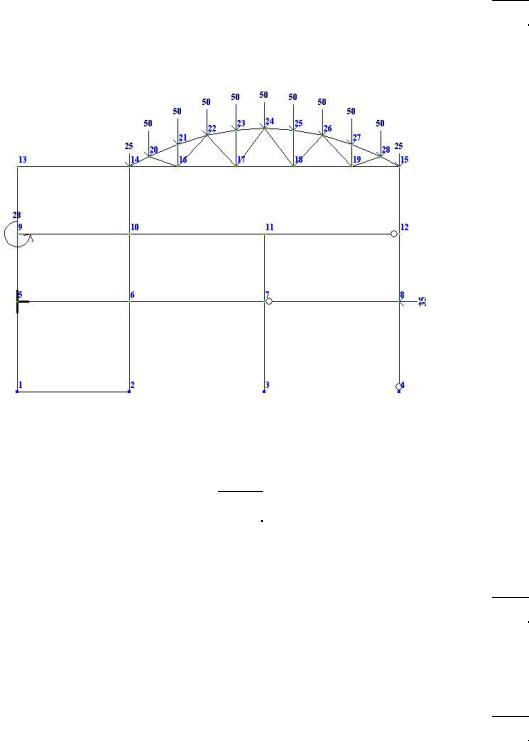

Назначим нагрузки на узлы верхнего пояса фермы:

-выделим на схеме узлы 20-28, к которым будет приложена нагрузка;

-в диалоговой панели выбираем закладку » «Нагрузки в узлах»;

-задаем направление действия нагрузки вдоль глобальной оси Z;

-указываем тип нагрузки, нажав на «кнопку» «Сила»;

-задаем величину силы Р=50 кН;

-указываем локатором на «кнопку» «Подтвердить», затем на «кнопку»

«Применить».

-выделим на схеме узлы 14 и 15, к которым будет приложена нагрузка другой величины;

-в диалоговой панели указываем тип нагрузки, нажав на «кнопку» «Сила»;

-задаем величину силы Р=25 кН;

-указываем локатором на «кнопку» «Подтвердить», затем на «кнопку»

«Применить».

Назначим узловую нагрузку:

-выделим на схеме узел 8, к которому будет приложена нагрузка;

-задаем направление действия нагрузки вдоль глобальной оси X;

45

-в диалоговой панели указываем тип нагрузки, нажав на «кнопку» «Сила»;

-задаем величину силы Р=35 кН;

-указываем локатором на «кнопку» «Подтвердить», затем на «кнопку»

«Применить».

Назначим узловой момент:

-выделим на схеме узел 9, к которому будет приложена нагрузка;

-задаем направление действия нагрузки вдоль глобальной оси Y;

-в диалоговой панели указываем тип нагрузки, нажав на «кнопку» «Момент»;

-задаем величину момента М=28 кНм;

-указываем локатором на «кнопку» «Подтвердить», затем на «кнопку»

«Применить».

Назначим нагрузки в 4-ом загружении:

Перейдем на 4-е загружение.

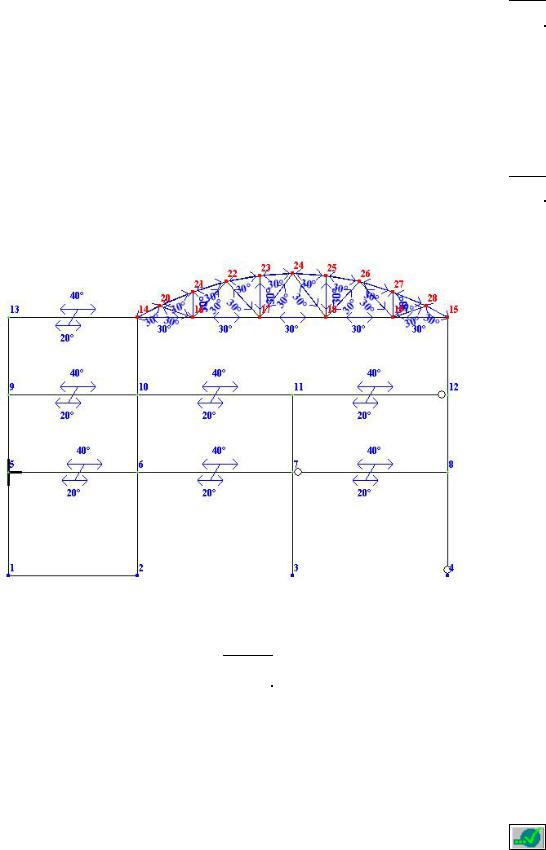

Назначим температурную нагрузку от равномерного нагрева:

-выделим на схеме элементы, к которым будет приложена нагрузка (все элементы фермы);

-в диалоговой панели выбираем закладку «Нагрузки на стержни»;

-в диалоговой панели указываем тип нагрузки «Местная»;

-задаем направление действия нагрузки вдоль местной оси X;

-для того, чтобы задать температурную нагрузку равномерным нагревом, в диалоговом

окне указываем локатором на «кнопку»

-задаем температуру Т=30 градС;

-задаем коэффициент температурного расширения материала А=1е-5 градС-1;

-указываем локатором на «кнопку» «Подтвердить», затем на «кнопку»

«Применить».

Назначим температурную нагрузку температурным перепадом:

46

-выделим на схеме элементы, к которым будет приложена нагрузка (все горизонтальные элементы рамы);

-задаем направление действия нагрузки вдоль местной оси Y;

-для того, чтобы задать температурную нагрузку от температурного перепада, в

диалоговом окне указываем локатором на «кнопку»

-в появившемся диалоговом окне задаем температуру в верхнем волокне Т1=40 градС;

-задаем температуру в нижнем волокне Т2=20 градС;

-задаем ширину сечения элемента L=0.45 м;

-задаем коэффициент температурного расширения материала А=1е-5 градС-1;

-указываем локатором на «кнопку» «Подтвердить», затем на «кнопку»

«Применить».

Назначим нагрузки в 5-ом загружении:

Перейдем на 5-е загружение.

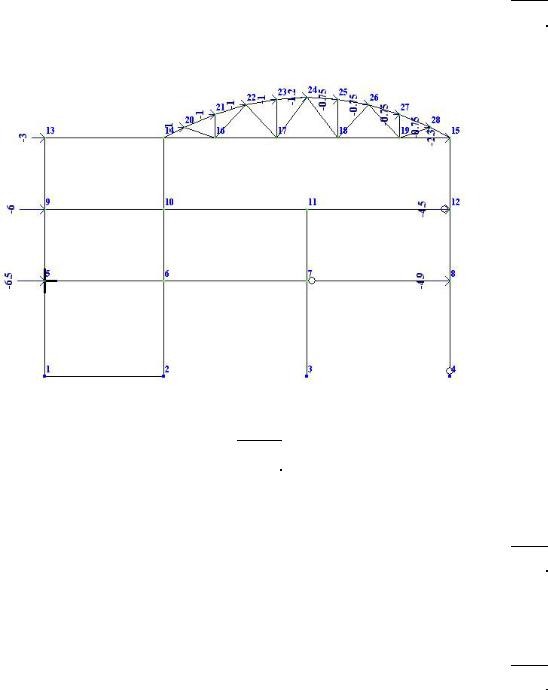

Назначим ветровую нагрузку с пульсацией (ветер слева):

-выделим на схеме узел 5, к которому будет приложена нагрузка;

-в диалоговой панели выбираем закладку » «Нагрузки в узлах»;

-задаем направление действия нагрузки вдоль глобальной оси X;

-в диалоговой панели указываем тип нагрузки, нажав на «кнопку» «Сила»;

-задаем величину силы Р= -6.5 кН;

-указываем локатором на «кнопку» «Подтвердить», затем на «кнопку»

«Применить».

-выделим на схеме узел 9, к которому будет приложена нагрузка;

-в диалоговой панели указываем тип нагрузки, нажав на «кнопку» «Сила»;

-задаем величину силы Р= -6 кН;

-указываем локатором на «кнопку» «Подтвердить», затем на «кнопку»

«Применить».

-выделим на схеме узел 13, к которому будет приложена нагрузка;

-в диалоговой панели указываем тип нагрузки, нажав на «кнопку» «Сила»;

47

-задаем величину силы Р= -3 кН;

-указываем локатором на «кнопку» «Подтвердить», затем на «кнопку»

«Применить».

-выделим на схеме узел 8, к которому будет приложена нагрузка;

-в диалоговой панели указываем тип нагрузки, нажав на «кнопку» «Сила»;

-задаем величину силы Р= -4.9 кН;

-указываем локатором на «кнопку» «Подтвердить», затем на «кнопку»

«Применить».

-выделим на схеме узел 12, к которому будет приложена нагрузка;

-в диалоговой панели указываем тип нагрузки, нажав на «кнопку» «Сила»;

-задаем величину силы Р= -4.5 кН;

-указываем локатором на «кнопку» «Подтвердить», затем на «кнопку»

«Применить».

-выделим на схеме узел 15, к которому будет приложена нагрузка;

-в диалоговой панели указываем тип нагрузки, нажав на «кнопку» «Сила»;

-задаем величину силы Р= -2.3 кН;

-указываем локатором на «кнопку» «Подтвердить», затем на «кнопку»

«Применить».

-выделим на схеме узлы 20-23, к которым будет приложена нагрузка;

-в диалоговой панели указываем тип нагрузки, нажав на «кнопку» «Сила»;

-задаем величину силы Р= -1 кН;

-указываем локатором на «кнопку» «Подтвердить», затем на «кнопку»

«Применить».

-выделим на схеме узлы 25-28, к которым будет приложена нагрузка;

-в диалоговой панели указываем тип нагрузки, нажав на «кнопку» «Сила»;

-задаем величину силы Р= -0.75 кН;

-указываем локатором на «кнопку» «Подтвердить», затем на «кнопку»

«Применить».

-выделим на схеме узел 24, к которому будет приложена нагрузка;

-в диалоговой панели указываем тип нагрузки, нажав на «кнопку» «Сила»;

-задаем величину силы Р= -1.2 кН;

-указываем локатором на «кнопку» «Подтвердить», затем на «кнопку»

«Применить».

Назначим нагрузки в 6-ом загружении:

Перейдем на 6-е загружение.
