Определение стабилизированных осадок свай по результатам их статических испытаний
1. Расчет осадок во времени фундаментов из свай, работающих как одиночные, рекомендуется производить по результатам статических испытаний пробных свай, расположенных в контуре здания или сооружения. Статические испытания должны быть выполнены по ГОСТ 5686 — 78 с условной стабилизацией не более 0,1 мм за 1 ч, если под нижними концами свай залегают грунты песчаные или глинистые с консистенцией от твердой до тугопластичной, и не более 0,1 мм за 2 ч, если под нижними концами свай залегают глинистые грунты от мягкопластичной до текучей консистенции.
2. Предварительно стабилизированная осадка сваи Spiот постоянной нагрузки, соответствующей ступени нагрузки piс учетом фактора времени, может быть определена по упрощенной методике путем вычисления ее по формуле
Spi=1+2+St2, (1)
где 1— осадка сваи, полученная при статических испытаниях от нагрузки, предшествующей ступени pi,
2— осадка за время увеличения нагрузки на ступень (принимается равной дополнительной осадке сваи при испытаниях спустя 5 мин с момента приложения ступени нагрузки);
St2 — расчетная осадка сваи за время t2,которая вычисляется по формуле
,
(2)
где St1— принимают равным значению осадки сваи спустя 3 ч с момента увеличения нагрузки на ступень (приt1 = 3 ч) за вычетом осадки2.
Для расчета осадки St2и времениt2за условную стабилизацию осадки принимают ее скорость vs стаб1 мм/год.
Значения Sp1, 1, 2, St1и St2показаны на рис. 1.
Значения t2в зависимости от St1приведены в табл. 1.

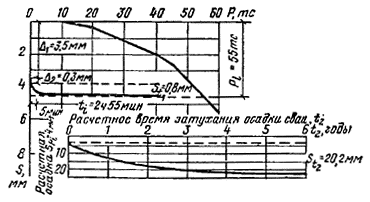

Рис. 1. Схема расчета осадки сваи
Таблица 1
St1 |
t2, год |
St1 |
t2, год |
0 |
0 |
1,2 |
13 |
0,3 |
2 |
1,4 |
16 |
0,5 |
3 |
1,6 |
20 |
0,6 |
5 |
1,8 |
23 |
0,7 |
6 |
2 |
27 |
0,8 |
7 |
3 |
47 |
0,9 |
8 |
4 |
72 |
1 |
10 |
5 |
100 |
Примечание. Значения t2при промежуточных величинах St1,определяют интерполяцией.
3. Окончательно осадка сваи Sпри постоянной нагрузкеРв момент времениt > tу.сопределяется по формуле
,
(3)
где Sy.c — условно стабилизированная осадка пробной сваи, мм, определяемая по графику S = f(P) статических испытаний при нагрузкеР;
y.c— величина условной стабилизации, мм/ч;
ty.c — время, ч, необходимое для достижения условной стабилизации при нагрузкеРи определяемое по графикам S = f(t);
t — время, ч, действия нагрузкиР;
т — коэффициент, вычисляемый по результатам статических испытаний пробных свай по формуле
,
(4)
где mj — частное значение коэффициента дляj-й ступени нагрузки, характеризующейся развитой во времени и затухающей кривой S=f(t),определяемой в соответствии с указаниями п. 4 настоящего приложения;
k — число ступеней нагрузки, для которых определяетсятj.
4. Для определения коэффициента т,строится график зависимости
скорости осадки свай
от времениtв логарифмических
координатах, состоящий из двух прямых
с точкой пересечения в момент времени
tп.Коэффициенттjпредставляет собой абсолютную величину
тангенса угла наклона прямой при
tп <
t ty.cи вычисляется по формуле
,
(5)
где
;
(6)
здесь n
— число опытных точек на графике
=f(t)приtп <
t ty.c.
5. Время полной стабилизации осадки tстабопределяется по формуле
,
(7)
где
стаб
— критерий полной стабилизации,
например, 1 мм/год.
Пример 1.Определить стабилизированную осадку сваиSpот постоянной нагрузки, соответствующей ступени нагрузкиPi = 55 тс по упрощенной методике. В соответствии с результатами статических испытаний (см. рис. 1) значения:1= 3,5 мм;2= 0,3 мм; St1= 0,8 мм.
Решение.По табл. 1 время достижения стабилизации осадки, соответствующее скоростиvв= 1 мм/год, при St1= 0,8 мм, равно t2=7 лет.
По формуле (2) вычисляем St2:
мм.
Стабилизированную осадку сваи определим по формуле (1):
Spi=1+2+St2= 3,5 + 0,3 + 21,2 = 25 мм.
Пример 2.Требуется определить конечную осадку фундамента из свай, работающих как одиночные, время стабилизации осадки и коэффициент перехода.Нагрузка на одну сваю 50 тс. Нижние концы свай залегают в суглинке мягкопластичной консистенции. Статические испытания пробной сваи выполнены с условной стабилизацией 0,1 мм за 2 ч. Результаты испытаний приведены на рис. 2.
Рис. 2. Графики зависимости S = f(p) и S = f(t)
Решение.В логарифмических координатах графики зависимости скорости осадки пробной сваи от времени (рис. 3) имеют точку перелома приtп= 1,5 — 4 ч. В интервале времени tп < t ty.cзначения коэффициентатjдля ступеней нагрузки 40, 45, 50 и 55 тс определяются по формуле (5). Подготовительные вычисления сведены в табл. 2.

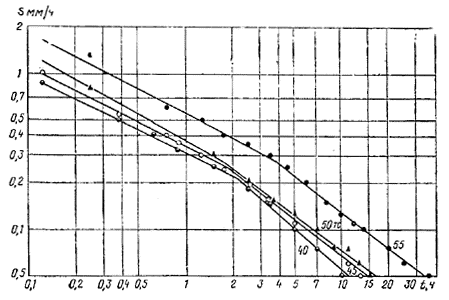

Рис. 3. Графики зависимости скорости осадки сваи от времени по ступеням нагрузки
Таблица 2
P1, тс |
ti, ч |
lg ti |
|
(lg ti)2 |
|
|
lg |
|
lg |
|
n |
40 |
2,5 |
0,398 |
|
0,1584 |
|
0,15 |
–0,824 |
|
–0,328 |
|
|
|
3,5 |
0,544 |
|
0,296 |
|
0,13 |
–0,886 |
|
–0,482 |
|
|
|
5 |
0,699 |
|
0,4885 |
|
0,1 |
–1 |
|
–0,699 |
|
|
|
7 |
0,845 |
|
0,714 |
|
0,075 |
–1,125 |
|
–0,951 |
|
|
|
10 |
1 |
3,486 |
1 |
2,657 |
0,05 |
–1,301 |
–5,136 |
–1,301 |
–3,761 |
5 |
45 |
2,5 |
0,398 |
|
0,1584 |
|
0,2 |
–0,699 |
|
–0,2782 |
|
|
|
3,5 |
0,544 |
|
0,296 |
|
0,15 |
–0,824 |
|
–0,448 |
|
|
|
5 |
0,699 |
|
0,4886 |
|
0,11 |
–0,9586 |
|
–0,67 |
|
|
|
7 |
0,854 |
|
0,714 |
|
0,1 |
‑1 |
|
–0,854 |
|
|
|
9 |
0,954 |
|
0,9103 |
|
0,075 |
–1,125 |
|
–1,073 |
|
|
|
11 |
1,041 |
|
1,0845 |
|
0,06 |
–1,222 |
|
–1,272 |
|
|
|
13 |
1,114 |
5,595 |
1,2409 |
4,893 |
0,05 |
–1,301 |
–7,1296 |
–1,449 |
–6,0442 |
7 |
50 |
2,5 |
0,398 |
|
0,1584 |
|
0,2 |
–0,699 |
|
–0,2782 |
|
|
|
3,5 |
0,544 |
|
0,296 |
|
0,15 |
–0,824 |
|
–0,448 |
|
|
|
5 |
0,699 |
|
0,4886 |
|
0,125 |
–0,903 |
|
–0,631 |
|
|
|
7 |
0,854 |
|
0,714 |
|
0,1 |
–0,903 |
|
–0,854 |
|
|
|
9 |
0,954 |
|
0,9106 |
|
0,075 |
–1,125 |
|
–1,073 |
|
|
|
11 |
1,041 |
|
1,0845 |
|
0,075 |
–1,125 |
|
–1,171 |
|
|
|
13 |
1,114 |
|
1,2409 |
|
0,05 |
–1,222 |
|
–1,3612 |
|
|
|
15 |
1,176 |
6,771 |
1,3832 |
6,2758 |
0,05 |
–1,301 |
–8,199 |
–1,5301 |
–7,3465 |
8 |
55 |
4,5 |
0,653 |
|
0,4264 |
|
0,25 |
–9,602 |
|
–0,3931 |
|
|
|
6 |
0,778 |
|
0,6053 |
|
0,2 |
–0,699 |
|
–0,5438 |
|
|
|
8 |
0,903 |
|
0,8154 |
|
0,15 |
–0,824 |
|
–0,74407 |
|
|
|
10 |
1 |
|
1 |
|
0,125 |
–0,903 |
|
–0,903 |
|
|
|
12 |
1,079 |
|
1,1642 |
|
0,11 |
–0,939 |
|
–1,0348 |
|
|
|
14 |
1,146 |
|
1,3133 |
|
0,1 |
–1 |
|
–1,146 |
|
|
|
20 |
1,301 |
|
1,6926 |
|
0,075 |
–1,125 |
|
–1,4636 |
|
|
|
25 |
1,398 |
|
1,9544 |
|
0,06 |
–1,222 |
|
–1,7084 |
|
|
|
36 |
1,556 |
9,814 |
2,4211 |
11,393 |
0,05 |
–1,301 |
–6,635 |
–2,0244 |
–9,9612 |
9 |
;
;
;
.
Коэффициент топределим по формуле (4):
.
Время полной стабилизации осадки при нагрузке 50 тcопределим по формуле (7), подставивtу.c= 15 час иSстаб= 1 мм/год:
= 36514 ч4,17 года.
Конечную осадку сваи определим по формуле (3), подставив t= 36514 ч и Sy.c = 9,5мм:
мм.
Определим коэффициент перехода :
.
Пример 3.Требуется определить конечную осадку фундамента из свай, работающих как одиночные, время стабилизации осадки и коэффициент перехода. Нагрузка на одну сваю 50 тс. Нижние концы свай залегают в суглинке тугопластичной консистенции. Статические испытания пробной сваи выполнены с условной стабилизацией 0,1 мм за 2 ч. Результаты испытаний приведены на рис. 4.

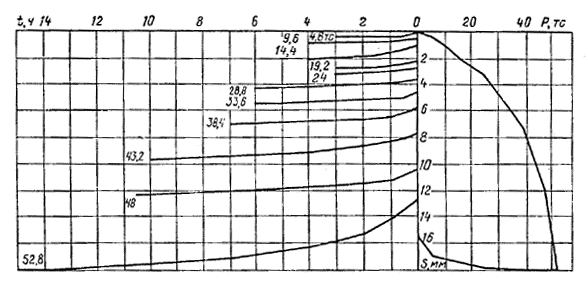

Рис. 4. Графики зависимости скорости осадки сваи от времени по ступеням нагрузки
Решение.В логарифмических координатах графики зависимости скорости осадки пробной сваи от времени (рис. 5) имеют точки перелома приtп= 1 — 3 ч. В интервале времени tп < t ty.cзначения коэффициентатjдля ступеней нагрузки 33,6; 38,4; 48 и 52,8 тс определяются по формуле (5). Подготовительные вычисления сведены в табл. 3.

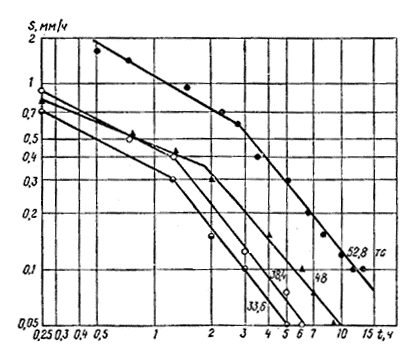

Рис. 5. Графики зависимости скорости осадки свай от времени по ступеням нагрузки
Таблица 3
P1, тс |
ti, ч |
lg ti |
|
(lg ti)2 |
|
|
lg |
|
lg |
|
n |
33,6 |
1,25 |
0,0969 |
|
0,0094 |
|
0,3 |
–0,523 |
|
–0,0507 |
|
|
|
2 |
0,301 |
|
0,0906 |
|
0,15 |
–0,824 |
|
–0,248 |
|
|
|
3 |
0,477 |
|
0,2275 |
|
0,1 |
–1 |
|
–0,477 |
|
|
|
5 |
0,699 |
1,5739 |
0,4886 |
0,8161 |
0,05 |
–1,301 |
–3,648 |
–0,9094 |
–1,6851 |
4 |
38,4 |
1,25 |
0,0969 |
|
0,0094 |
|
0,4 |
–0,3979 |
|
–0,0386 |
|
|
|
3 |
0,477 |
|
0,2275 |
|
0,125 |
–0,8931 |
|
–0,426 |
|
|
|
5 |
0,699 |
|
0,4886 |
|
0,075 |
–1,1249 |
|
–0,7863 |
|
|
|
6 |
0,7782 |
2,0511 |
0,6056 |
1,3311 |
0,05 |
–1,301 |
–3,7169 |
–1,0124 |
–2,2633 |
4 |
48 |
1,25 |
0,0969 |
|
0,0094 |
|
0,41 |
–0,3872 |
|
–0,0375 |
|
|
|
2 |
0,301 |
|
0,0906 |
|
0,3 |
–0,523 |
|
–0,1574 |
|
|
|
3 |
0,477 |
|
0,2275 |
|
0,2 |
–0,699 |
|
–0,3334 |
|
|
|
4 |
0,6021 |
|
0,3625 |
|
0,15 |
–0,824 |
|
–0,4961 |
|
|
|
6 |
0,7782 |
|
0,6056 |
|
0,1 |
–1 |
|
–0,7782 |
|
|
|
7 |
0,845 |
|
0,714 |
|
0,075 |
–1,1249 |
|
–0,9505 |
|
|
|
9 |
0,9542 |
4,0554 |
0,9105 |
2,9201 |
0,05 |
–1,301 |
–5,8591 |
–1,2444 |
–3,9945 |
7 |
52,8 |
2,75 |
0,4493 |
|
0,2019 |
|
0,6 |
–0,2219 |
|
–0,0997 |
|
|
|
3,5 |
0,5441 |
|
0,296 |
|
0,4 |
–0,3979 |
|
–0,2165 |
|
|
|
5 |
0,699 |
|
0,4886 |
|
0,3 |
0,523 |
|
–0,3656 |
|
|
|
6,5 |
0,8295 |
|
0,6881 |
|
0,2 |
0,699 |
|
–0,5798 |
|
|
|
8 |
0,9031 |
|
0,8156 |
|
0,175 |
0,757 |
|
–0,6837 |
|
|
|
10 |
1 |
|
1 |
|
0,125 |
0,8931 |
|
–0,8931 |
|
|
|
12 |
1,0792 |
|
1,1647 |
|
0,1 |
1 |
|
–1,0792 |
|
|
|
14 |
1,1461 |
6,6503 |
1,3135 |
5,9684 |
0,1 |
1 |
–5,4919 |
–1,1461 |
–5,0595 |
8 |
;
;
;
.
Коэффициент топределим по формуле (4):
.
Время tу.c,необходимое для достижения сваей условной стабилизации 0,1 мм за 1 ч при нагрузке 50 тс, определим интерполяцией tу.c = 8,5ч.
Время полной стабилизации осадки при
нагрузке 50 тс определим по формуле (7),
подставив tу.c= 8,5 ч.у.с= 0,1 мм/ч и
стаб= 1 мм/год:
= 2407 ч = 100,3 сут.
Конечную осадку сваи определим по
формуле (3) при t = 2407
ч;у.с= 0,1 мм/ч;tу.c= 8,5 ч иSу.с= 14,7
мм:
мм.
Подставив в формулу (3) t = ,получимS= 19,42 мм.
Определим коэффициент перехода :
.
