.pdf9.Производится расчет оснований и фундамента по несущей способности.
Окончательно подобранные размеры из всех условий проверок основания принимают для ф-та тело которого рассчитывают по несущей способности на прочность и по деформациям ( расчет трещиностойкости) как обычную строительную конструкцию и после этого подбирают размеры.
10.Ведется проектирование.
Свайные фундаменты
Классификации свай и свайных фундаментов 1. Классификация свай по материалу:
-Деревянные
-Грунтобетонные
-Бетонные и бутобетонные (почти не армируются)
-Ж/б сваи (имеют наибольшую прочность и несущую способность)
-Металлические
-Комбинированные

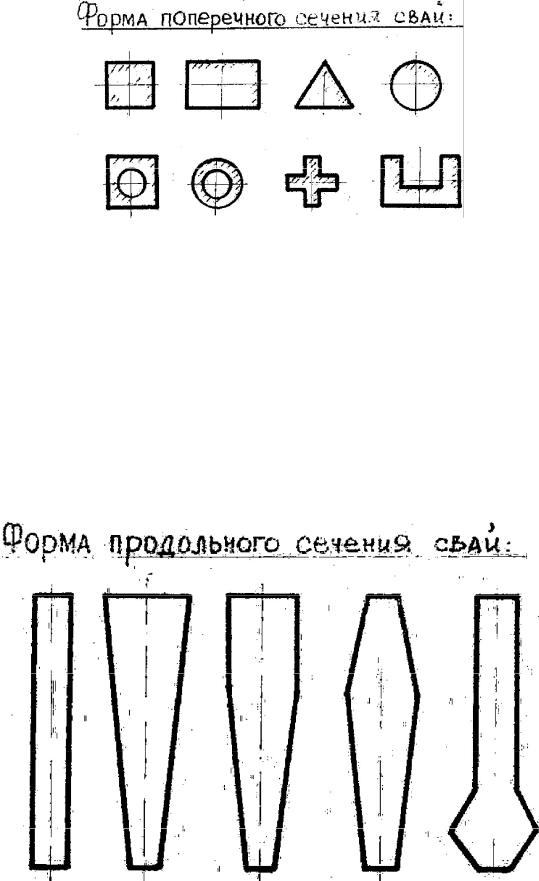

2. Виды свай по форме поперечного сечения:
-Сплошные
-Круглые
-Прямоугольные
-Квадратные
-Треугольные
-Пустотелые
-Сплошного сечения
41
3. Виды свай по форме продольного сечения
-Призматические
-Трапециевидные
-Ромбовидные
-Комбинированные
-Винтовые
-С уширением
4 Виды свай по способу их изготовления:
42
1.Готовые сваи – это сваи изготовленные за пределами строительной площадки:
По способу погружения бывают:
-Ударная нагрузка - сваи забивные
-Вращательная нагрузка – свая винтовая
-Задавливаемые – задавливаемая свая
-Вибрация – вибропогружаемые.
-Буро-опускные сваи (сваи столбы): в нескальный грунт с включениями ( лидерн скважины меньше сваи)
вмерзлый грунт ( лидерн скважины больше сваи)

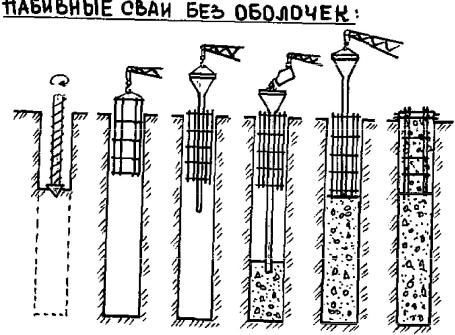

2.Набивные сваи – изготавливают непосредственно на стройплощадке в предварительно устроенной тем или иным способом скважине. В зависимости от устройства скважины и способа еѐ заполнения различают:
-Бурение – свая буронабивная
-Пробивка – частотрамбованные, вибротрамбованные и виброштампованные
-Сваи в выштампованном ложе
43

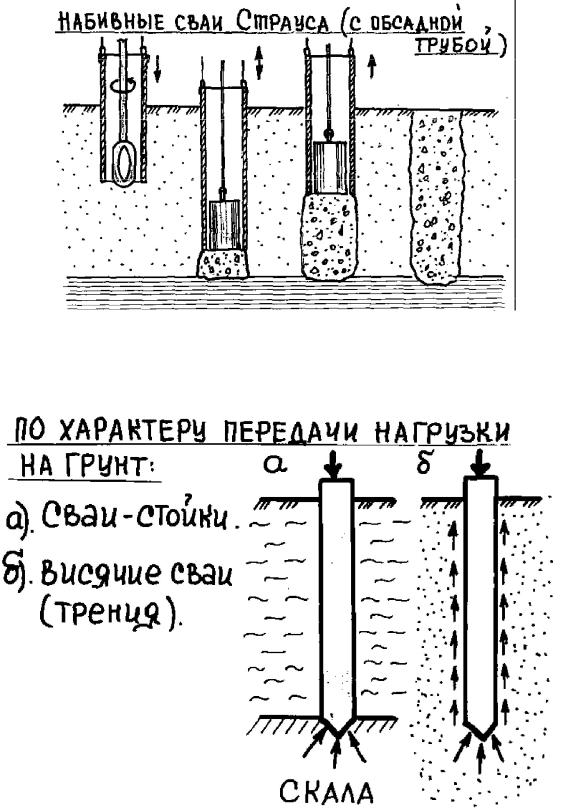

4. Виды свай по способу передачи нагрузки на грунт бывают:
Типы свайных ростверков
Могут быть:
44
Низкие (ростверк находится ниже существующего уровня земли) Высокие (ростверк находится выше существующего уровня земли)
Способы сопряжения свай с ростверком
Шарнирный - есть степень свободы (угол поворота шарнира) Жесткое сопряжение (степень свободы ограниченна). Арматура свай и ростверка жестко связаны.
Виды свайных фундаментов
1.Одиночная
2.Свая колонна
3.Группа свай:

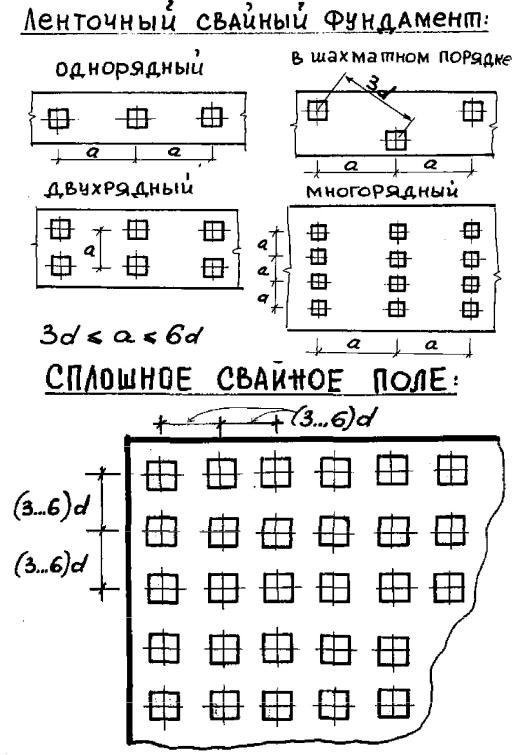

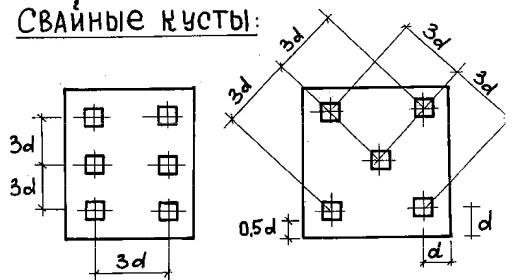

Куст свай (от 2 до 15-20 ) Ленточный свайный фундамент
Свайный фундамент под все здание (свайное поле + плита)
Особенности конструирования:
45
Расчет свай и свайных фундаментов по предельным состояниям
Сваи и свайные |
фун-ты в соответствии с рекомендациями |
СП 24.13330.2011 |
актуализированное издание СНиП 2.02.03-85 |
«Свайные фундаменты» рассчитываются по двум группам предельных состояний.
46
I ПС – по несущей способности. В этой группе производятся расчеты на прочность и устойчивость оснований и фун-в:
1.По прочности материала свай и ростверка
2.Расчет по несущей способности грунта основания одиночной сваи
3.По несущей способности оснований свайных фундаментов (проверяется устойчивость грунтовых массивов служащих основанием свайных фундаментов)

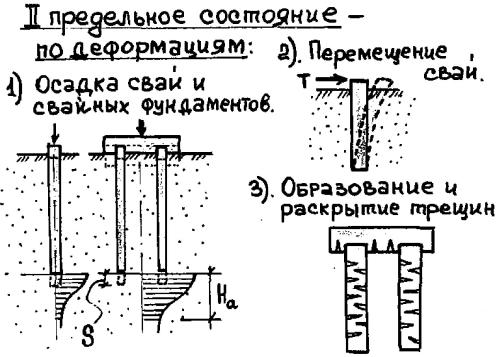

II ПС – по деформациям
1.Осадка свай и свайных фун-в
2.Перемещение свай при горизонтальных деформациях
3.Расчет тела свайного фун-та на образование и раскрытие трещин
Последовательность расчета и проектирования свайных фундаментов
1.Выбирают тип и глубину заложения свайного ростверка
2.Выбирают тип, размеры (длину и поперечное сечение; способ устройства и характер передачи нагрузки на грунт свай).
3.Определяют нагрузки на обрез фун-та в характерных сечениях по предельному состоянию NII , ТII, МII; NI, ТI, МI.
4.Определяют расчетные грунтовые характеристики II , CII, Е ; I , CI, Е , I
47
5. Определяют расчетную допускаемую нагрузку на одну сваю. Это есть предельная несущая способность сваи по грунту P = Fd

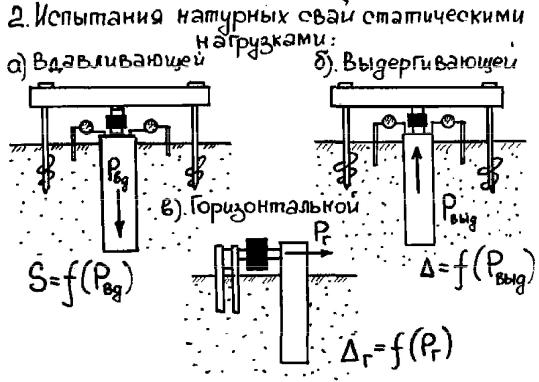

Fd может определяться экспериментально на площадке, а может аналитическим расчетом по формулам данным в СНиП.
6.Определяем кол-во свай в кустовом или шаг свай в ленточном ф- те:
Куст: П= NI +GроствI+GгрI/Fd
Ленточный: П= NI+gрI+gгрI/Fd
7.Конструируем ростверк и свайный ф-т в целом
8.Проверяем условие по несущей способности грунта основания сваи
N = NI + GроствI + GгрI / n = Fd / k
9.Для дальнейшего расчета свайного фун-та по
деформациям(определение осадки) необходимо условно преобразовать свайный фун-т в ФМЗ. Для этого строят условный свайно-грунтовый массив и определяют его размеры.
10.RM = ( c1+ c2/K) / (M *K2*BM II+MgHM + McСII )
11.PM= NII + GMII / AM
12.PM RM
48
13.Определяем осадку условного свайногрунтового массива методом послойного суммирования : S Sч
14.Расчет свай и ростверка по несущей способности(по материалу) и по деформациям(проверка трещиностойкости)
15.Окончательно уточняются и конструируются размеры свайного фун-та с учетом вышеприведенных проверок
16.При необходимости производят расчеты ф-та и основания на действие горизонтальных нагрузок, устойчивость откосов и т.д.
