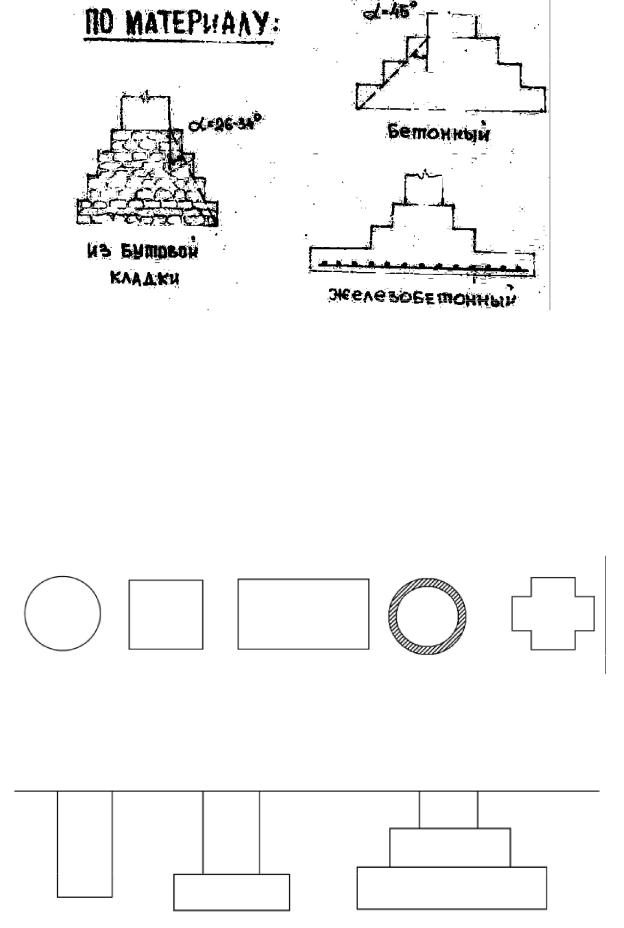

2. По форме в плане:
-круглый.
-квадратный,
-прямоугольный
-кольцевой
-сложная.
3.По форме в сечении (в разрезе) фундаменты могут быть прямоугольные, прямоугольные с уширением и ступенчатая.
21
4.Виды ФМЗ по конструкции:
-Отдельно стоящие (столбчатые)
-Ленточные фундаменты
-Перекрестно-ленточный
-Фундамент плитный, монолитный. Устраивается, как правило, под жесткие сооружения, при помощи такого фунд-та устраняются неравномерные просадки.
-Массивный фундамент, устраивается под сооружения передающие большие моменты (башни, дымовые трубы, градирни….)
22
Отдельно стоящие фундаменты (столбчатые).
Под стены:
-Стаканного типа.
-Сборные столбчатые фундаменты.
-Монолитный столбчатый фундаменты.

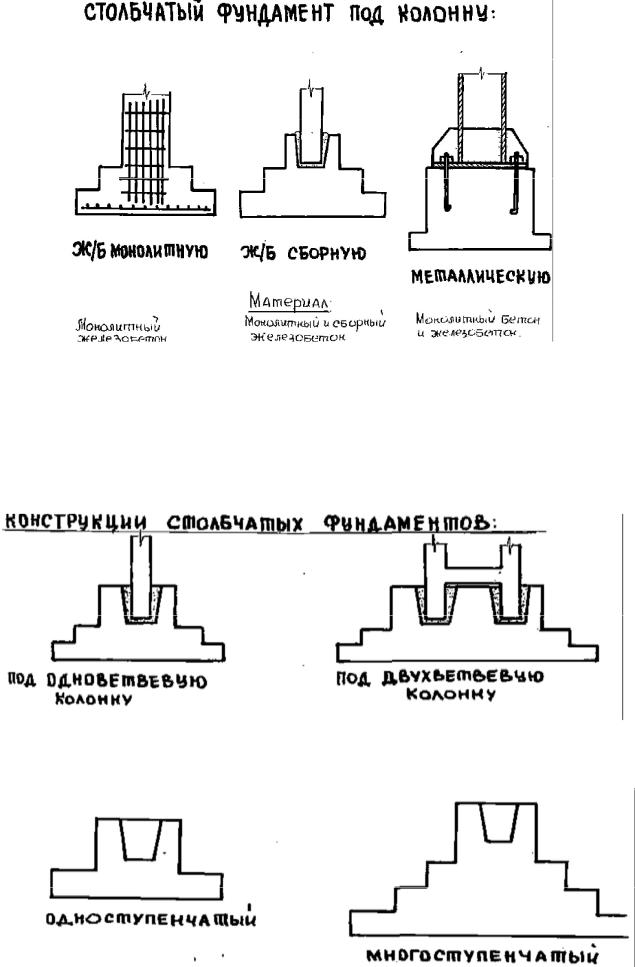

Под колонны:
Наиболее распространенный тип – под стойки каркасных зданий. Различают стойки каркаса:
-Монолитные железобетонные.
-Сборные железобетонные стаканного типа.
-Металлические колонны из прокатной стали.
23
По конструкции под колонны наиболее распространенны фундаменты стаканного типа:
1.Под одноветьевую или двухветвевую колонну.
2.Одноступенчатые или многоступенчатые
24
3.С высоким или низким стаканом.
4.Монолитный или сборный.
8.Буро-бетонный фундамент.
9.Щелевой фундамент – используется метод «стена в грунте»
25
Особенности конструирования столбчатых фундаментов
26
Плитную часть такого фун-та рекомендуется делать высотой не более 3-х ступеней. Основные размеры фун-ов:
hf – высота, расстояние от обреза фун-та до его подошвы
(1500…12000мм, кратность = 300мм)
h – высота плитной части(300…1800 мм, кратность = 150мм)
hsf – высота подколонника, зависит от высоты фундамента и определяется как hf -h
bcf – высота подколонника(900…2400мм, кратность 300мм) lc –длина подколоника (900…3600,кратность 300мм)
b – ширина плитной части фун-та (1500…6000мм) l - длина фун-та(1500…8400мм, кратность 300мм)
h1, h2, h3 – высота ступеней(300…600мм, кратность 150мм) c1,c2,c3 - ширина ступеней (в зависимости от ширины фундамента) глубина стакана hg не меньше ширины колонны.
27
Под столбчатые фундаменты устанавливают подготовку, min толщина = 100мм.
Материалы:
-Песчаная подготовка – устраивается под сборные фун-ты в твердых, полутвердых и тугопластичных грунтах
-Щебѐночная – устраивается в тех же случаях, что и песчаная, а также на песочном основании.
-Бетонная – из слабого (тощего) бетона. Устраивается под монолитные фундаментыты в любых грунтах, под сборные фундаменты в связанных грунтах мягкопластичной и текучей консистенции.
Тело фундамента выполняется из бетона класса:
-Монолитный В15…В25
-Сборный В20…В35
Гидроизоляция фундаментов может быть обмазочная и оклеечная. Гидроизоляция обмазочная выполняется обмазкой внешних вертикальных поверхностей фундамента битумом по слою «праймера».
Гидроизоляция оклеечная – на основе гидроизола (битум на пленке).
Ленточные фундаменты
По виду материала бывают следующими:
-Монолитные
-Сборно-монолитные
-Сборные
28
Обязательна горизонтальная гидроизоляция наружных стен сооружений от замачивания атмосферными осадками. Ее располагают на 12-15 см выше асфальтовой отмостки и на 12 –15 см ниже уровня пола 1-го этажа.
Бывают только из фундаментных блоков, для сооружений с малой нагрузкой на фундамент (недостаток – плохо работают на неравномерные деформации вдоль стены, нужно хорошо знать геологию и обязательно делать расчет ОиФ).
29

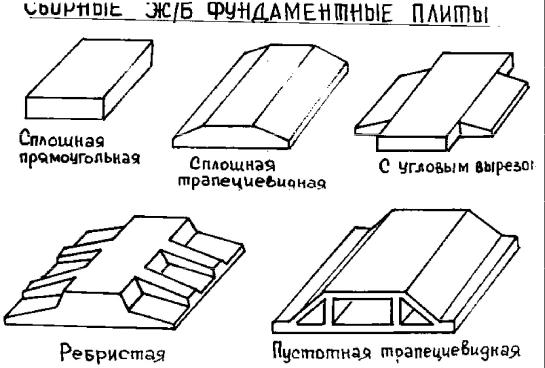

Фундаментные подушки по поперечному сечению разделяются на:
-прямоугольные
-трапециевидные
-с вырезами
-с ребрами жесткости
-пустотелые
Фундаментные блоки бывают следующими:
a)ФБС (фундаментный блок сплошного сечения) h= 580, 280; l=2380, 1180, 880; b= 300, 400, 500, 600
b)ФБВ (фундаментный блок с вырезом)
c)ФБП (фундаментный блок пустотелый). Такие блоки комбинируют с ФБС для передачи нагрузки на подушку сплошным сечением.
