Общество с ограниченной ответственностью Научно-производственное объединение ЭкспертСтройПроект |
Свидетельство №0200.02-2010-6314031177-П-038 от «03» мая 2011г.
Директор ООО НПО
«ЭкспертСтройПроект»
____________ П.Н. Славкин
«____»_____________ 2011 г.
Техническое заключение
«Техническое обследование строительных конструкций
канализационных очистных сооружений с. Зольное г.о. Жигулевск»
«Блок аэротенков и вторичных отстойников»
Шифр 78-11/74-ТО-05
САМАРА 2011
Список исполнителей
Главный инженер С.В. Эсмонт
Инженер А.В. Иванов
СОДЕРЖАНИЕ
СОДЕРЖАНИЕ 3
Введение
В соответствии с договором № Д78-11/74 от 7 сентября 2011 г. между ООО НПФ «ЭКОС» и ООО НПО «ЭкспертСтройПроект» в сентябре 2011 года сотрудниками ООО НПО «ЭкспертСП» было проведено техническое обследование строительных конструкций блока аэротенков и вторичных отстойников канализационной очистной станции в с. Зольное г.о. Жигулёвск.
Необходимость проведения работ по обследованию обусловлена планируемой реконструкцией очистных сооружений с. Зольное г. о. Жигулевск.
Цель работы – обследование строительных конструкций и определение их действительного технического состояния, разработка рекомендаций по дальнейшей эксплуатации сооружения.
Для достижения поставленной цели в процессе работы решались следующие задачи:
обмерные работы;
выполнение натурного осмотра конструкций;
определение технического состояния строительных конструкций;
разработка рекомендаций по дальнейшей эксплуатации строительных конструкций сооружения;
составление технического заключения.
1 Общая архитектурно–планировочная схема сооружения и технологическая часть
Аэротенк двухсекционный в составе очистных сооружений с. Зольное г.о. Жигулевск эксплуатируется около 40 лет (построен ориентировочно в 1973г.). Проектная и исполнительная документация на обследуемое сооружение не сохранилась.
Сооружение состоит из двух секций, каждая из которых включает в себя аэротенк и вторичный отстойник. В плане сооружение имеет прямоугольную форму с размерами 12,2 м × 26 м. Сооружение представляет собой заглубленный железобетонный резервуар с установленными в нем промежуточными разделительными стенками, обеспечивающими направленное движение жидкости в резервуаре каждой секции из аэротенка во вторичный отстойник. Размеры вторичного отстойника в плане составляют 12,2 м × 4,4 м.
Вид сооружения представлен на рисунках 1.1 и 1.2. Графические материалы по обследуемому сооружению (схематичный план, разрезы) приведены на рисунках 1.3 и 1.4.
Сооружение запроектировано таким образом, что поступающие в аэротенки сточные воды поступают в секции основной части сооружения, где подвергается аэрации. Далее сточная вода поступает во вторичный отстойник в осях А-Б/1-3 откуда отводится в контактные резервуары. Сооружение оснащено смотровым мостиком. Основные конструкции сооружения:
днище – монолитное железобетонное; под стенки и перегородки аэротенка в днище устроены гребни-пазы;
стены выполнены из сборных железобетонных панелей с монолитными стыками; толщина панелей переменная, минимальная толщина панелей у оголовка составляет 150 мм, толщина оголовка панели – 220 мм; длина панелей равна 3,0 м;
перегородки внутри секций выполнены из сборных железобетонных панелей;
смотровой мостик выполнен из металлических конструкций, несущими конструкциями мостика являются трубы прокатного профиля.

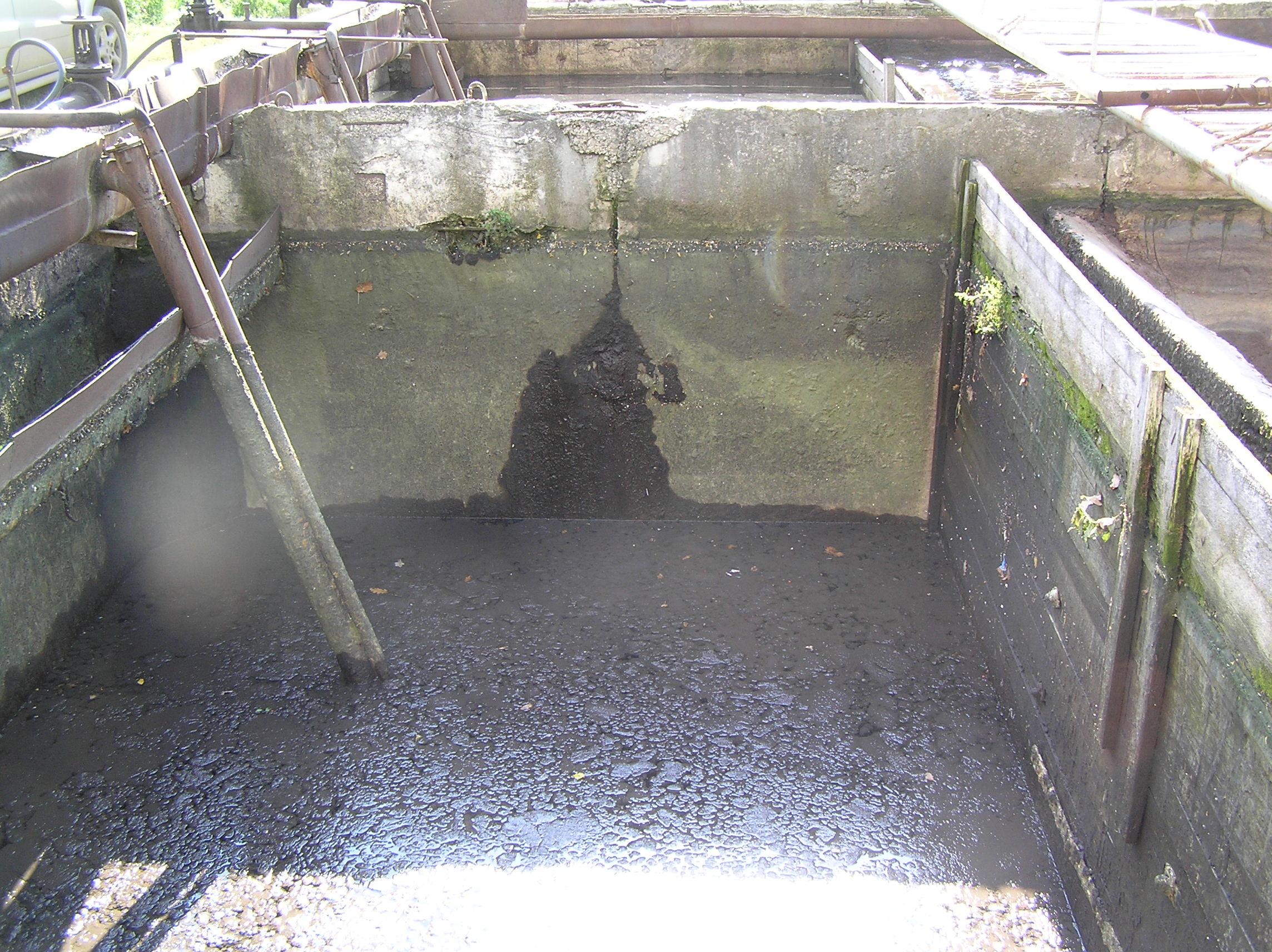

Рисунок 1.1 – Общий вид аэротенка

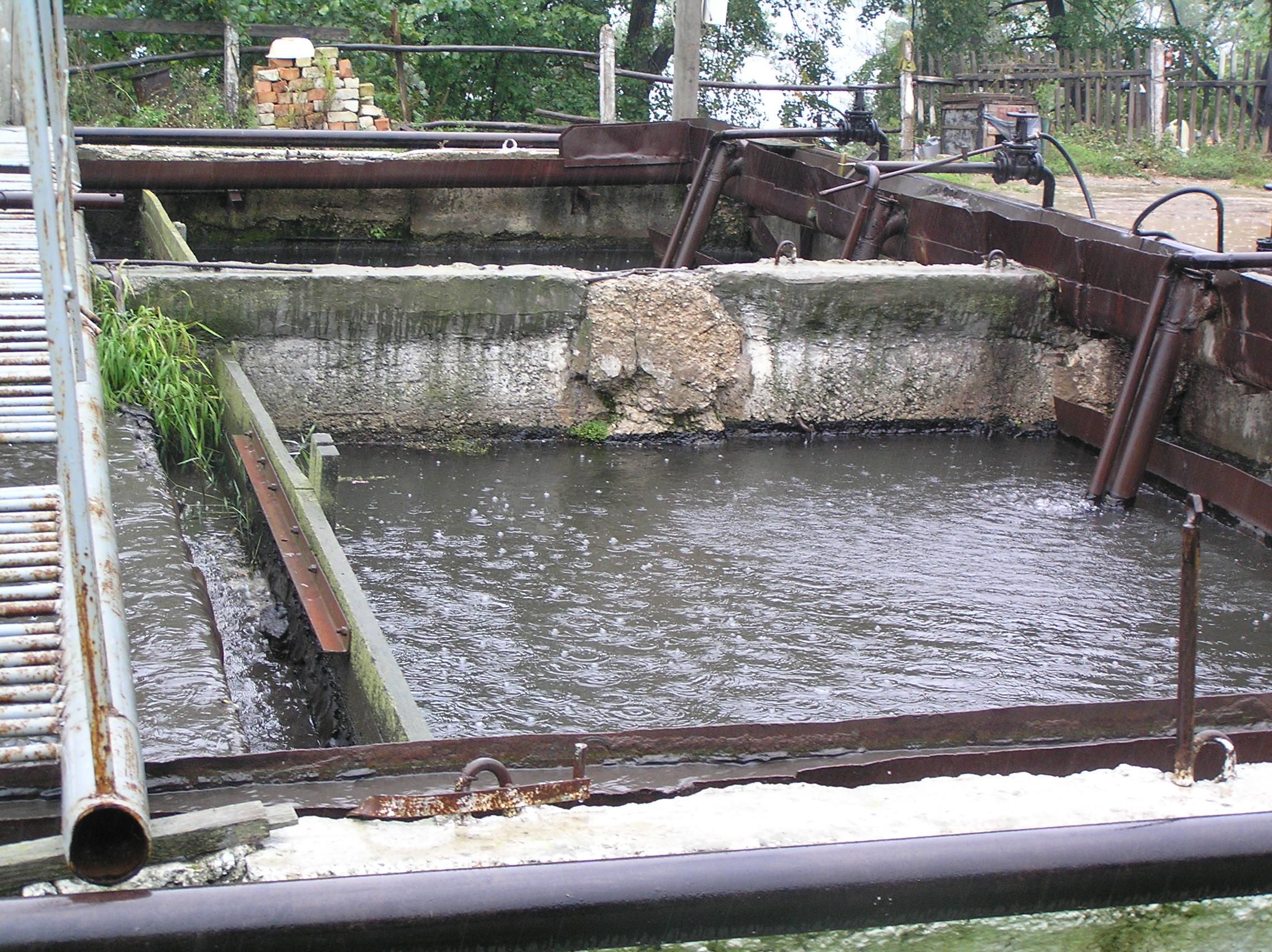

Рисунок 1.2 – Вид вторичных отстойников, сблокированных с аэротенком
Рисунок 1.3 – план
Рисунок 1.4 – поперечный разрез
