5.2. Сороудерживающие сетки. Определение площади, подбор, техническая характеристика.

При необходимости очистки воды от прошедших через решётки взвешенных веществ и плавающих частиц должны устанавливаться сетки.

Согласно [1, п. 5.105] принимаем плоские сетки, так как имеем средние условия загрязнённости источника и производительность водозабора менее 1 м3/с, Qсут = 75500м3/сут

Плоские сетки представляет собой проволочное полотно, натянутое на стальную раму. Иногда сетка состоит из двух наложенных друг на друга полотен. Одно полотно выполняется из проволоки диаметром 1 – 1,5 мм с ячейками от 2 х 2 до 5 х 5 мм, другое – из проволоки диаметром 2 – 3 мм с ячейками 20 х 20 мм или 25 х 25 мм. Это второе полотно исключает возможность прорыва первого полотна давлением воды при загрязнении сетки. Подъемные сетки располагаются у проемов в нижней части поперечной перегородки в направляющих из швеллеров и периодически поднимают для очистки в служебный павильон над водоприемным колодцем. На время очистки поднятую сетку заменяют запасной. Рабочее полотно сетки изготавливается из нержавеющей тонкой стальной проволоки или другого коррозиестойкого материала, а поддерживающие – из оцинкованной проволоки диаметром 3 мм.

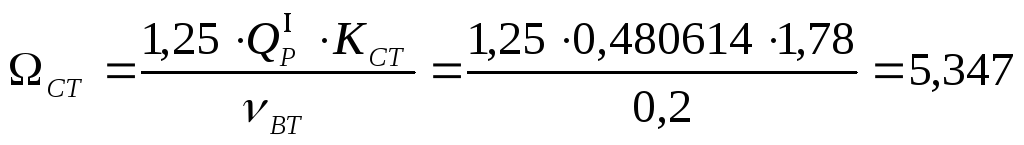

Площадь сетки определяем по формуле 5[1]:

м²,

где V_вт- скорость втекания в отверстия;

К_ст- коэффициент, учитывающий стеснение отверстий

,

где а_ст– диаметр стержня, мм;

с_ст– расстояние в свету, мм.

Сетку принимаем с ячейками 2х2 мм при толщине проволоки 1 мм. Размер ячеек принят для того, чтобы пропустить проход через сетку мальков рыб.

V_ВТ = 0,6 -1,2 м/с, принимаем V_ВТ = 0.8 м/с.

.

Рис. 3. Сетка съемная плоская для входных окон

L=2000мм;

H=2500мм;

Сетки съёмные плоские получили наибольшее распространение, так как просты по устройству и в очень незначительной степени увеличивают размер водозаборного сооружения. Недостатком съёмных плоских сеток является то, что промывка их осуществляется вручную и является сложным процессом. Принимаются сетки съёмные плоские при производительности водозаборных сооружений до 1м³/с.

В паводковые периоды съемные сетки необходимо сравнительно часто вынимать для очистки от осевших на ней загрязнений. Для этого используют промывное устройство, которое состоит из струйного распределителя воды и приемника промывной воды, представляющего собой промывной короб

(См. Рис. 4).

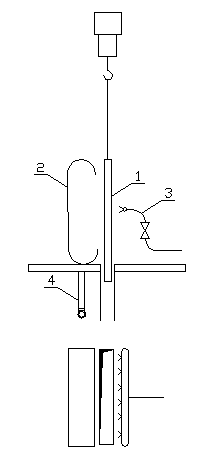

Сетки (1) поднимаются краном и проходят через распылитель воды (3), промываются водой, которая собирается в коробе (2). Промывная вода отводится в водоем по самотечному коллекторe диаметром 200 мм ниже по течению за пределы I зоны санитарной охраны.

5.3 Подбор и определение местоположения оголовка.

Для определения местоположения оголовка руслового водозабора необходимо выполнить условия [1, п. 5.96]:

1 условие: Низ водоприёмных отверстий должен быть расположен на расстоянии не меньше 0,5 м выше дна реки (водотока).

2 условие: Верх водоприёмных отверстий или затопленных сооружений не менее 0,2 м от нижней кромки льда.

3 условие: Расстояние от впадины волны до верхней части водоприёмногоотверстия не менее 0,3 м.

Расчёт ведется на летний и зимний период, а также в период судоходства:

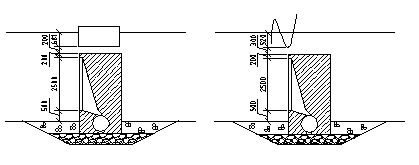

Рис. 4. Схема определения местоположения оголовка.

В зимний период глубина перед входным отверстием должна быть:

Н_И= а+H_ок++0,9h_л

а=0,5м; =0,2м

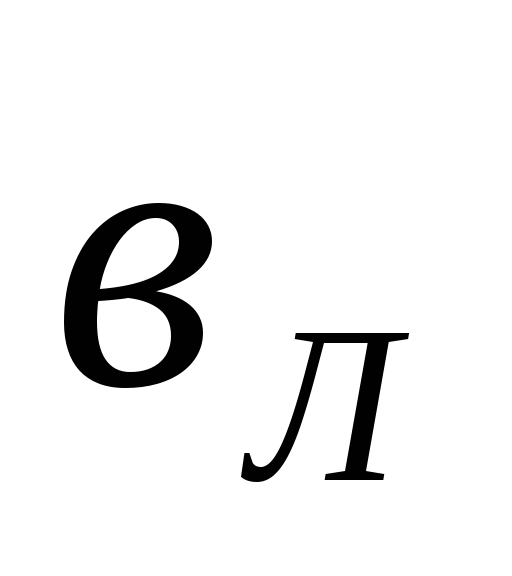

h_л– расчётная толщина льда, м;

0,9 – коэффициент, характеризующий плотность льда и глубину его погружения в воду;

H_ок– проектная высота водоприёмного окна Н=1,1 м;

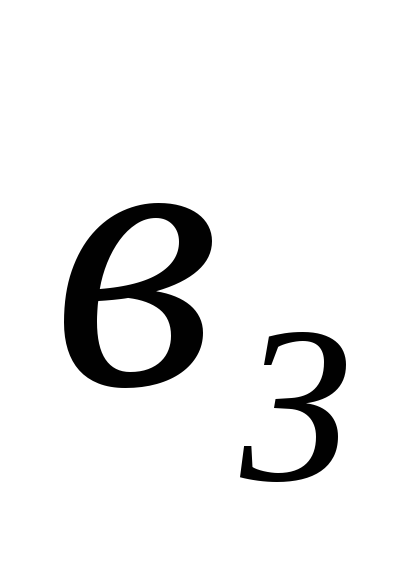

h_вол– высота волны

Н_И = 0,5+1,1+0,2+0,9*0,4=2,16м

В летний период:

Н_И=а+H_ок++ 0,3 - 0,5h_вол

Н_И=0,5+1,1+0,3+0,5*0,3=2,05м

а=0,5м;=0,3м

Для определения отметки, на которой будет расположен оголовок, берём в расчёт большее из получившихся глубин перед водоприемником, тоесть глубину получившеюся при расчёте в зимний период Н_И=2,16 м.

▼дн=НУВЛ- Н_И.зим=299-2,16=296,84 м

Водоприёмные отверстия располагаются в русле реки на отметке 296,84 м.
