3. Расчетная схема водозабора
Рис.1. Схема руслового водозабора.
Вода
из источника забирается оголовком (1),
в котором расположены фильтрующие
кассеты для реки рыбохозяйственного
значения. По самотечной линии (2) вода
поступает в приёмную камеру (3). Из
приёмной камеры вода, через вращающуюся
сетку (4) поступает во всасывающее
отделение (5). Для промывки самотечных
линий предусмотрен трубопровод (6),
который в камере переключения
присоединяется к напорному коллектору.
Береговой колодец и оголовок двухсекционные.
4. Определение расчетных расходов

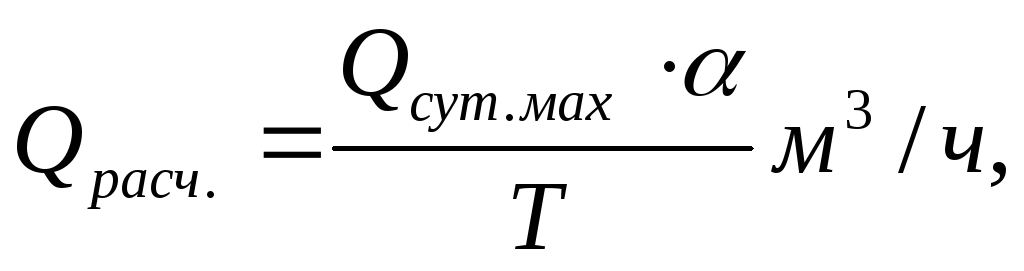

Полная расчётная производительность водозаборного сооружения определяется по формуле:
где: Qcym- полезная производительность, м2/сут;
T– время работы водозабора, 24 часа;
– коэффициент, учитывающий расход воды на собственные нужды систем водоснабжения; зависит от состава очистных сооружений и согласно [1, п. 6.6] колеблется в пределах: = 1,04 - 1,1. Принимаем а = 1.1.
;

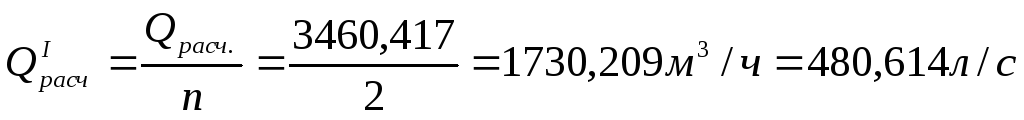

Для обеспечения надёжности работы сооружений, число секций в водозаборе должно быть не менее двух. Принимаем двухсекционную схему расположения водоприёмных устройств. При нормальном режиме работы сооружения, расход воды на одну секцию:
где
-
число секций.
При аварии подача воды для водозабора I категории надёжности не должна снижаться согласно [1]. Расход воды на одну секцию водозабора в случае аварии составит:
5. Расчёт водоприемника с фильтрующими кассетами.
По заданию необходимо запроектировать водоприемник для водоема рыбохозяйственного назначения.
Для водозаборных сооружений промышленно – коммунального назначения в соответствии с п. 4.3 рекомендуются рыбозащитные устройства (РЗУ) объемно - фильтрующего типа. Данный тип РЗУ обеспечивает постоянный водоотбор в течение всего года, включая шуголедовой период.
В качестве фильтрующего элемента принимаем плоскую фильтрующую кассету (рис.1)
Фильтрующая кассета представляет собой рамную конструкцию прямоугольного типа с размерами 2.0м х 1.1м
С двух сторон к раме приваривают просечной стальной лист с размерами ячеек меньше диаметра частиц заполнения. Толщина кассеты принимается по формуле:
Где dср – калибр фракций заполнителя не более 25мм.
Принимаем в качестве заполнителя щебень dcp=25мм и толщину кассеты t=100мм.
Площадь водоприемного отверстия (брутто) одной секции определяется в соответствие с [Х, п.8.14] по формуле:
Где
Vф
– скорость втекания в водоприемные
отверстия, м/с, отнесенная к сечению в
свету: по условиям рыбозащиты принимаются
Vф=0,040,08
м/с.
-
расчетный расход одной секции, м/с.
1,25 – коэффициент засорения поверхности кассеты.
Площадь брутто одной фильтрующей кассеты:
Количество
водоприемных фильтрующих кассет в одной
секции оголовка:
Принимаем оголовок с 6 водоприёмными окнами в одной секции.

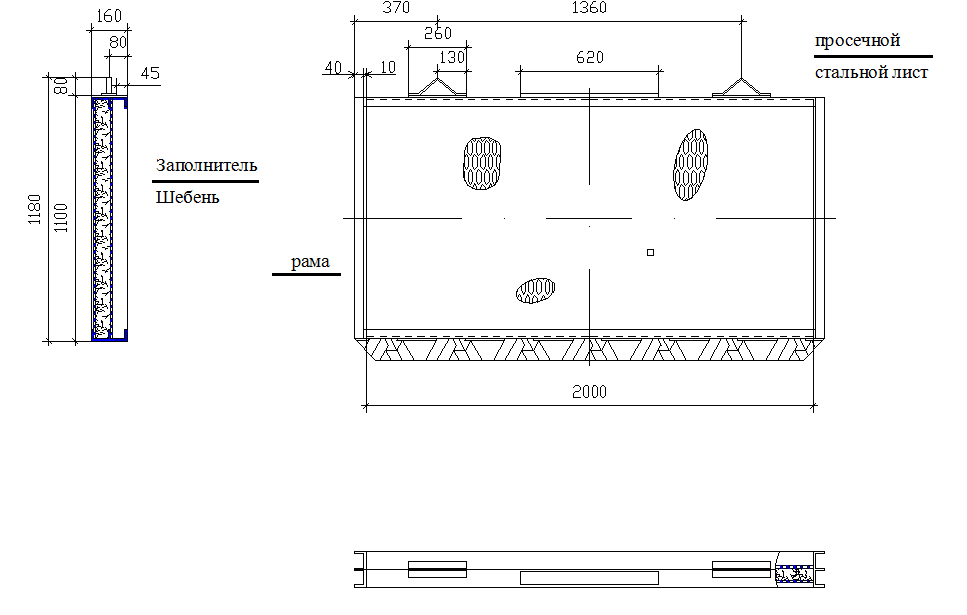

Рис. 2 Фильтрующая кассета
5.1. Конструктивное решение оголовка.
Водоприемник запроектирован двухсекционным с размещением шести фильтрующих кассет на каждой секции (Приложение 1).
Корпус оголовка 1 выполнен из металла, передняя грань которого выполнена с закруглением, для уменьшения сопротивления прохода воды и отвода погружных предметов в воде.
В корпусе размещается вихревая камера 2, из участков трубопроводов приема воды. Вода входит через фильтрующую кассету 3 и водоотводящей воронкой тангенцально подводится в точках 4 к самотечным трубам.
Тангенцальный подвод создает винтовое поступательное движение воды по самотечному трубопроводу, уменьшая выпадение взвешенных веществ.
Водоприемник оборудован деревянными струенаправляющими щитами 5, обеспечивающие размыв отложений песка в районе водоприемных окон. Угол установки струенаправляющих щитов 15о [10 п. 2.50]
Корпус
оголовка вместе с вихревой камерой
изготавливается на берегу и на понтонах
доставляется к месту установки. После
затопления, каркас заполняется бетоном
методом подводного бетонирования для
обеспечения массивности. В качестве
меры защиты от коррозии металлические
конструкции фильтрующих кассет и
оголовка покрываются лаком ХС-76 в четыре
слоя по слою грунта ВЛ-02. Для предотвращения
обмерзания шугой металлические
конструкции фильтрующих кассет
дополнительно покрываются гидрофобной
органо-силикатной краской ОС-12-01.
