2.1.2. Результаты расчета
В результате расчета на программном комплексе SCADполучены эпюры моментов и вертикальных перемещений в плите, определены усилия и моменты, действующие в несущих конструкциях.
Результаты расчета перекрытия приведены в графическом приложении 2.1.3.
Схема армирования плиты рассчитывалась согласно СП 52-101-2003 в программном комплексе "SCAD".
Площадь сечения нижней продольной арматуры, полученная расчетом, составила 11,6 см2/м в обоих направлениях. Площадь сечения верхней продольной арматуры в местах опирания на колонны - 28,0 см2/м.
Армирование железобетонного перекрытия принять не менее требуемого, в соответствии с расчетом.
Полученные из расчетов величины деформаций перекрытия не превышают предельно допустимые.
2.1.3. Графическое приложение
Рис. 1. Плита перекрытия на отм. +4,200
Рис. 2. Моменты в плите перекрытия на отм. +4,200 (MХ) (т*м/м).
Рис. 3. Моменты в плите перекрытия на отм. +4,200 (MY) (т*м/м).
Рис. 4. Прогиб плиты перекрытия на отм. +4,200 (мм).
Рис. 5. Нижняя арматура плиты перекрытия на отм. +4,200 по Х
Рис. 6. Верхняя арматура плиты перекрытия на отм. +4,200 по Х

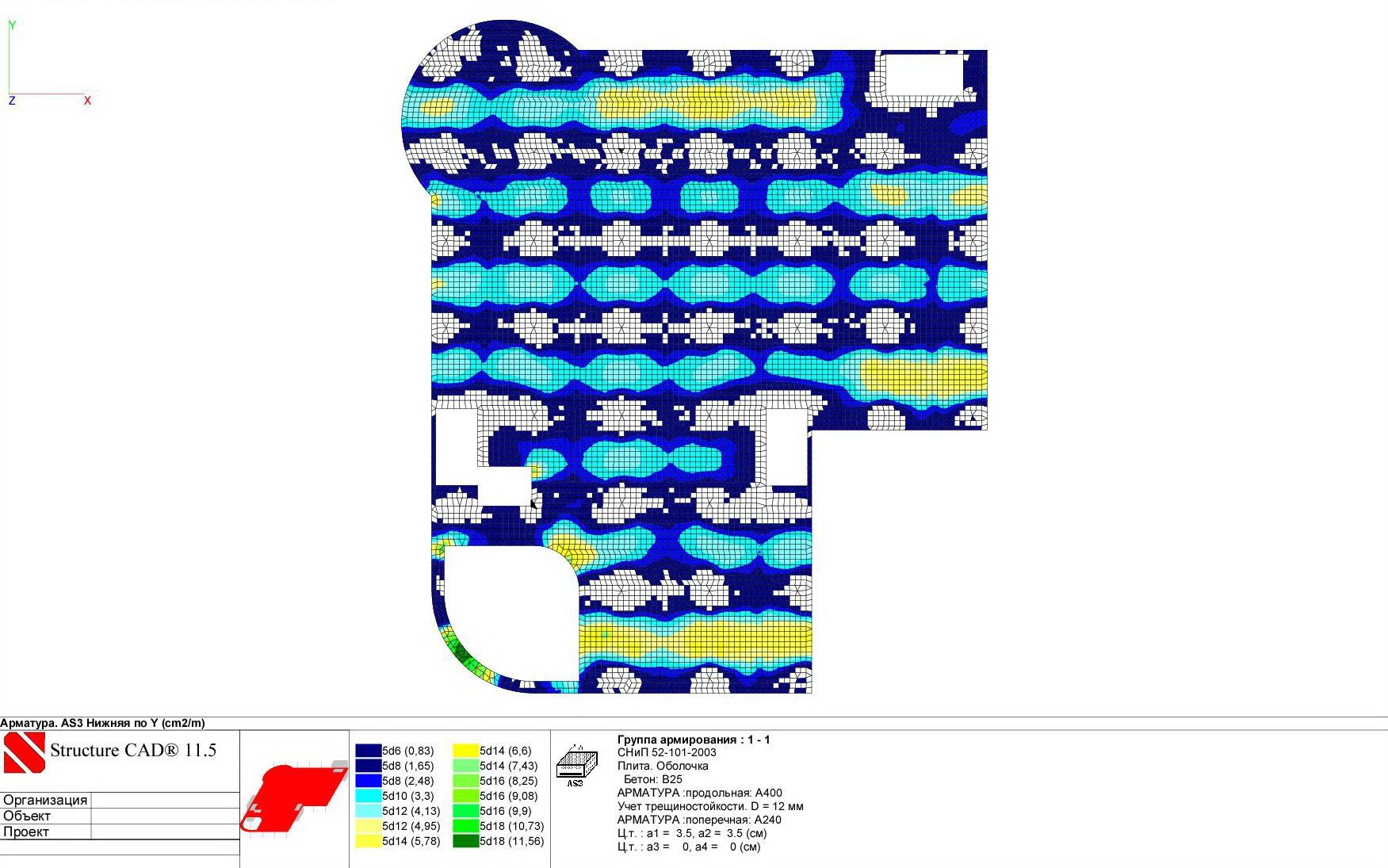

Рис. 7. Нижняя арматура плиты перекрытия на отм. +4,200 по У
Рис. 8. Верхняя арматура плиты перекрытия на отм. +4,200 по У
4. Технология строительства
Обоснование методов производства работ
В соответствии с требованиями СНиП 12-01-2004 до начала производства работ «Заказчик» должен оформить и передать «Подрядчику» разрешение на производство строительно-монтажных работ.
Строительство объекта осуществляется в два этапа: подготовительный и основной.
В подготовительный периодвыполняются следующие работы:
установка ограждающего забора строительной площадки;
установка информационного щита, знаков и указателей проезда к строительной площадке;
устройство временных зданий и сооружений, необходимых для нужд строительства;
создание геодезической разбивочной основы для строительства здания.
инженерная подготовка строительной площадки (планировка территории с обеспечением временных стоков поверхностных вод, устройство временных дорог и технологических проездов, используемых на период строительства, прокладки временных сетей водопровода, канализации, электроснабжения стройки и т.д.).
Основной период – включает в себя работы «нулевого цикла» и строительства надземной части здания.
В «нулевой цикл» входят следующие работы:
Земляные работы.Для работ по вертикальной планировке предусмотрено применение бульдозеров ДЗ-42. Разработка излишков грунта производится механизированным способом с погрузкой грунта в автосамосвалы. В соответствии с картограммой земляных работ лишний грунт вывозится с территории площадки для последующей утилизации, а оставшийся грунт складируется на площадке с соблюдением требований СанПиН 2.17.1287-03. Для разработки котлованов принят экскаватор типа ЭО-3322Д с ёмкостью ковша 0.5-0.65 м³. Крутизна откосов в соответствии с таблицей 1 СНиП 12-04-2002 составляет 1:0,5. При производстве работ в котловане произвести защиту дренажного колодца с отстойной частью для отвода воды. Устройство откосов и последовательность разработки котлована и место размещения дренажного колодца разрабатывается в составе ППР. На площадках складирования перед началом их функционирования должны быть проведены работы по уплотнению грунта с последующим устройством песчаной и щебеночной подушки, а также обеспечено освещение. Уплотнение насыпных, предварительно спланированных слоев грунта производится вибрационным катком ДУ-74.
Фундамент.Здание физкультурно-оздоровительного комплекса и бани проектируются на свайно-плитном монолитном фундаменте.
При устройстве буроиньекционных свай бурение скважин осуществляется с поверхности земли буровой установкой на основе автомашины ЗИЛ-131. В процессе бурения глинистый раствор подается насосом в скважину через буровой снаряд. Глинистый раствор выполняет две задачи:
транспортирует разбуренную породу в зумпф.
удерживает стенки скважины от обрушения.
Арматурный каркас опускается в скважину лебедкой буровой установки, затем устанавливают бетонолитные трубы. После проверки надежности всех соединений бетоновода, правильности положения армокаркаса начинается бетонирование сваи. Раствор подается на забой скважины через бетонолитные трубы, бетоновод не поднимается до окончания бетонирования, что определяется появлением чистого бетона на поверхности.
Бетон на площадку доставляется централизованно автобетоносмесителями СБ-92–1А.
До монтажа арматуры фундаментной плиты должны быть закончены работы по устройству бетонной подготовки, гидроизоляции подошвы фундамента, доставке и складированию в зоне действий монтажного крана необходимого количества арматуры, подготовке к монтажу такелажной оснастки, инструмента и электросварочной аппаратуры. Армирование конструкций фундамента и монолитных железобетонных конструкций производится сетками и каркасами, изготавливаемыми на стройплощадке. Приёмка смонтированной арматуры производится до установки опалубки и оформляется актом освидетельствования скрытых работ. Затем монтируется опалубка.
Очерёдность бетонирования конструкций разрабатывается в ППР.
Перед бетонированием поверхность опалубки должна быть очищена от мусора, грязи, масел, снега, льда. Бетонные смеси следует укладывать в бетонируемые конструкции горизонтальными слоями одинаковой толщины без разрывов, с последовательным направлением укладке в одну сторону во всех слоях. Укладка всех последующих слоёв бетонной смеси допускается до начала схватывания бетона предыдущего слоя.
Верхний уровень бетонной смеси должен быть на 50 – 70 мм ниже верха щитов опалубки.
Арматурные и сварочные работы выполняются с применением трансформатора ВДМ-1201.
Обратная засыпка пазух фундаментов выполняется бульдозером типа ДЗ–42 с послойным уплотнением, в соответствии с требованиями СН–536–81г.
Возведение надземной части здания.Здание физкультурно-оздоровительного комплекса и бани – каркасного типа, проектируются в монолитном железобетонном каркасе с междуэтажными перекрытиями в виде монолитной железобетонной плиты.
Бетонирование колонн и плит перекрытия производится с использованием съемной опалубки.
До начала бетонирования плиты необходимо: подготовить к установке комплект щитов инвентарной опалубки (очистить поверхность опалубки и смазать эмульсией), вынести геодезические риски разбивки осей, установить опалубку, арматуру, закладные детали. Бетонную смесь следует укладывать горизонтальными слоями шириной 1,5-2 м, одинаковой толщины, без разрывов. защитный слой арматуры выдерживается с помощью инвентарных пластмассовых фиксаторов.
Наружные ограждения выкладывается из полнотелого кирпича. Наружная отделка фасада комбинированная – оштукатуренная в сочетании с вентилируемыми фасадными системами.
Кровля здания плоская из наплавляемых рулонных материалов, вентилируемая с воздушной прослойкой не менее 50 мм, с внутренним водостоком.
Монтаж элементов и конструкции инженерных сетейводопровода и канализации выполняется трубоукладчиками типа ТЛГ–74, либо Т–614. Все виды работ по прокладке сетей производится в соответствии с требованиями СНиП 3.02.01–87, СНиП 3.05.04–85.
Монтаж элементов и конструкций теплосетей выполняется кранами типа КС–4572 в соответствии с требованиями СНиП 3.05.03 – 85.
Прокладка кабельных сетей выполняется по СНиП 3.05.06 – 85.
Засыпка траншей на свободных территориях производится без уплотнения с отсыпкой валика по трассе траншеи (на осадку).
Разработка грунта под дорожное «корыто» выполняется экскаватором ЭО-3322Д с погрузкой грунта на самосвалы.
Отсыпка оснований из щебня и песка производится бульдозером, уплотнение основания производится моторными катками. Укладка асфальтобетонной смеси по щебню осуществляется асфальтоукладчиком, уплотнение – катками.
Погрузочно–разгрузочные работы на стройплощадке выполняются краном КС-4572.
Все работы рекомендуется выполнять согласно Проекту производства работ (ППР) с соблюдением «Правил устройства и безопасной эксплуатации грузоподъёмных кранов» (2000г.), «Правил пожарной безопасности Российской Федерации» (01-03).
Перечисленные виды работ рекомендуется выполнять с учётом требований соответствующих нормативных документов, а именно:
земляные работы, возведение оснований и фундаментов – СниП 3.02.01-87 «земляные сооружения, основания и фундаменты»;
монтаж бетонных и железобетонных конструкций - СНиП 3.03.01 – 87;
мероприятия по технике безопасности - СНиП 12-03-01(часть1) и СНиП 12-04-02 (часть2);
