6. Разбивка главных точек закруглений
Измерение прямолинейного направления трассы сопровождается разбивкой закруглений в местах ее поворота.
Простейшие
закругления производят в виде круговой
кривой.
Для разбивки круговой кривой необходимо знать ее элементы и главные точки.

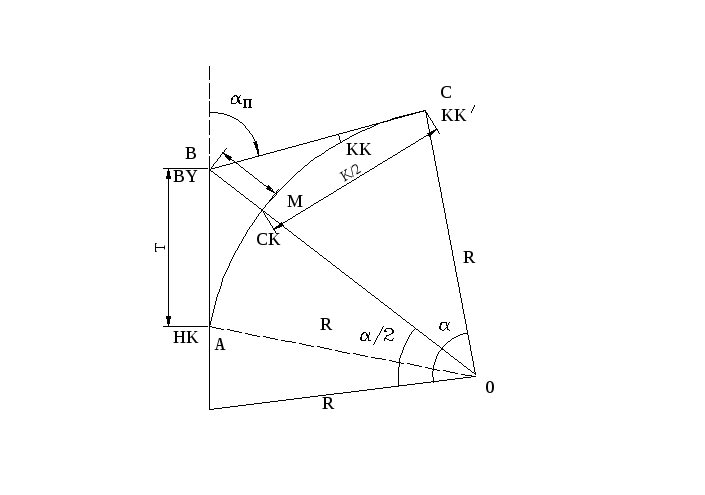

Основные элементы кривой:
α – измеряются
–исходные данные
T,K,Б,Д, – вычисляются
α =
R – задаётся техническими условиями.
|
|
| Б = ОB
– OM
=
Д = 2Т – К
Расчет пикетажных значений основных точек круговой кривой:
НК=ВУ-Т
КК=НК+К
КК=ВУ+Т-Д
______________________________
СК=НК+0,5К
СК=КК-0,5К
НК, СК, КК обозначают как плюсовые точки.
НК - находят отложением от ВУ тангенса Т
СК - находят отложением от ВУ биссектрисы Б
КК - находят отложением от ВУ тангенса минус домер и тем самым получают результат измерения, соответствующий непосредственному измерению по кривой.
Домер исключают из измерений после укладки первой целой ленты за вершиной угла поворота по новому направлению.
Продолжают измерения по новому направлению от обозначенного КК до следующей ВУ.
7. Вынос пикетов с касательных на кривую.
Попутно с разбивкой главных точек кривой производят вынос пикетов с тангенсов на кривую способом прямоугольных координат.
начало координат точки НК и КК
ось абсцисс - направление тангенса
ось ординат - по радиусам кривой
1 - измеряют (вычисляют) расстояние t
t = ПН – НК
2 - вычисляют центральный угол α стягивающий дугу t между пикетами.
α =(180º/πR)t α = (360º/2πR)t
3 - вычисляют прямоугольные координаты пикета
y = AO – CO=R – Rсos α = R (1 – сos α)
x/R = sin α x = R sin α y = R - R cos α =2R sin2 α/2
4 - по вычисленным координатам переносят пикеты на кривую
y = АО – СО = R – R cos α = R (1 – cos α)
AO = R 1 – cos α= 2 sin2 α/2
8. Нивелирование трассы
1 – состав команды нивелирования - 4 человека:
один нивелировщик
один для переноски инструментов
двое для установки реек
2– Работу начинают с привязки трассы
(НТ и КТ) к пунктам высотной геодезической
сети.
Содержание привязки – передать на НТ, КТ. Абсолютную высоту от репера государственной нивелировочной сети прокладкой нивелирного хода
Репер №2
80,345
3 – способ нивелирования «из середины» по двухсторонним рейкам;
4 – нивелирование трассы линейного сооружения выполняется последовательным или сложным нивелированием.
Выбор связующих точек
а)
при расстоянии от нивелира до реек в
150м.
каждая
третья пикетная точка будет связующей
ПК 3, ПК 6, ПК 9, а все остальные промежуточные.
б) при расстоянии от нивелира до реек - 100 м.
в)
при расстоянии от нивелира до реек 50м
связующими будут все пикетные точки
по профилю
г)
на участках трассы с большими уклонами
в качестве связующих точек могут
использоваться плюсовые в т.ч. и вершины
поворота и иксовые точки.
иксовая точка на профиль не наносится, она служит только для передачи превышения
д) неравенство плеч до 5м, высота виз.луча не менее 20мм, нивелир устанавливается не обязательно в створе.
Программа работы на станции
ач |
| | - отсчеты снимают с точностью до 1мм при необходимости рейки | покачивают в направлении визирования. | |
вч | |
вк | |
ак |
Контроль снятия отсчетов, определения превышения
ач-вч=const ак-вк=const
Контроль определения превышения
hч-hк ≤5мм
-нивелирование промежуточных точек по черной стороне, рейки устанавливает задний речник.
-нивелирование точек поперечников выполняют также как и промежуточных точек.
все записи ведут в журнале нивелирования
Страницу журнала заполняют так, чтобы на ней были записаны отсчеты целого числа станции нивелирования без разрывов отсчетов
Постраничный контроль
- Определение высотной навязки
и её допустимого значения
,гдеL-длина хода в км.
,
гдеn- число станций (
штативов)
Контроль результатов нивелирования
а) нивелирование между реперами
fh
б) по замкнутому ходу
в) нивелирование двойным ходом в прямом и обратном направлениях
г) нивелирование в два нивелира
