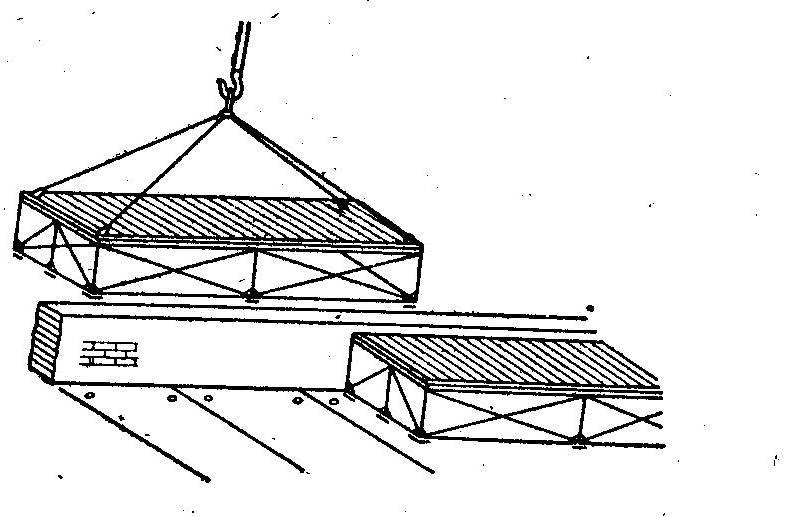

Инвентарные блочные подмости в момент установки их для кладки 2-го яруса

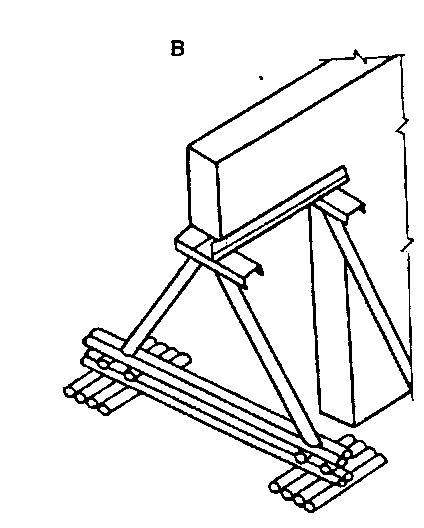

Инвентарные шарнирно-блочные подмости с металлическими треугольными опорами

При кладке 2-го яруса

При кладке 3-го яруса

Леса

Леса– временные устройства, установленные на спланированном и утрамбованном грунте и предназначенные для возведения кладки на всю высоту здания.

а – леса трубчатые приставные безболтовые; б – леса на хомутах

1– подкладки;2– башмаки;3– стойки;4– ригели;5– ограждения;6– рабочий настил

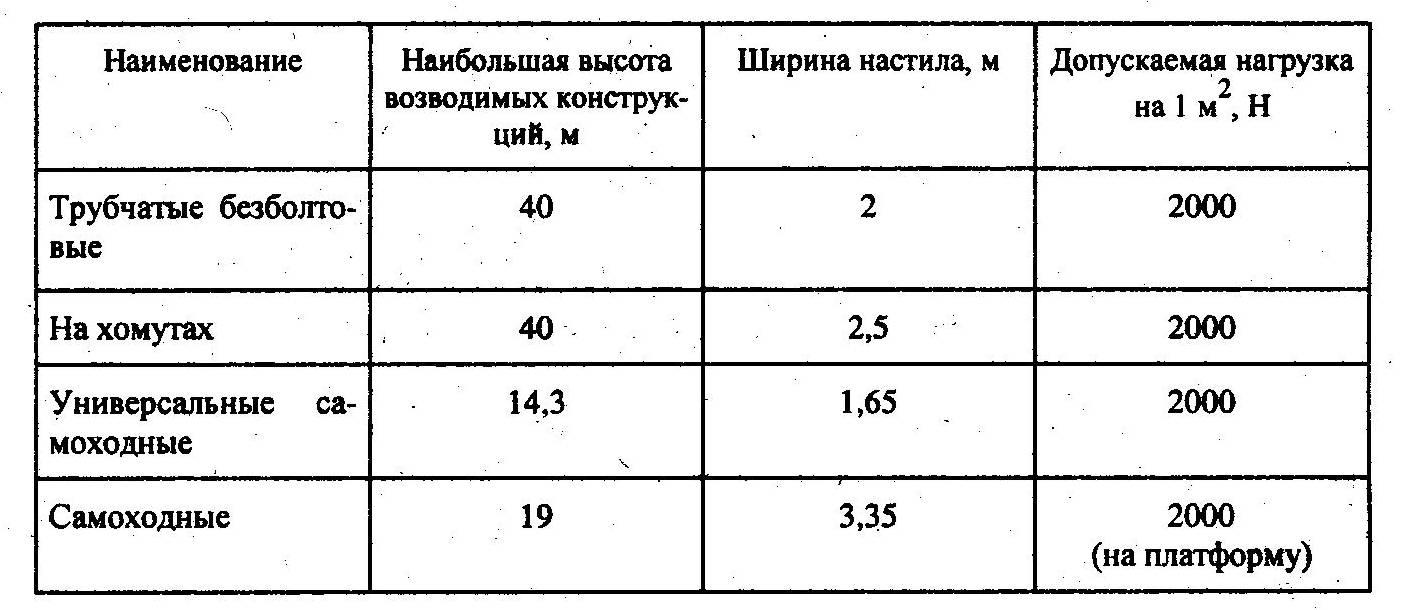

Техническая характеристика лесов,

используемых для возведения стен одноэтажных производственных зданий

Металлические леса,

соединяемые без болтов для кладки стен высотой до 40 м

1– стойки;2– ригели;3– патрубки;4– настил;5– ограждение;6– крюки;

7– башмаки на подкладке

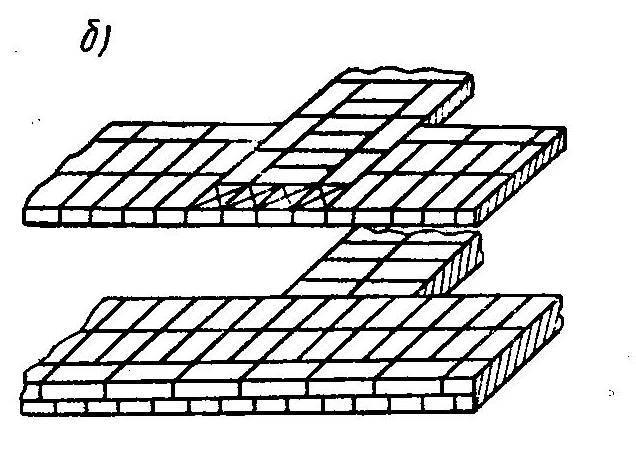

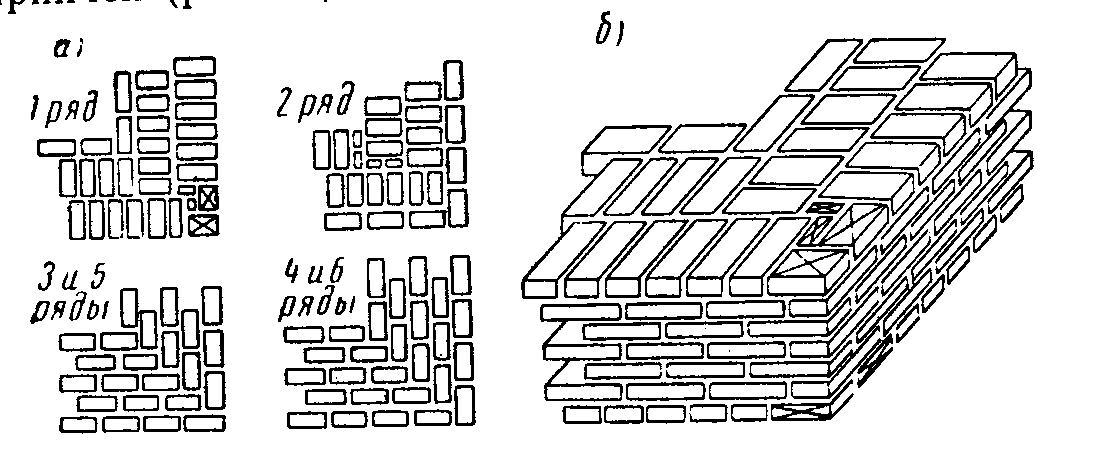

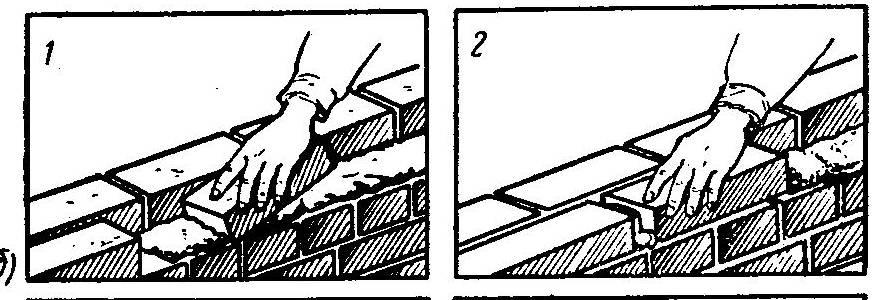

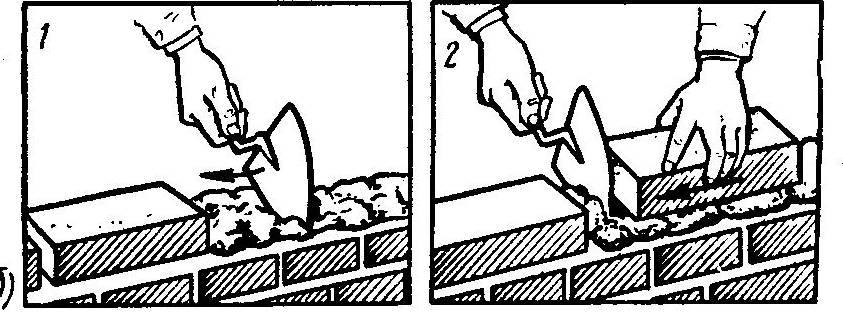

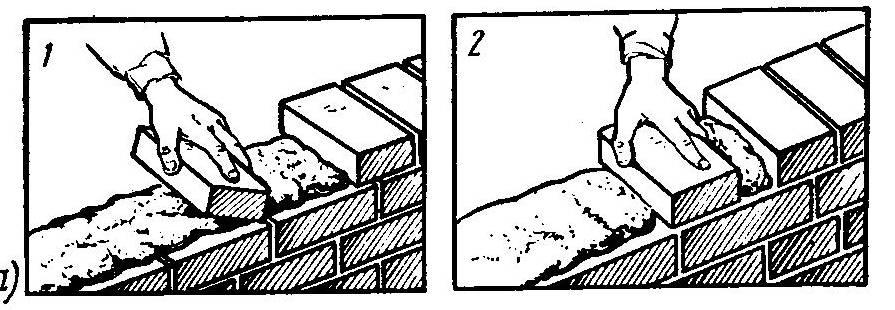

Укладка кирпичей

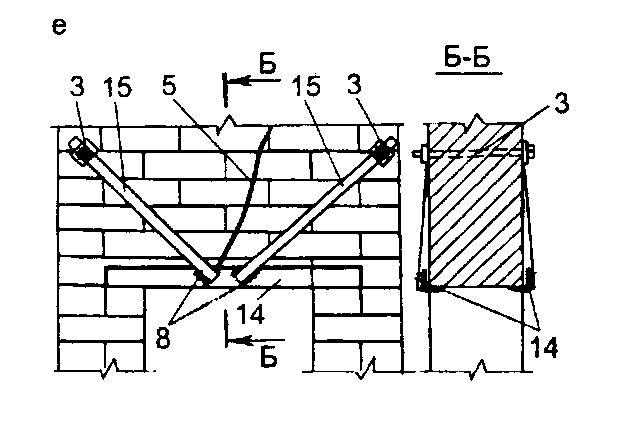

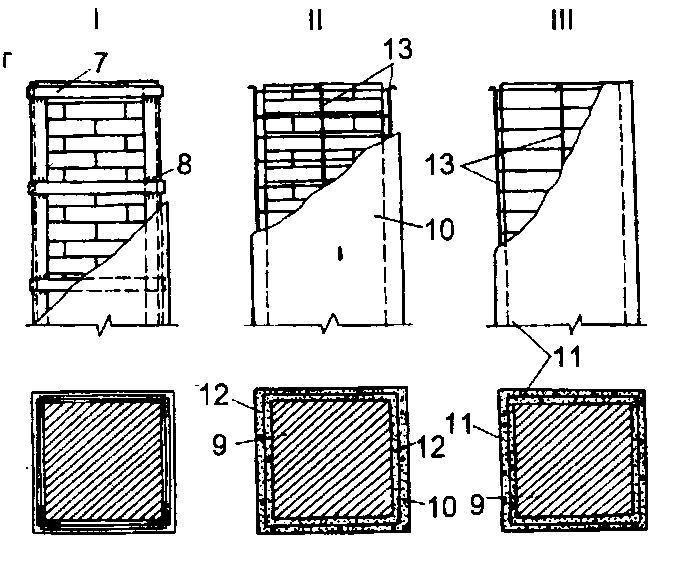

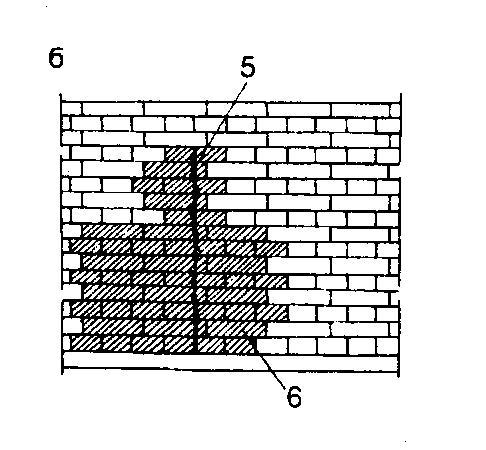

Ремонт и восстановление каменных конструкций

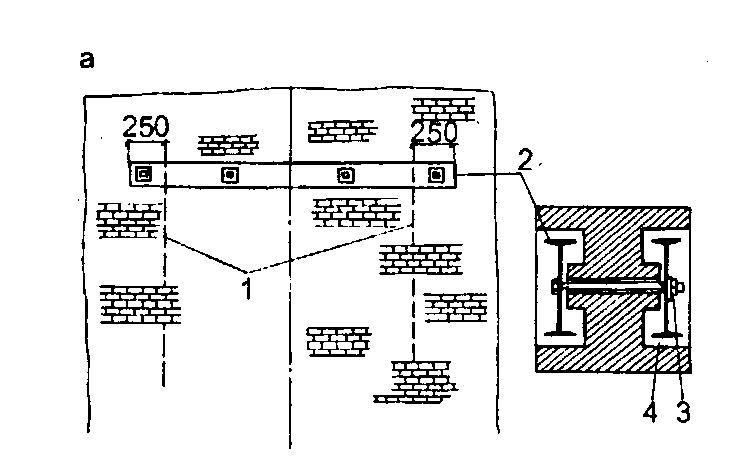

Усиление фундаментов

Контроль качества каменных работ

Приемка каменных конструкций

7.86. Приемку выполненных работ по возведению каменных конструкций необходимо производить до оштукатуривания их поверхностей.

7.87. Элементы каменных конструкций, скрытых в процессе производства строительно-монтажных работ, в том числе:

1. места опирания ферм, прогонов, балок, плит перекрытий на стены, столбы и пилястры и их заделка в кладке;

2. закрепление в кладке сборных железобетонных изделий: карнизов, балконов и других консольных конструкций;

3. закладные детали и их антикоррозионная защита;

4. уложенная в каменные конструкции арматура;

5. осадочные деформационные швы, антисейсмические швы;

6. гидро-, пароизоляция кладки, –

следует принимать по документам, удостоверяющим их соответствие проекту и нормативно-технической документации.

7.88. При приемке законченных работ по возведению каменных конструкций необходимо проверять:

1. правильность перевязки швов, их толщину и заполнение, а также горизонтальность рядов и вертикальность углов кладки;

2. правильность устройства деформационных швов;

3. правильность устройства дымовых и вентиляционных каналов в стенах;

4. качество поверхностей фасадных неоштукатуриваемых стен из кирпича;

5. качество фасадных поверхностей, облицованных керамическими, бетонными и другими видами камней и плит;

6. геометрические размеры и положение конструкций.

7.89. При приемке каменных конструкций, выполняемых в сейсмических районах, дополнительно контролируется устройство:

1. армированного пояса в уровне верха фундаментов;

2. поэтажных антисейсмических поясов;

3. крепления тонких стен и перегородок к капитальным стенам, каркасу и перекрытиям;

4. усиления каменных стен включениями в кладку монолитных и сборных железобетонных элементов;

5. анкеровки элементов, выступающих выше чердачного перекрытия, а также прочность сцепления раствора со стеновым каменным материалом.

7.90. Отклонения в размерах и положении каменных конструкций от проектных не должны превышать указанных в табл. 34.

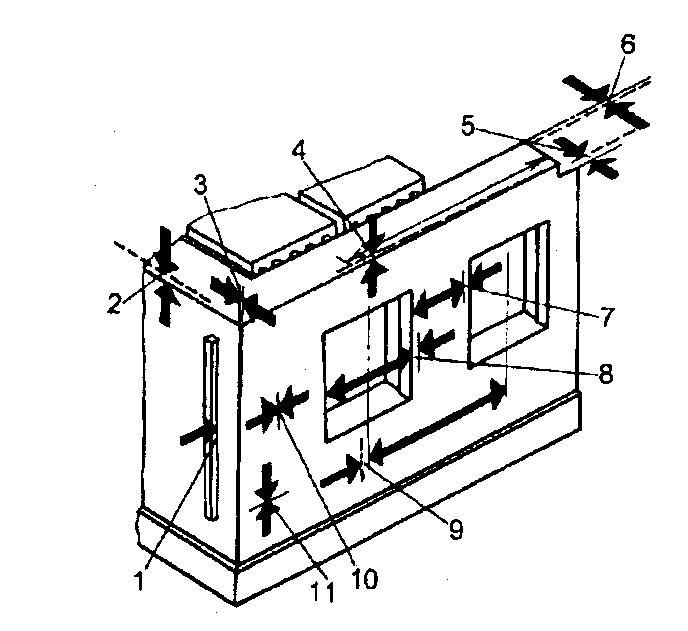

Рис. Схема измерения отклонений при кладке кирпичных стен и столбов:

1– неровности на вертикальной поверхности, обнаруженные при накладывании двухметровой рейки;2– отклонение по отметке опорной поверхности;3– отклонение поверхностей и углов от вертикали;4– отклонение рядов кладки от горизонтали (на 10 м длины стены);5– отклонение от проектных размеров толщины стены;6– смещение оси стены (конструкции);7– отклонение по ширине простенка,8– отклонение по ширине проема;9– смещение осей оконных проемов;10– толщина вертикальных швов;11– толщина горизонтальных швов

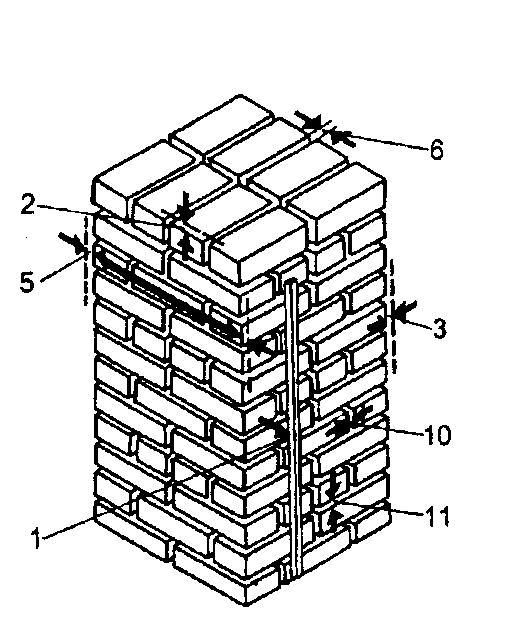

Рис. Схема измерения отклонений при кладке кирпичных стен и столбов:

1– неровности на вертикальной поверхности, обнаруженные при накладывании двухметровой рейки;2– отклонение по отметке опорной поверхности;3– отклонение поверхностей и углов от вертикали;5– отклонение от проектных размеров толщины стены;6– смещение оси стены (конструкции);10– толщина вертикальных швов;11– толщина горизонтальных швов
