Технология каменной кладки
1. Кладка– это конструкция, выполненная из природных или искусственных камней различной формы, которые укладывают на строительном растворе в определенном порядке.
2. Назначение каменных работ
возведение фундаментов
возведение несущих конструкций зданий
возведение ограждающих конструкций зданий
декоративная отделка
3. Классификация каменной кладки
I
из природных камней(неправильной формы и тесаных правильной формы),
из искусственных камней(кирпичная кладка и пр.).
II
кирпичная– из глиняного и силикатного сплошного и пустотелого кирпича;
кирпичная с облицовкой– из искусственных и естественных камней и блоков;
мелкоблочная– из природных (ракушечники, пористые туфы) или искусственных, бетонных и керамических камней, укладываемых вручную;
тесовая– из природных обработанных камней правильной формы, укладываемых вручную или краном;
бутовая– из природных камней неправильной формы;
бутобетонная– из бута и бетонной смеси, обычно в опалубке.
4. Элементы каменной кладки
Кирпичи и камни правильной формы ограничены шестью гранями:
4, 5 – верста– наружные ряды кирпича (камня) в кладке, образующий ее лицевую поверхность.Наружная верста(4, 12) – расположена со стороны фасада здания.Внутренняя верста(5) расположена со стороны помещений (изнутри здания);
6 – забутка– внутренние ряды кирпича (камня) уложенные между верстами;
7, 12 – ложковый ряд– ряд кирпичей (камней) уложенных длинной стороной вдоль стены;
8 – тычковый ряд– ряд кирпичей (камней) уложенных поперек стены;
Швы– пространство между камнями в продольном и поперечном направлениях, заполненное раствором:
9 – горизонтальный шов(растворная постель);
10 – вертикальный продольный шов;
11 – вертикальный поперечный шов.
Толщина кладки стен назначается кратной половине кирпича (камня):
0,5
1
1,5
2
2,5
3
Толщина стен назначается с учетом вертикальных швов:
толщина кирпичной стены в один кирпич равна длине кирпича – 25 см;
толщина кирпичной стены в полтора кирпича (25 + 1 + 12) – 38 см;
толщина кирпичной стены в два кирпича (25 + 1 + 25) – 51 см;
толщина кирпичной стены в два с половиной кирпича (25 + 1 + 25 + 1 + 12) – 64 см.
Между смежными кирпичами (камнями) образуется шов:
толщина горизонтальных швов кладки из кирпича (камней) правильной формы должна составлять 12 мм (допустимые отклонения +3, –2 мм),
толщина вертикальных швов кладки из кирпича (камней) правильной формы должна составлять 10 мм (допустимое отклонение ±2 мм).
Высота рядов кладки складывается из высоты камней (кирпича) и толщины горизонтальных швов:
высота рядов кладки из кирпича толщиной 65 мм с учетом средней толщины шва 12 мм будет составлять 77 мм,
высота рядов кладки из кирпича толщиной 88 мм (88 + 12) будет составлять 100 мм.

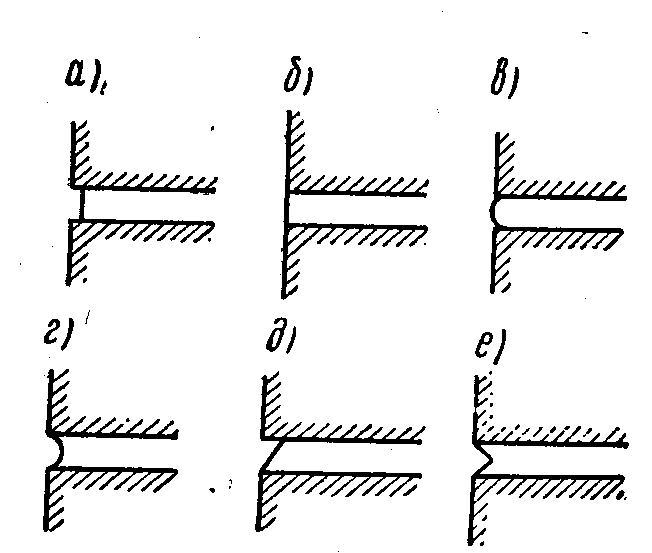

Виды отделки швов кладки
Степень заполнения наружных швов кладки раствором зависит от последующей отделки стен.
Кладка впустошовку– наружные швы на глубину 1...1,5 см не заполняют раствором, что обеспечивает лучшую связь кладки и раствора при последующем оштукатуривании или облицовке.
(прямой заглубленный)
Кладка под расшивку– если наружные поверхности стен не оштукатуриваются, то кладку ведут с полным заполнением шва, придавая им форму:
выпуклую
вогнутую
Кладка вподрезку– раствор заполняет швы заподлицо с наружной поверхностью стены:
прямая подрезка
косая подрезка
односрезный
двухсрезный
