Лекция 9 Тахеометрическая съёмка
1.Сущность тахеометрической съёмки 2.Полевые работы при тахеометрической съёмке з.Камеральные работы при тахеометрической съёмке
1 Вопрос. Сущность тахеометрической съемки.
Съемкой называют совокупность геодезических работ для создания плана местности заданного участка строительной площадки.
Тахеометрическая съемка 1Т/С) предназначена для получения плана местности с изображением ситуации и рельефа, который носит общее наименование - топографический план.
Т/С проводится на местности с выраженным рельефом, планы составляются в крупных масштабах (1:500 — 1:5000). Составленные планы используются при изысканиях и проектировании строительства зданий, сооружений.
Высота сечения рельефа h может быть рассчитана по формуле:
h=0,2 мм 1:5000 → h=0,2*5000=1000мм=1м. 1:2000
h=0,2*2000=400мм.=0,5м.
Слово «тахеометрия 1т/х)» в переводе с греческого означает «быстрое измерение», Быстрота измерений при т/х достигается тем, что положение снимаем точки местности в плане и по высоте определяется при одном наведении прибора на рейку (отражатель), установленную в этой точке.
Т/С выполняется с помощью технических теодолитов или специальных теодолитов-тахеометров.

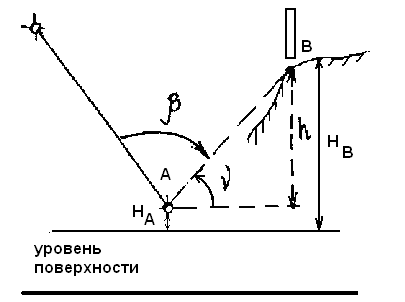

При использовании технических теодолитов и тахеометров, сущность Т/С сводится к определению пространственных полярных координат точек местности ()и последующему нанесению этих точек на план.
При этом плановое положение точек определяется полярным способом, а превышения тригонометрическим нивелиром (наклонным визирным лучом).
Сущность тригонометрического нивелирования
Если i=V, то
если расстояние измерить нитяным дальномером
или в общем случае
Планово - высотную основу Т/С составляют пункты ГГС, ГСС, ССО.
Съёмочная геодезическая сеть создаётся в виде теодолитно — нивелирных xодов (h сечение рельефа — до 1м) и теодолитно-высотных или тахеометрических ходов (h сечение рельефа 2м и более).
Теодолитно-нивелирные ходы: - стороны измеряют мерными лентами или точными оптическими дальномерами
- горизонтальные углы — тех. теодолитом
- превышение — геометрическим нивелиром.
Теодолитные высотные ходы: - стороны измер. нитяным дальн.
- превышение — тригон. нивелир.
- горизонтальные углы — тех. теодолитом
Тахеометрические ходы: - стороны измеряют нитяным дальномером
-превышения — тригонометрическим нивелиром
- горизонтальные углы — тех.теодолитом.
Тахеометрические ходы прокладываются с соблюдением требований инструкции по топографическим съемкам в масштабах 1:5000 – 1:500 (1985г. Недра).
Масштаб съёмки |
Макс. длина хода, м. |
Макс. длина сторонхода, м. |
Макс. число сторон входе |
1:5000 |
1200 |
300 |
6 |
1:2000 |
600 |
200 |
5 |
1:1000 |
300 |
150 |
3 |
1:500 |
200 |
100 |
2 |
Съёмка ситуации при тах. съёмке производить как и при теодолитной съёмке теми же способами:
- прямоугольных координат (перпендикуляр)
- полярным способом
- засечками
Для съёмки рельефа вокруг каждый станции (точка съёмочного обоснования) намечают реечные точки.
Реечные точки выбирают на характерных точках рельефа:
- на вершинах и подошвах холмов 7,9,11
- на дне и бровках котловин и овролов 1,2,3
- по линиям водоразделов и водосливов 8,10
- на перегибах скатов 5,6
Расположение реечных точек должно выполняться с учётом требований инструкций по топографическим съёмкам. Количество р/точек наблюдаемых с одной станции в среднем может быть от 5 до 10.
Масштаб съёмки |
Сечение рельефа, м |
Макс. расстояние между реечнымиточками, м, |
Макс. расстояние от станции(прибора) до рейки, м. | |
при съёмке рельеф. |
при съёмке контуров | |||
1:5000 |
2,0 |
100-120 |
350 |
150 |
1:2000 |
0,5 |
60-80 |
250-300 |
100 |
1:1000 |
1,0 |
20-30 |
150-200 |
80 |
1:500 |
0,5 |
15 |
100-150 |
60 |
Подготовительные работы к тахеометрической съемке.
- изучение инструкции по топограф. съёмкам в масштабах 1:5000-1:500 - изучение, подбор геодезических материалов на район работ (карты, каталоги) - выбор и закрепление на местности точек съёмочного обоснования; положение реечных точек (с учётом требований инструкции по топографическим съёмкам)
- составление общей схемы работ, составление абрисов по тахеометрической съёмке реечных точек, с обязательным схематичным изображением рельефа (кроки)
- провести проверки теодолита, определить МО и коэффициент дальномера.
Абрис (кроки) тахеометрической съемки
Схема точек съемки обоснования T/C
