2.Нанесение на план точек теодолитного хода.

-определить квадрат, в котором находится точка

-используя поперечный масштаб и циркуль измеритель, отложить отрезки соответствующие разностям координат точки и «младшая сторона» квадрата старше стороны квадрата.

младшие стороны квадрата Контроль: - по «старшей стороне» квадрата

- измерением расстояния между соседними точками хода допуск 0,2мм

3.Нанесение ситуации на план:

- производится от сторон и вершин теодолитного хода согласно абриса съёмки;

- нанесение ситуации на план выполняется теми же способами что и съёмка в обратной последовательности;

- используемые приборы: масштабная линейка, циркуль, транспортир

4.Оформление плана.

- план вычерчивают тушью с соблюдением правил топографического черчения;

- ситуация обозначается условными знаками для топографических планов;

- зарамочное оформление плана включает: наименование документа, линейный и численный масштаб, дата съёмки, исполнители.

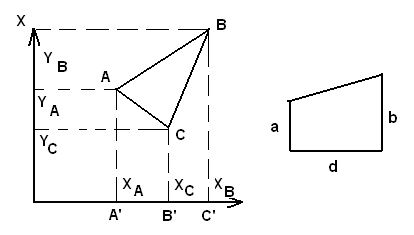

Определение площади.

;

Пример

1  465,26 543,04 520,74-301,52 219,22505,66-342,67 162,99

2 342,67 520,74 301,52-543,04 -241,52342,67-465,26 -40,40

3 505,66 301,52 543,04-520,74 22,30465,26-505,66 -122,59

2S=30508,86 м²

S=15254,43 м³=1,53га
