Кабель силовой с алюминиевыми жилами и пвх оболочкой аввг. Гост 16442-80. Назначение

Силовые кабели с пластмассовой изоляцией предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение с неограниченной разностью уровней и в сетях постоянного напряжения при температуре окружающей среды от -50 до +50 °С при относительной влажности до 98% (при температуре до +35 °С). Длительно допустимая температура нагрева жил кабелей не должна превышать 70 °С. Максимальная допустимая температура нагрева жил при коротком замыкании (до 4 сек) - не более 160° С. Радиус изгиба кабеля - 7,5 Dh, где Dh - наружный диаметр кабеля. Испытательное напряжение - 3 500 В. Электрическое сопротивление изоляции, пересчитанное на 1км длины при температуре 20° С для жил сечением: 1,0 - 1,5 мм2 не менее 12 МОм; 2,5 - 4,0 мм2 не менее 10 МОм; 6 мм2 не менее 9 МОм; 10 - 240 мм2 не менее 7 МОм.

Конструкция

Кабель изготавливают 1-, 2-, 3-, 4-жильным, с заземляющей, с нулевой жилами или без них. Изолированные жилы многожильного кабеля имеют отличительную расцветку. Изоляция нулевых жил выполняется голубой или светло-синей, изоляция жил заземления выполняется двухцветной - зелено-желтой. ТПЖ - однопроволочная или скрученная многопроволочная алюминиевая жила секторного или круглого профиля, I или II класса по ГОСТ 22483-77.Изоляция жил - ПВХ пластикат изоляционный. Сердечник кабеля - концентрическая скрутка изолированных жил разной расцветки с обмоткой ПВХ пленкой. Оболочка - ПВХ пластикат шланговый. Оболочка кабеля устойчива к солнечному излучению и не распространяет горение. Двух и трехжильные кабели изготавливают с основными жилами одинакового сечения, и они могут иметь жилу заземления меньшего сечения. Четырехжильные кабели изготовляют с максимальным сечением жил 185 мм2, их выпускают с жилами одинакового сечения или с одной нулевой жилой меньшего сечения. На скрученные изолированные токопроводящие жилы накладывают изоляцию из ПВХ пластиката толщиной 0,6-1,3 мм для напряжений 0,66 кВ и 0,8-1,9 мм для напряжений 1,0 кВ с перекрытием не менее 20%. Предельно допустимое отклонение от толщины изоляции 10%. Затем накладывают оболочку из ПВХ пластиката. Жилы, изолированные ПВХ пластикатом, скручивают с заполнением из ПВХ пластиката. Кабели на напряжение до 3 кВ заполняют непропитанной кабельной пряжей или штапелированной стеклопряжей.

Марка провода	Конструктивные особенности	Область применения
АПВ	Провод с алюминиевой жилой с поливинилхлоридной изоляцией	Для прокладки в стальных трубах, пустотных каналах строительных конструкций, на лотках и др., для монтажа электрических цепей
ПВ1	Провод с медной жилой с поливинилхлоридной изоляцией	То же
ПВ2	Провод с медной жилой с поливинилхлоридной изоляцией, гибкий	Для монтажа участков электрических цепей, где возможны изгибы проводов
ПВЗ	Провод с медной жилой с поливинилхлоридной изоляцией, повышенной гибкости	То же
ПВ4	Провод с медной жилой с поливинилхлоридной изоляцией, особо гибкий	Для монтажа участков электрических цепей, где возможны частые изгибы проводов
АППВ	Провод с алюминиевыми жилами с поливинилхлоридной изоляцией, плоский с разделительным основанием	Для негибкого монтажа
ППВ	Провод с медними жилами с поливинилхлоридной изоляцией, плоский с разделительным основанием	То же
АПБПП	Провод плоский с двумя алюминиевыми жилами с пластмассовой изоляцией и оболочкой из поливинилхлоридного пластиката	Для неподвижной прокладки в осветительных сетях
ПБПП	Провод плоский с двумя медными жилами с пластмассовой изоляцией и оболочкой из поливинилхлоридного пластиката	То же
ПБППз	Провод плоский с двумя медными жилами с пластмассовой изоляцией и оболочкой из поливинилхлоридного пластиката с заземляющей жилой	То же
ПУНП	Провод плоский с медными жилами с пластмассовой изоляцией и оболочкой из поливинилхлоридного пластиката	То же
ПРКА	Провод с медной жилой с изоляционнозащитной оболочкой из кремнийорганической резины	Для фиксированного монтажа в устройствах и приборах с повышенной рабочей температурой

Провода марок АПВ, ПВ1, ПВ2, ПВЗ, ПВ4, АППВ, ППВ выпускаются в соответствии с ГОСТ 6223-79, провода марки ПРКА в соответствии ТУ 16.505.317-76. Провода марок АПБПП, ПБПП, ПБППз, ПУНП выпускаются в соответствии с ТУ 16.К80-08-89, ТУ 16.К 13-020-93 и по документации производителей. Провода марок АПВ, ПВ1, ПВ2, ПВЗ, ПВ4, АППВ, ППВ, ПБППз предназначены для эксплуатации в сетях на номинальное напряжение до 450В частотой до 400Гц или постоянное напряжение до 1000В, остальные с пластмассовой изоляцией в сетях на номинальное переменное напряжение 250В частотой 50Гц, провода марки ПРКА в сетях на номинальное переменное напряжение до 660В. Длительно допустимая температура токопроводящих жил проводов с пластмассовой изоляцией не должна превышать 70°С, проводов марки ПРКА - 180°С.

Классификация взрывозащиты

Вид взрывозащиты		Схематическое представление	Основное применение	Стандарт
Защита вида е	е		Клеммные и соединительные коробки, светильники, посты управления, распределительные устройства	Г ОСТ Р 51330.8-99
Взрывонепроницаемая оболочка	d		Коммутирующие приборы. пускатели электродвигателей, нагревательные элементы	ГОСТ Р 51330.1-99
Заполнение или продувка	p		Сильноточные распредшкафы., анализаторные приборы, двигатели	ГОСТ Р 51330.3-99
Искробезопасная электрическая цепь	i		Измерительная и регулирующая техника, техника связи, датчики. приводы	ГОСТ 3 51330.10-99
Масляное заполнение оболочки	о		Трансформаторы, пусковые сопротивления	ГОСТ 3 51330.7-99
Кварцевое заполнение оболочки	q		Трансформаторы, конденсаторы	ГОСТ Р 51330.6-99
Герметизация компаундом	m		Коммутирующие приборы малой мощности, индикаторы, датчики	ГОСТ Р 51330.17-99
Защита вида n	n	Зона 2 Этот вид взрывозащиты включает различные методы взрывозащиты	Все устройства для зоны 2. кроме коммутирующих устройств	ГОСТ Р 51330.14-99

Взрывозащищенное электрооборудование подразделяется по уровням и видам взрывозащиты, группам и температурным классам.

Установлены следующие уровни взрывозащиты электрооборудования: "электрооборудование повышенной надежности против взрыва", "взрывобезопасное электрооборудование" и "особовзрывобезопасное электрооборудование".

Знак уровня-2. Уровень "электрооборудование повышенной надежности против взрыва" -взрывозащищенное электрооборудование, в котором взрывозащита обеспечивается только в признанном нормальном режиме работы.

Знак уровня - 1. Уровень "взрывобезопасное электрооборудование"- взрывозащищенное электрооборудование, в котором взрывозащита обеспечивается как при нормальном режиме работы, так и при признанных вероятных повреждениях, определяемых условиями эксплуатации, кроме повреждений средств взрывозащиты.

Знак уровня - 0. Уровень "особовзрывобезопасное электрооборудование"- взрывозащищенное электрооборудование, в котором по отношению к взрывобезопасному электрооборудованию приняты дополнительные средства взрывозащиты.

Взрывозащищенное электрооборудование может иметь следующие виды взрывозащиты:

Взрывонепроницаемая оболочка. - d "

Заполнение или продувка оболочки под избыточным давлением защитным газом. - р

Искробезопасная электрическая цепь. - i

Кварцевое заполнение оболочки с токоведущими частями - q

Масляное заполнение оболочки с токоведущими частями - о

Специальный вид взрывозащиты - s

Защита вида "е" - е

Виды взрывозащиты, различаются средствами и мерами обеспечения взрывобезопасности, оговоренными в стандартах на соответствующие виды взрывозащиты.

В маркировку по взрывозащите электрооборудования в указанной ниже последовательности входят:

• Знак уровня взрывозащиты электрооборудования (2, 1, 0);

• Знак Ех , указывающий на соответствие электрооборудования стандартам на взрывозащищенное электрооборудование;

• Знак вида взрывозащиты (d, i, о, s, e);

• Знак группы или подгруппы электрооборудования (II, НА, ПВ, ПС);

• Знак температурного класса, электрооборудования (Т1, Т2, ТЗ, Т4, Т5, Т6).

В маркировке по взрывозащите могут иметь место дополнительные знаки и надписи в соответствии со стандартами на электрооборудование с отдельными видами взрывозащиты.

ОБЩИЕ СВЕДЕНИЯ О БАРЬЕРАХ ИСКРОБЕЗОПАСНОСТИ

В интерфейсе связи электрической аппаратуры в ОПАСНОЙ ЗОНЕ с электрической аппаратурой в НЕОПАСНОЙ ЗОНЕ должна использоваться смешанная аппаратура, обычно называемая барьерами. "Барьеры" могут иметь два типа:

• Диодные Барьеры Безопасности или ПАССИВНЫЕ БАРЬЕРЫ

• Гальванически Изолированные Барьеры Безопасности или АКТИВНЫЕ БАРЬЕРЫ

Барьеры Безопасности могут рассматриваться как устройства защиты, чья функция должна ограничить энергию к области в пределах минимального уровня воспламенений опасной смеси.

ПАССИВНЫЕ БАРЬЕРЫ

Ошибочная дорожка электрического тока

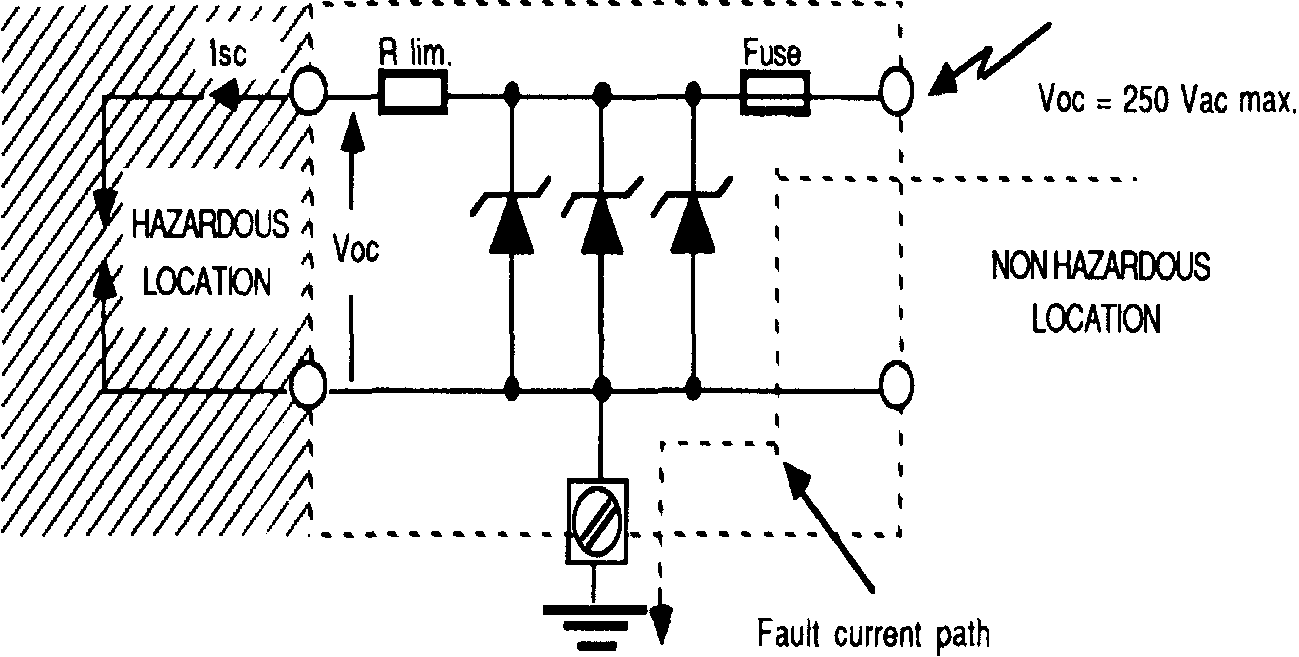

Барьер ИСКРОБЕЗОПАСНОСТИ этого типа очень прост с точки зрения тока (рис. 1).

Рис. 1 Схематическое изображение пассивного барьера.

Принцип функционирования очень прост:

В случае, если присутствует опасное напряжение, поступающее от безопасной области (250 Vac макс), диод зенера замыкает ток ошибки на землю до разрыва плавкого предохранителя, поддерживая на разорванной цепи "безопасное" напряжение открытой цепи (Voc), поступающее к ОПАСНОЙ ЗОНЕ, в это время максимально возможный ток короткого замыкания полевой цепи: Isc = Voc/R lim.

Параметры безопасности барьеров:

Voc = Максимальное напряжение разорванной цепи.

Isc = Максимальный ток короткозамкнутой цепи .

макс.С ext. = Максимально допустимая внешняя ёмкость

макс.L ext. = Максимально допустимая внешняя индуктивность.

мaкс.L/R - Максимальное отношение индуктивность / сопротивление внешней цепи. Этот параметр является альтернативным к макс.L ext.

Главные преимущества пассивных барьеров:

• Простота и надежность функционирования

• Возможность трансформации стандартной аппаратуры в искробезопасную систему

Неудобства пассивных барьеров:

• Требование эквипотенциальной системы заземления.

• Наличие заземлённой точки; не может использоваться с датчиками, недостаточно изолированными от земли, если соединение, которое представляет две точки заземления, эквипотенциально не реализовано.

• Отсутствие изоляции ввода / вывода может создавать проблемы с обратным проводом цепи.

• Ограничивающий резистор уменьшает напряжение, поступающее в передатчик и вносит ошибку, когда это связано с датчиками термосопротивления.

• Ограничивающий диод зенера может вносить ошибки из-за тока утечки на землю.

- При использовании пассивных датчиков (термопара, термосопротивление, и т.д.) с активной аппаратурой, чтобы получить необходимый сигнал (то есть 4-20 mА), годный к употреблению в НЕОПАСНОЙ ЗОНЕ.

- Может постоянно повреждаться в случае ошибки или некорректного соединения.

АКТИВНЫЕ БАРЬЕРЫ

Гальванически изолированные активные барьеры - источники питания или сигналов соответствующей аппаратуры, которая передаёт или получает сигналы из ОПАСНОЙ ЗОНЫ изолированным способом.

Схемное решение принципа гальванически изолированного барьера показано на рис. 2.

Главное различие между пассивным и гальванически изолированным барьерами состоит в том, что во втором случае компоненты безопасности, используемые для получения изоляции между НЕОПАСНОЙ ЗОНОЙ и цепями, связаны ИСКРОБЕЗОПАСНОСТЬЮ.

Эта конфигурация не позволяет опасному напряжению (макс 250 Vac), возможно существующему на оконечных блоках НЕОПАСНОЙ ЗОНЫ, быть переданным в цепь ограничителем энергии, который в случае отказа должен допустить не более максимально допустимого напряжения вторичной стороны.

Так как полная цепь плавает относительно земли (т.е. не связана с землёй), невозможен ток ошибки, соответствующий 250 Vac, ограничитель энергии совершенно перекрывает цепь, и поэтому не требуется заземление ограничителя энергии цепи.

Безопасные параметры (Voc, Isc, С ext., L ext. или L/R) определяются в процессе, аналогично, как и у пассивного барьера, из-за подобия искробезопасных цепей для ОПАСНОЙ ЗОНЫ.

Ограничитель энергии Усилитель Гальваническое разделение Цепь

Защиты

Рис. 2 - схемное решение принципа гальванически изолированного барьера

Главные преимущества гальванически изолированного барьера по сравнению с пассивным барьером:

- Система заземления не требуется

- Могут быть использованы заземлённые датчики

-Гальваническая изоляция избегает проблем обратного провода и позволяет выбрать наиболее общий режим.

- Лучшая точность измерения.

Выходные сигналы могут быть использованы непосредственно. часто выполняют дополнительные функции по преобразованию уровней сигнала (например, преобразование сигнала от температурного датчика в унифицированный выходной сигнал).
