Мощность потерь на перемагничивание в таких материалах можно оценить по выражению

где- коэффициент, зависящий от материала,

B max- максимальная индукция за цикл, f- частота,

V - объем тела,

n - показатель, меняющийся в диапазоне от 1.6 до 2..

Другая составляющая потерь связана с вихревыми токами, возникающими в переменных магнитных полях.

На высоких частотах важны, в первую очередь, потери на вихревые токи, т.к. они пропорциональны второй степени частоты.

Иногда в справочниках приводят значения тангенса магнитных потерь. Физический смысл его такой же, как и у тангенса угла диэлектрических потерь, а именно

P= L I2 w tg m

или для удельных потерь

Pуд = 0 H2 w tg m

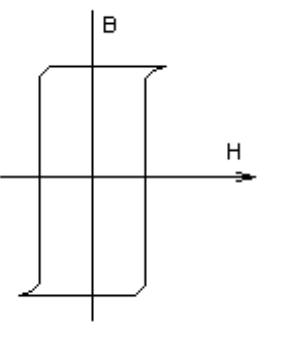

Материалы с большой коэрцититивной силой (более 1000 А/м) называются магнитотвердыми материалами. Они используются в качестве постоянных магнитов. Магнитотвердые материалы имеют широкую петлю гистерезиса и большой запас магнитной энергии.

12.2 Виды магнитных материалов. Применение

магнитных материалов в энергетике. Свойства наиболее применяемых материалов.

Электротехнические стали. Ферриты. Магнитодиэлектрики.

Магнитомягкие материалы используются в энергетике в качестве разнообразных магнитопроводов в трансформаторах, электрических машинах, электромагнитах и т.д.

Для уменьшения потерь на гистерезис выбирают материалы с пониженной коэрцитивной силой, а для уменьшения вихревых токов магнитопроводы собирают из отдельных пластин и используют металлы с повышенным удельным сопротивлением.

Основой наиболее широко используемых в электротехнике магнитных материалов является

низкоуглеродистая электротехническая сталь.

Она выпускается в виде листов, толщиной от 0.2 мм до 4 мм, содержит не выше 0.04% углерода и не выше 0.6% других примесей. Максимальное значение магнитной проницаемости max ~ 4000,

коэрцитивной силы Нс~ 65-100 А/м.

Наблюдается интересная закономерность: чем чище железо и чем лучше оно отожжено - тем выше магнитная проницаемость и тем ниже коэрцитивная сила. Для особо чистого железа эти параметры составляют: более 1 миллиона и менее 1 А/м, соответственно.

Добавлением в состав кремния достигается повышение удельного сопротивления стали с 0.14 мкОм·м для нелегированной стали до 0.6 мкОм·м для высоколегированной стали. Это дает уменьшение потерь.

Электротехническую сталь маркируют следующим образом: первая цифра-структура (1-горячекатанная изотропная, 2-холоднокатанная изотропная, 3- холоднокатанная анизотропная с ребровой структурой), вторая цифра- содержание кремния (0- до 0.4%, 1 - до 0.8%. 2 - до 1.8%, 3-до 2.8%, 4 - до 3.8%, 4 - до 4.8%), третья цифра - тип нормируемых магнитных характеристик (0- удельные потери при В=1.7 Тл, f=50 Гц, 1- удельные потери при В=1.5 Тл, f=50 Гц, 2- удельные потери при В=1 Тл, f=400 Гц, 6- В при Н=0.4 А/м, 7- В в средних полях при Н=10 А/м ).

Четвертая цифра в старых справочниках означала номер материала. В современных справочниках четвертая и пятая цифры являются одним числом, означающим численную характеристику нормируемого параметра.

Если к железу добавить никель, то полученные материалы будут обладать повышенной магнитной проницаемостью (до 100000 у 79НМ, 79% никеля и небольшое количество марганца). Такие сплавы называются пермаллои, они используются для изготовления сердечников малогабаритных силовых и импульсных трансформаторов. Практически такие же результаты по магнитной проницаемости можно получить, добавляя к железу кремний (9.5%) и алюминий(5.6%). Такие сплавы называются альсиферами.

Добавки к железу и никелю молибдена, хрома, меди приводит к еще большему росту начальной магнитной проницаемости, более 100 тысяч. Такие материалы используются в миниатюрных магнитных устройствах.

Практически отсутствуют потери на вихревые токи в ферритах.

Ферриты - керамика на основе окиси железа с добавкой других оксидов, преимущественно двухвалентных металлов.

Типичное удельное сопротивление феррита на 9- 10 порядков превышает сопротивление металлов. Ясно, что вихревые токи в таком материале не возникнут. Магнитная проницаемость у ферритов обычно ниже, чем у стали .
