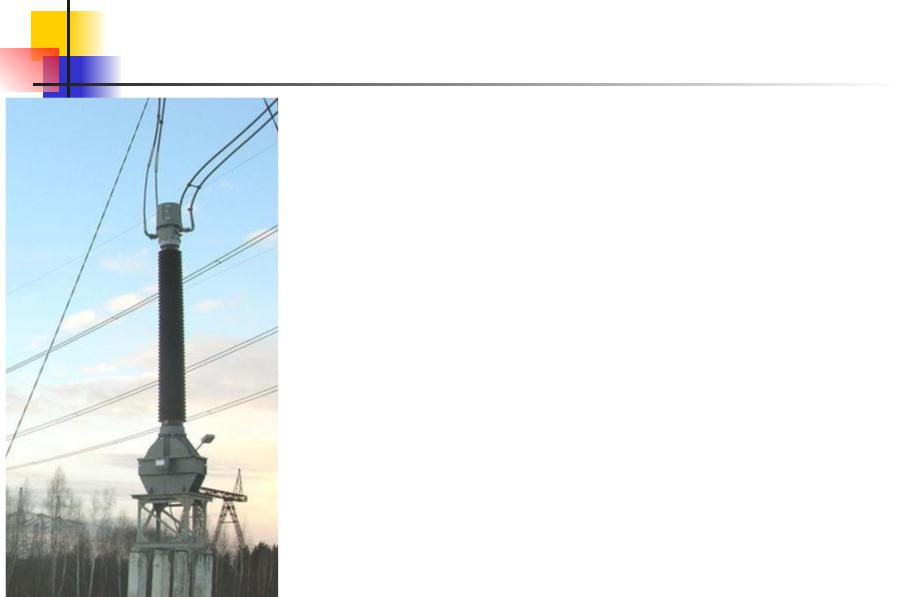

Измерительные трансформаторы тока
Трансформатор тока предназначен для уменьшения первичного тока до значений, удобных для работы измерительных приборов и реле, а также для отделения цепей измерения от первичных цепей высокого напряжения
Рабочим режимом ТТ является режим близкий к режиму КЗ вторичной обмотки. При этом первичный ток ТТ не зависит от режима работы вторичной обмотки.
Основными характеристиками ТТ являются:
-коэффициент трансформации. Значения номинального вторичного тока, как правило, равны 1 или 5 А
-класс точности (относительная погрешность по току)
Погрешности трансформаторов тока
ТТ характеризуются токовой и угловой погрешностью. |
K I |
|
I |
1íîì |
|
-коэфф-т |
||
I2íîì |
трансформации |
|||||||
I,% K I I2 |
I1 |
100% - формула расчёта токовой погрешности |
|
|||||
I1 |
|
I1 w1 cos - формула расчёта угловой погрешности |
||||||
tg 3440 K I |
I2 |
|||||||
I1w1 |
|
|
|
|
|
|
|
|
Погрешность ТТ зависит от следующих факторов:
От величины первичного тока
От величины вторичного тока (нагрузки ТТ)
От частоты тока
От угла мощности вторичной нагрузки
От средней длины магнитной силовой линии в магнитопроводе
От сечения магнитопровода
От магнитных характеристик стали магнитопровода
Способы компенсации погрешности
трансформаторов тока
Витковая коррекция
Намотка дробного числа витков
Выпрямление кривой намагничивания
Применение короткозамкнутого витка
Подмагничивание магнитопровода
Работа трансформаторов тока в переходных режимах
В переходных режимах, из-за большой доли апериодической состав- ляющей в токе КЗ погрешность ТТ существенно увеличивается.
Методы снижения погрешности ТТ в переходных режимах:
Применение внешних устройств, для обеспечения пути апериодической составляющей
Применение горячекатанных либо специальных сталей с большей магнитной проницаемостью при насыщении
Применение воздушного зазора для устранения остаточной индукции
ТТпредназначенные для работы в переходных режимах, как правило, не используются для измерения токов нормального режима работы
Конструкция трансформаторов тока
Наибольшее распространение получили электромагнитные ТТ.
На классы напряжения до 35 кВ применяются ТТ с литой эпоксидной изоляцией.
По типу первичной обмотки различают катушечные, одновитковые и многовитковые ТТ

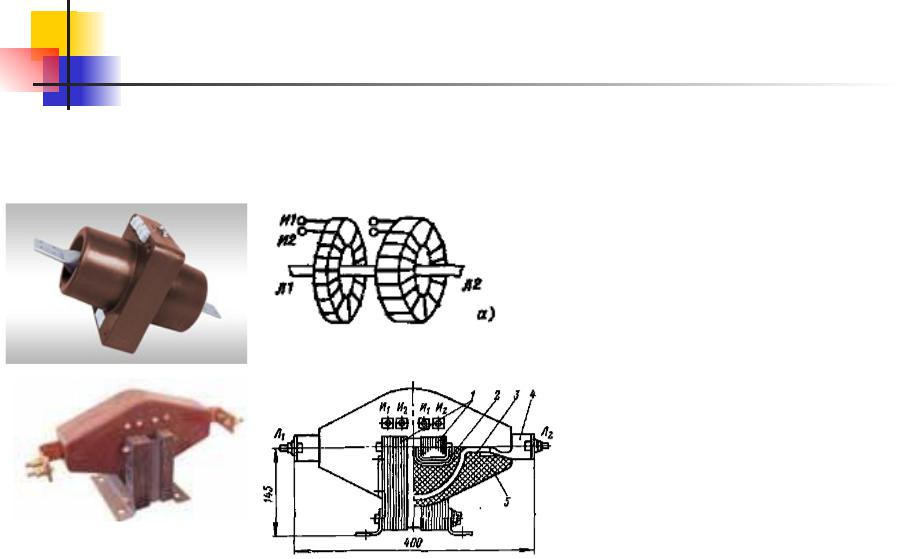

-Конструкция одновиткового проходного ТТ типа ТПОЛ
-ТТ типа ТПЛ-10 с двумя магнитопроводами
Одновитковые ТТ применяются на токи свыше 600А.
Конструкция трансформаторов тока

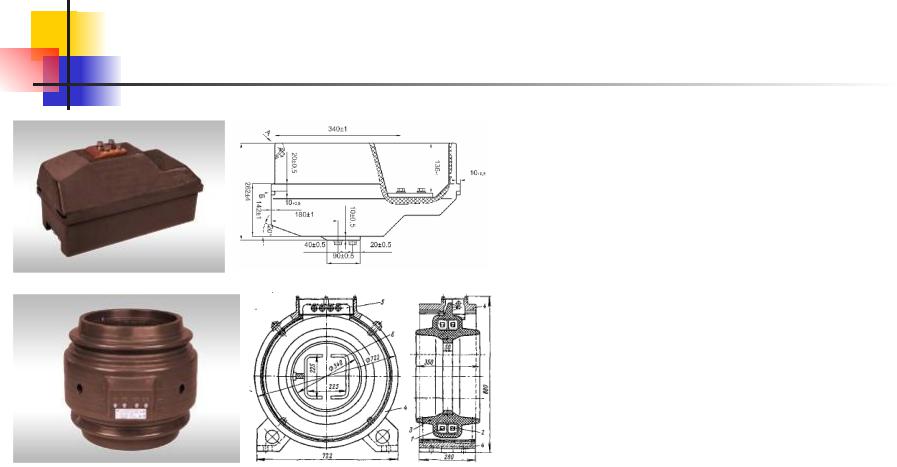

В КРУ применяют ТТ типа ТПЛК, конструктивно совмещённые с одним из штепсельных разъёмов ячейки.
На большие номинальные токи (6-20 кА) применяются шинные ТТ (типа ТШЛ)
в которых роль первичной обмотки выполняет шина, проходящая внутри трансформатора.
Конструкция трансформаторов тока

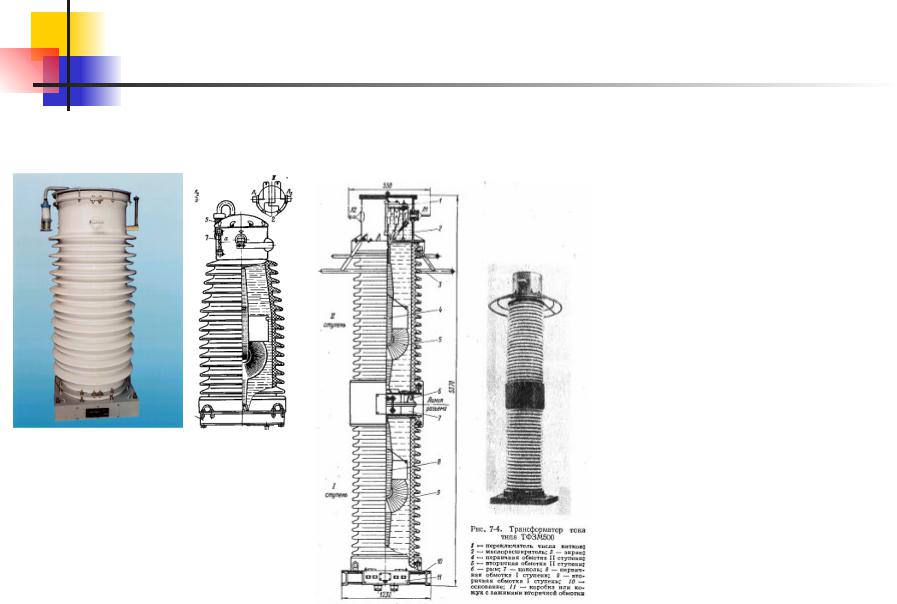

Для наружной установки, и на классы напряжения 35 кВ и выше, как правило, применяются ТТ опорного типа с бумажно-масляной изоляцией в фарфоровом корпусе.
-ТТ типа ТФЗМ с обмоткой «звеньевого» типа
На классы напряжений свыше 330 кВ применяются ТТ каскадной конструкции, что позволяет выполнять изоляцию каждой ступени каскада на половину номинального напряжения.
Обмотки ВН ТТ, как правило, имеют возможность изменения коэффициента трансформации
Конструкция трансформаторов тока

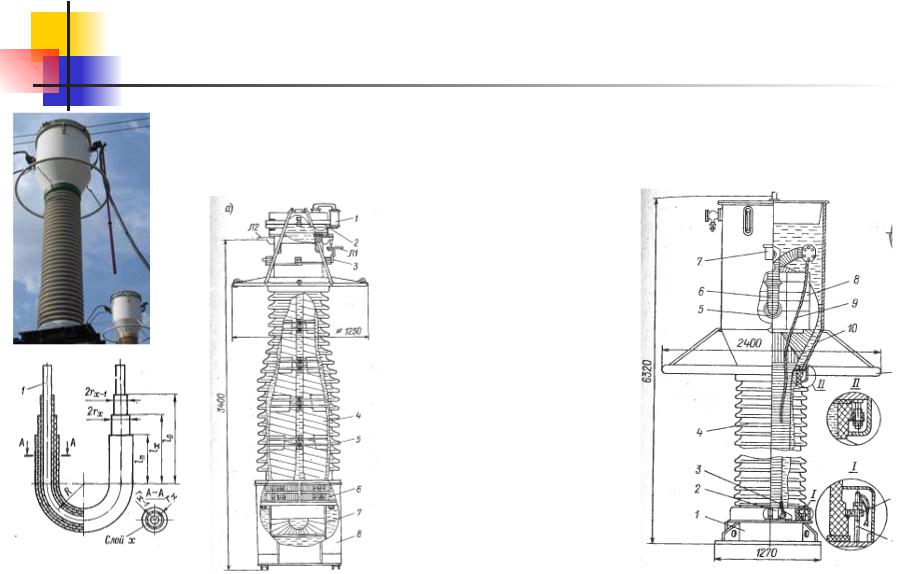

На классы напряжения 330-750 кВ применяются ТТ с изоляцией конденсаторного типа. По конструктивному исполнению различают обмотки U-образной и рымовидной формы.
ТТ типа ТФУМ-330 |
ТТ типа ТФРМ-330 |

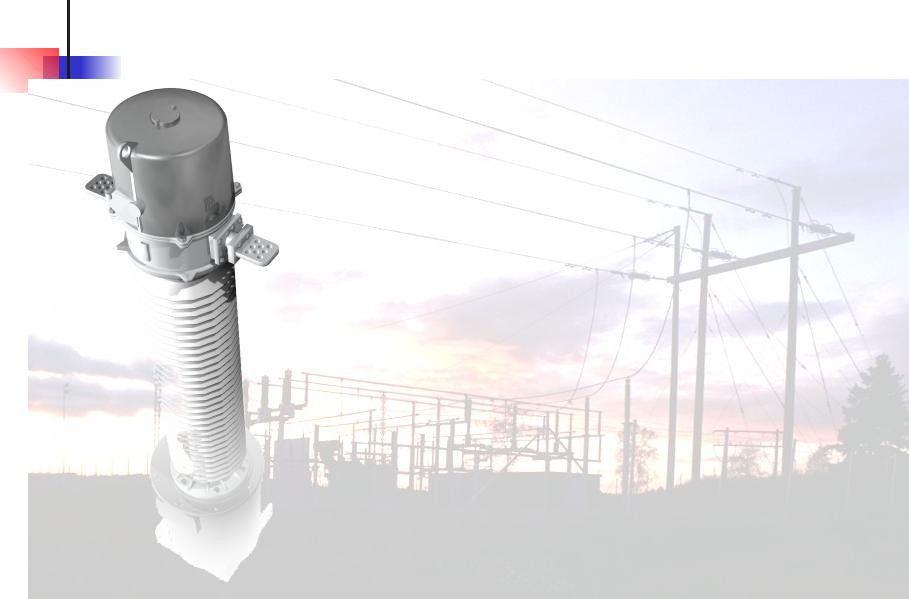

Трансформаторы тока серии
IMB
•номинальное напряжение 110-500кВ
•диапазон первичных токов 50-4000А
•высокий класс точности 0,2
•низкий уровень внутренней напряженности электрического поля 2кВ/см
•малый объем масла
•гибки в отношении количества и величины нагрузок вторичных обмоток
Трансформаторы тока серии
IMB

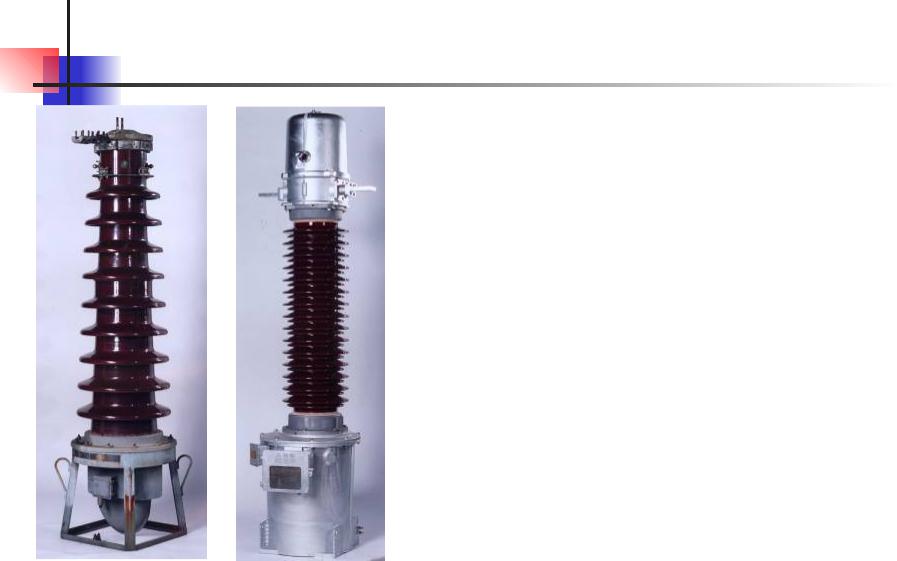

Наиболее известный трансформатор тока в мире, более 140000 фаз установлено по всему миру, от тропиков до арктических широт.
Постоянно улучшающийся дизайн на протяжении более чем 60 лет.
Высокая надежность (уровень повреждаемости в 4 раза меньше чем у других аналогов) при минимуме технического обслуживания.
1949 2000
