Конструкция ТН 110-500 кВ
|
ТН на напряжения 110-500 кВ всегда |
|
однофазного исполнения, один из выводов |
|
обмотки ВН принципиально заземляется. |
|
Магнитопровод ТН – двухстержневой. |
|
Обмотки располагаются горизонтально, |
|
на обоих стержнях. |
|
Магнитопровод изолирован от земли и |

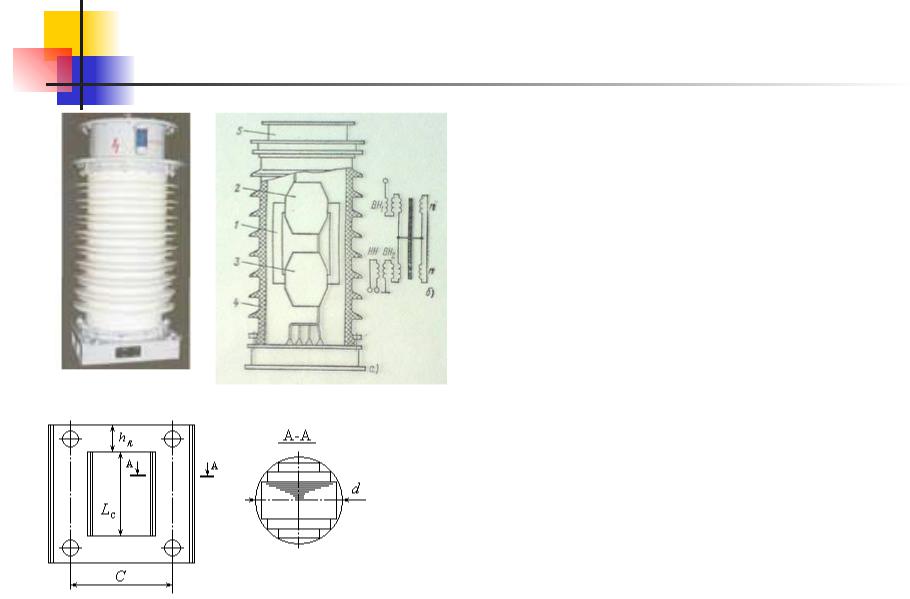

ТН типа НКФ-110 |
находится под напряжением 0,5Uном |
|
|
|
Магнитопровод с обмотками расположен |
|
внутри фарфоровой покрышки, играющей |
|
также роль бака для масла. |
Магнитопровод ТН типа НКФ
Конструкция ТН 110-500 кВ
На напряжения 220-500 кВ применяют каскадные ТН.
ТН 220 кВ состоит из двух идентичных модулей 110 кВ, ТН 330 кВ – из трёх. Исключением является ТН 500 кВ, состоящий из трёх-четырёх модулей по 125-166 кВ.
Обмотки НН есть только на нижнем каскаде.

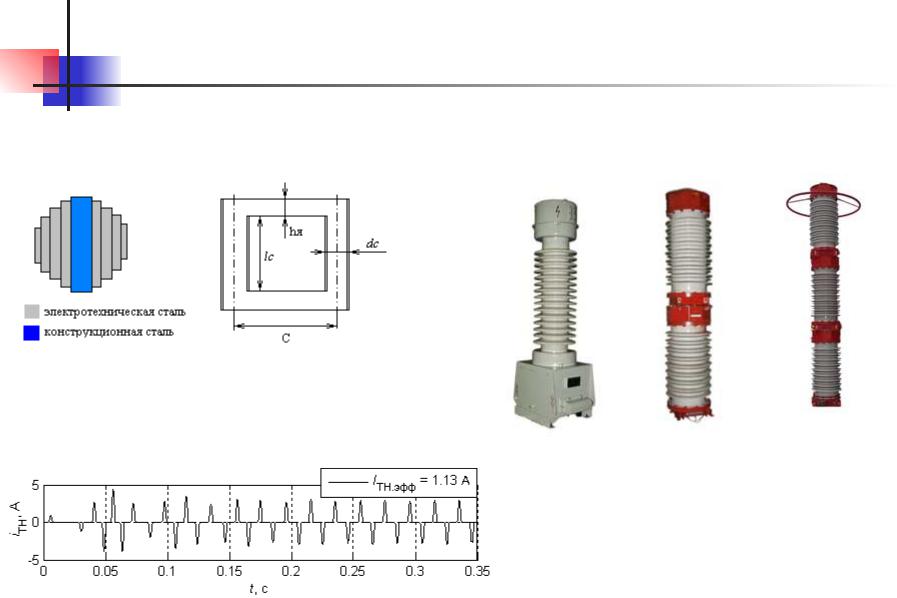

Антирезонансные ТН 110-500 кВ
ТН 110-500 кВ также подвержены повреждениям из-за феррорезонанса. Антирезонанс- ные ТН 110-500 кВ имеют обозначение НАМИ.
В конструкции магнитопровода ТН типа НАМИ используется толстолистовая конструкционная сталь
ТН типа НАМИ 110-500 кВ
- феррорезонансный процесс в ТН типа НКФ при отключении холостой ошиновки

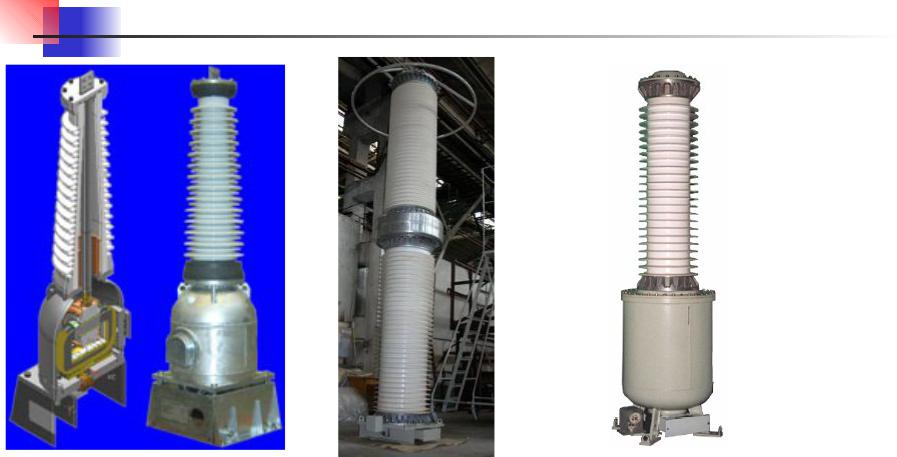

Элегазовые трансформаторы
напряжения
ТН типа ЗНГ-110 |
ТН типа НКГ-500 |
ТН типа НОГ-220 |
|
|
ТН с элегазовой изоляцией чаще выполняются ёмкостного типа, но есть и электромагнитные ТН с элегазовой изоляцией

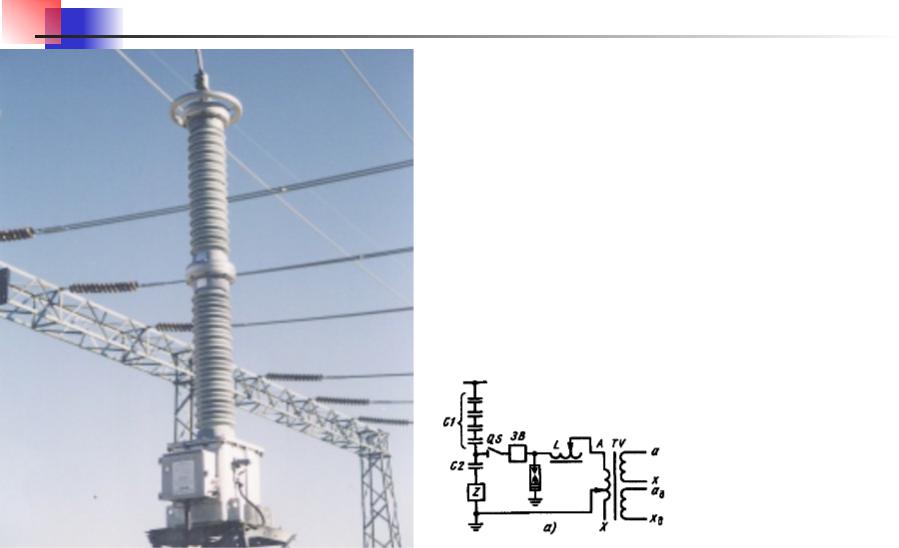

Ёмкостные трансформаторы
напряжения
По своей сути представляют собой ёмкостный делитель напряжения.
В конструкцию ёмкостного ТН входит также электромагнитный ТН, регулируемая катушка индуктивности, защитные аппараты и средства высокочастотной связи.
Выпускаемые в России ТН ёмкостного типа имеют обозначение НДЕ.

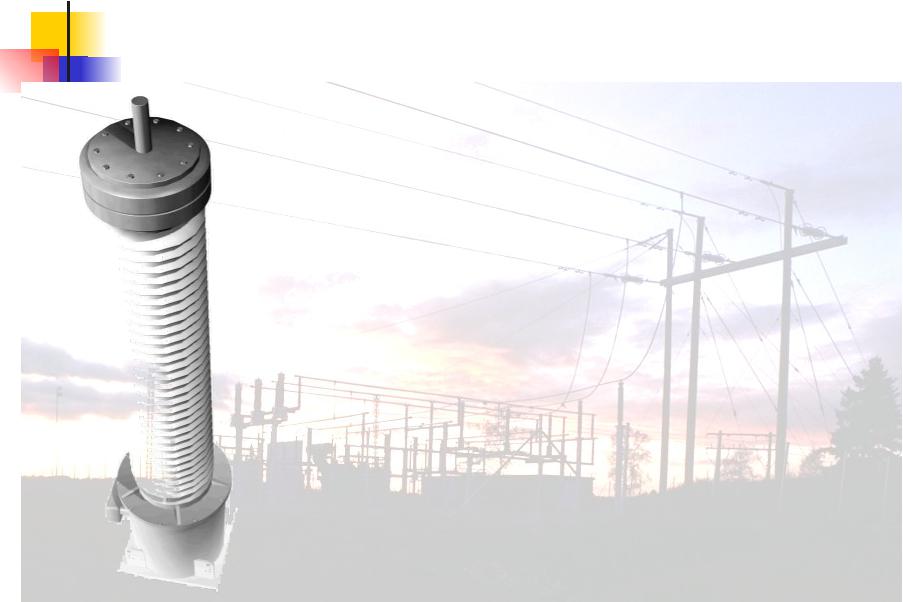

ТН ёмкостного типа серии CP
•номинальное напряжение 110-750кВ
•высокий класс точности 0,2
•высокая емкость
•минимальный риск повреждения из-за феррорезонанса
•высокая стабильность точностых характеристик
•возможность подключения аппаратуры высокочастотной связи
ТН ёмкостного типа серии CP
В различных модификациях производится с начала 50-х годов.
Смешанная диэлектрическая система позволяет использовать их в цепях коммерческого учета.
Установлено более 25000 фаз в более чем 100 странах мира
1955 2000

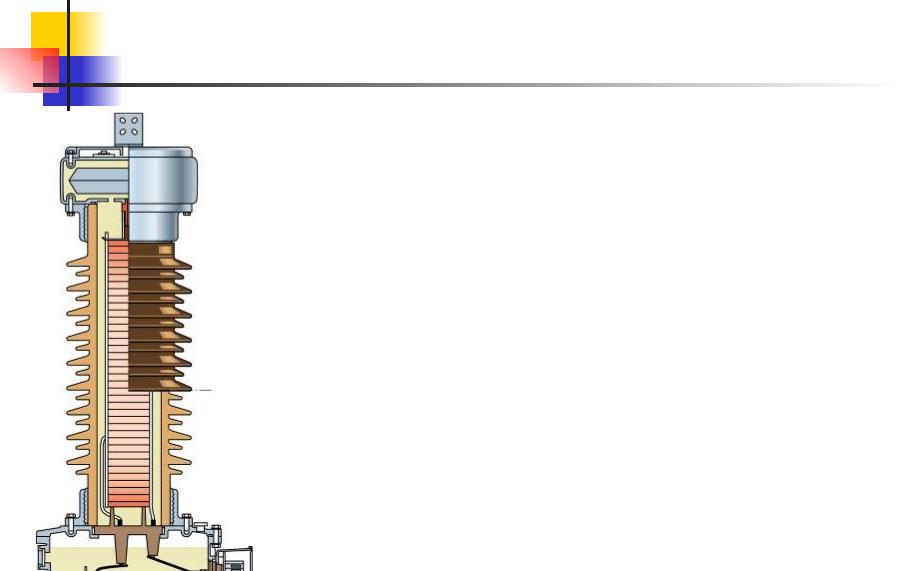

ТН ёмкостного типа серии CP
Номинальное напряжение72-800 кВ
Емкостной делитель
Высокая или экстра высокая емкость
Смешанный тип изоляции: 2 слоя бумаги + 1 слой полипропиленовой пленки, стабильность в 3-4 раза больше чем у других типов
Преимущества
Лучшая стойкость в переходных режимах
Высокая стабильность точностных характеристик
Лучшие способности при работе с ВЧ связью

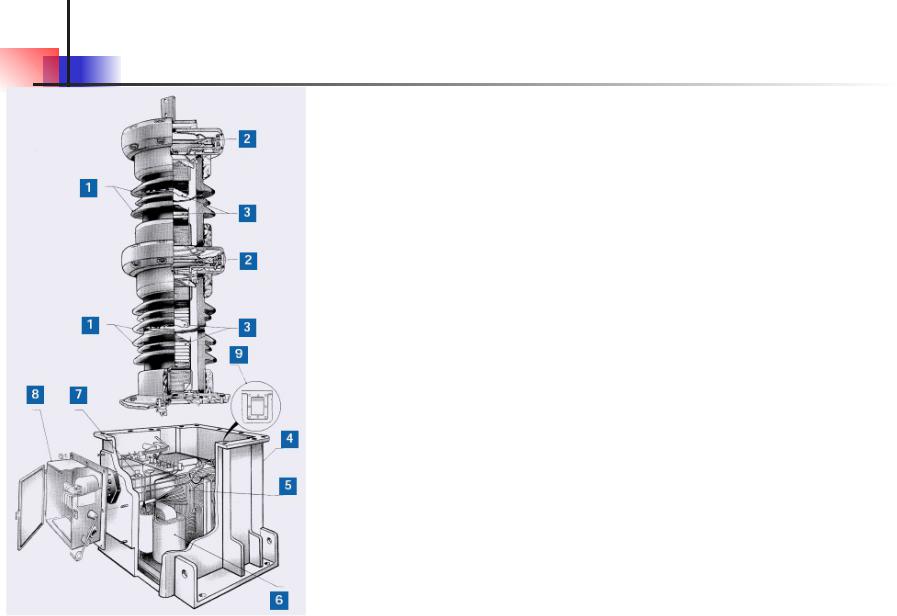

Ёмкостный ТН типа TEMP
1.Фарфоровая оболочка
2.Заполненный маслом расширительный бачок
3.Секции конденсатора
4.Основание, заполненное маслом
5.Промежуточный трансформатор
6.Токоограничивающий реактор
7.Стабилизирующая вторичная нагрузка
8.Низковольтная распределительная коробка
9.Окошко для контроля уровня масла
