Измерительные трансформаторы напряжения
Трансформаторы напряжения служат для преобразования высокого напряжения в низкое, стандартной величины, удобное для работы измерительных приборов и реле.
Основные параметры ТН:
Номинальные напряжения обмоток
Номинальный коэффициент трансформации
Погрешность по напряжению
Угловая погрешность
По конструкции ТН напоминают силовые трансформаторы На напряжения 6-35 кВ выпускаются ТН как однофазной, так и трёхфазной конструкции. На напряжения 110 кВ и выше выпускаются однофазные ТН.
ТН на напряжения 220 кВ и выше имеют каскадную конструкцию.
Трансформаторы напряжения 6-35 кВ
Различают заземляемые и незаземляемые ТН 6-35 кВ. Одной из основных функций заземляемых ТН является контроль изоляции сети. По виду изоляции различают ТН с масляной и с литой эпоксидной изоляцией.
Заземляемые ТН: НТМИ, НТМК, ЗНОМ, ЗНОЛ. Незаземляемые ТН: НОМ, НОЛ

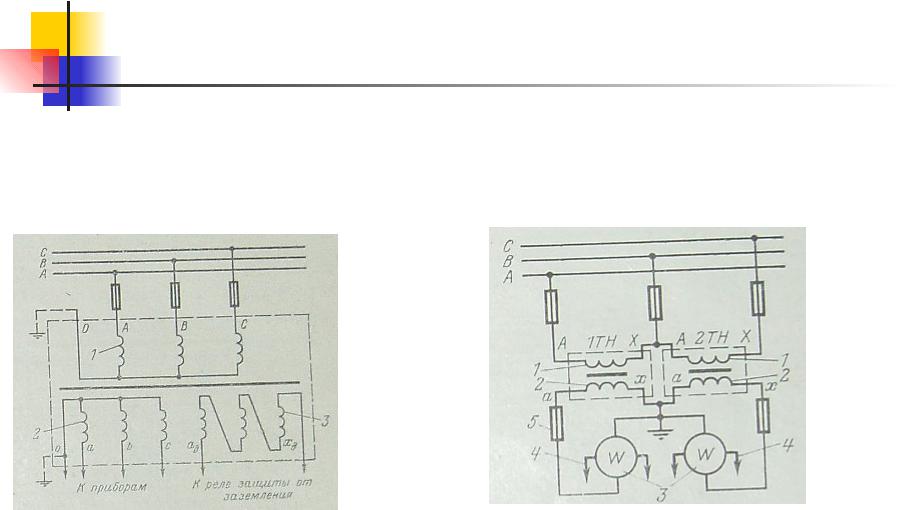

Присоединение к сети заземляемых |
Присоединение к сети однофазных |
ТН |
незаземляемых ТН |

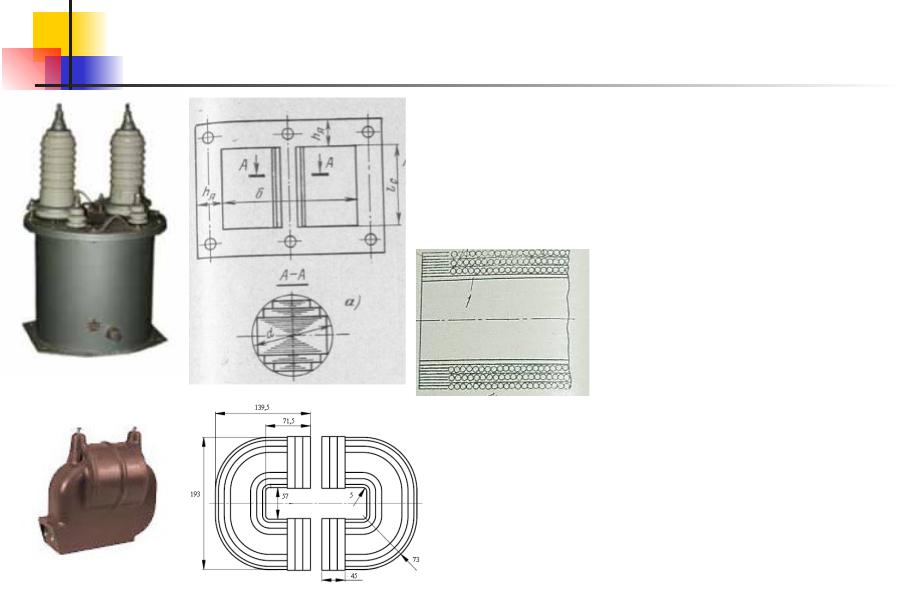

Конструкция ТН 6-35 кВ
Однофазные незаземляемые ТН имеют два вывода, изолированные на номинальное напряжение.
Магнитопровод ТН – бронестержневого типа Обмотки ТН – как правило, многослойные, циллиндрические и катушечные
ТН типа НОМ-6
ТН с литой изоляцией обычно имеют витой разъёмный магнитопровод.
ТН типа НОЛ-6
Конструкция ТН 6-35 кВ
Заземляемые ТН – трёхобмоточные, со вторичными обмотками, рассчитаными на 100 и 100/√3 В

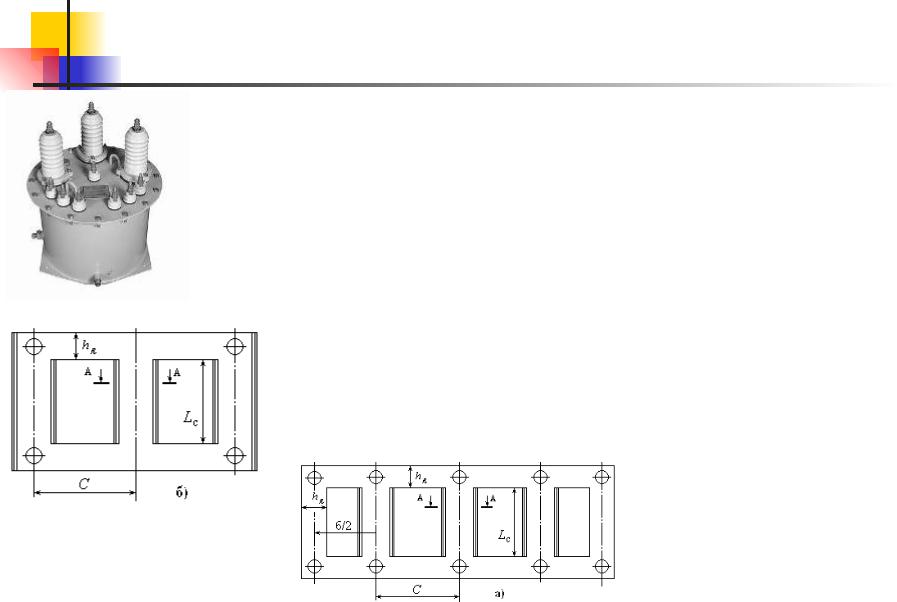

ТН типа НТМК не предназначены для контроля изоляции сети и выполняются с трёхстержневым магнитопроводом
У заземляемых ТН, предназначенных для контроля изоляции ТН типа НТМИ-10 (ТНКИ) необходимо обеспечить путь магнитному потоку
нулевой последовательности.
ТНКИ трёхфазного исполнения выполняются либо с пятистержневым магнитопроводом, либо с тремя отдельными магнитопроводами в одном корпусе
Магнитопровод ТН типа НТМК Магнитопровод ТН типа
НТМИ-18
Конструкция ТН 6-35 кВ
ТНКИ могут представлять собой трёхфазную группу из однофазных ТН типа ЗНОМ (ЗНОЛ)
Эти ТН выполняются с одним изолированным выводом обмотки ВН, второй вывод обмотки принципиально заземляется.
Заземляемые ТН характеризуются меньшими чем у незаземляемых ТН значениями рабочей индукции, т.к. при ОЗЗ в сетях 6-35 кВ напряжение на здоровых фазах возрастает до линейного.
ТН типа ЗНОМ-35 ТН типа ЗНОЛ-6
Трёхфазная группа ТН типа ЗНОЛП-6
Антирезонансные ТН 6-35 кВ
|
2 |
|
|
|
|
|
1 |
|
|
|
|
U o.e |
0 |
|
|
|
|
1 |
|
|
|
|
|
|
|
|
|
|
|
|
2 |
|
|
|
|
|
3 |
0.15 |
0.2 |
0.25 |
0.3 |
|
0.1 |
||||
|
|
|
t, c |
|
|
|
4 |
|
|
|
|
|
2 |
|
|
|
|
, A |
0 |
|
|
|
|
|
|
|
|
|
|
òí |
|
|
|
|
|
i |
2 |
|
|
|
|
|
|
|
|
|
|
|
4 |
|
|
|
|
|
6 |
0.2 |
0.3 |
0.4 |
0.5 |
|
0.1 |
||||
|
|
|
t, c |
|
|

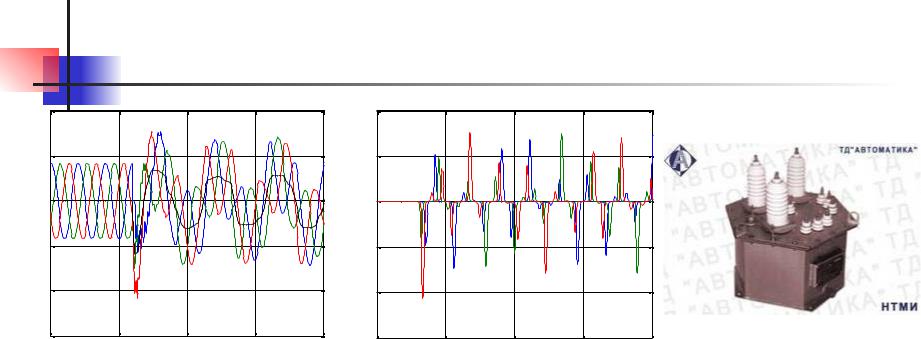

Напряжения и токи в фазах ТНКИ в режиме феррорезонанса
Заземляемые ТН подвержены возникновению автоколебательного процесса в контуре нулевой последовательности сети с ТН в результате ОДЗ или отключения ОЗЗ.
Это явление, также называемое «феррорезонанс», является основной причиной повреждения заземляемых ТН. Большинство разрабатываемых в настоящее время ТН имеет антирезонансную конструкцию.
Современные антирезонансные трансформаторы напряжения 6-35 кВ

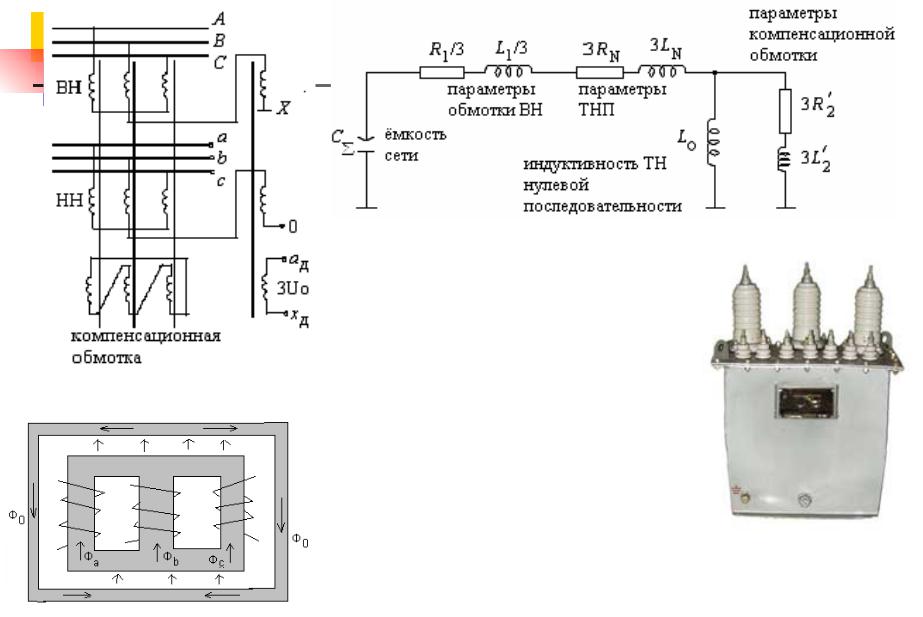

Антирезонансные ТН типа НАМИ
Эквивалентная схема нулевой последовательности сети сТН типа НАМИ
ТН типа НАМИ выполнен с трёхстержневым
Принципиальная схема магнитопроводом
Магнитное сопротивление потоку нулевой после- довательности из за воздушного зазора очень велико
Антирезонансный ТН типа НАМИТ
В нейтральную точку обмотки ВН ТН типа НАМИТ включён дополнительный трансформатор (ТНП), вторичная обмотка которого коммутируется релейной защитой в зависимости от напряжения нулевой последовательности.

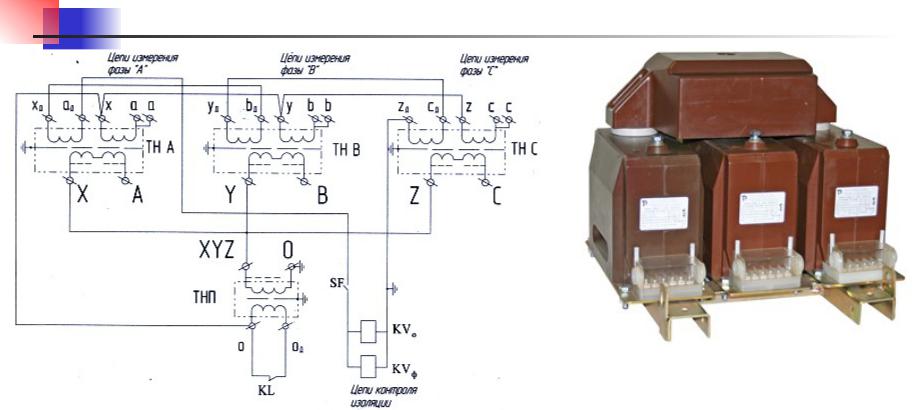

Трёхфазная антирезонансная группа
ТН типа НАЛИ-СЭЩ
Трёхфазная группа образована из однофазных трансформаторов типа
Принципиальная схема НОЛ с двумя изолированными выводами обмотки ВН
В конструкции ТН типа НАЛИ также применяется ТНП с коммутируемой вторичной обмоткой.
