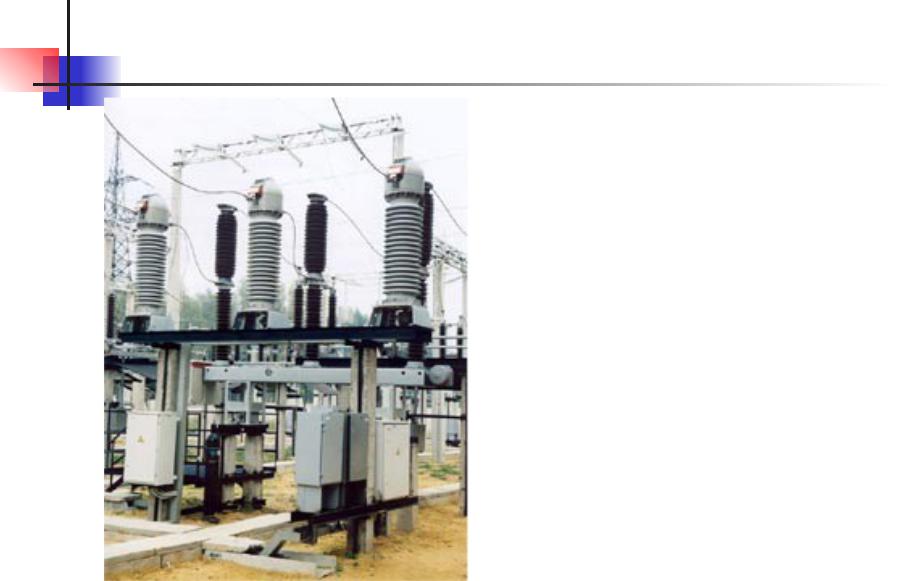

Выключатели элегазовые
баковые типа ВГБУ-220-2000
Выключатель элегазовый колонковый 110кВ. Фирма
АВВ.
Выключатели элегазовые колонковые
Серия ВГП |
Серия 3AP1 |
Выключатель элегазовый трех
полюсный
Параметры:
Фирма – АВВ;
Тип – LTB;
Un = 110 кВ;
In = 2500A
Элегазовый выключатель |
Элегазовый |
35 кВ |
выключатель |
|
vf 12 |
Элегазовые
выключатели
Колонковые выключатели серии LTB (фирма ABB)
|
|
Тип выключателя |
|
LTB D1/B |
LTB E1 |
LTB E2 |
|
|
|
|
|
|
|
||||
|
|
Uном, кВ |
|
72,5-170 |
245 |
362-550 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Iраб., А |
|
3150 |
4000 |
4000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
Iоткл., кА |
|
40 |
40 |
50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Элегазовые
выключатели
До напряжения 300 кВ один разрыв на полюс. Колонковые выключатели
cерии HPL (фирма ABB)
|
Тип выключателя |
|
Uном, кВ |
|
Iоткл., А |
|
|
|
|
|
|
||||||
|
|
|
|
|
||||
|
|
|
|
|
|
|
|
|
|
HPLA1 |
|
72,5-170 |
|
50/63 |
|
|
|
|
|
|
|
|
|
|
|
|
|
HPLA2 |
|
245-362 |
|
50/63 |
|
|
|
|
|
|
|
|
|
|
|
|
|
HPL B1 |
|
245-300 |
|
31,5/40/50 |
|
|
|
|
|
|
|
|
|
|
|
|
|
HPL B2S |
|
362-420 |
|
40/50 |
|
|
|
|
HPL B2 |
|
362-550 |
|
40/50/63 |
|
|
|
|
HPL800TB4 |
|
800 |
|
50/63 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Элегазовые генераторные выключатели
ОСОБЕННОСТИ
•Ток отключения до 190кА
•Малое время отключения, не более 60мсек до полного погасания дуги
•Способность отключать токи с апериодической составляющей до 75%
•Способность отключать токи при рассогласовании фаз на 1800
•Возможность выбора требуемой комплектации генераторного распредустройства
•Низкие эксплуатационные расходы

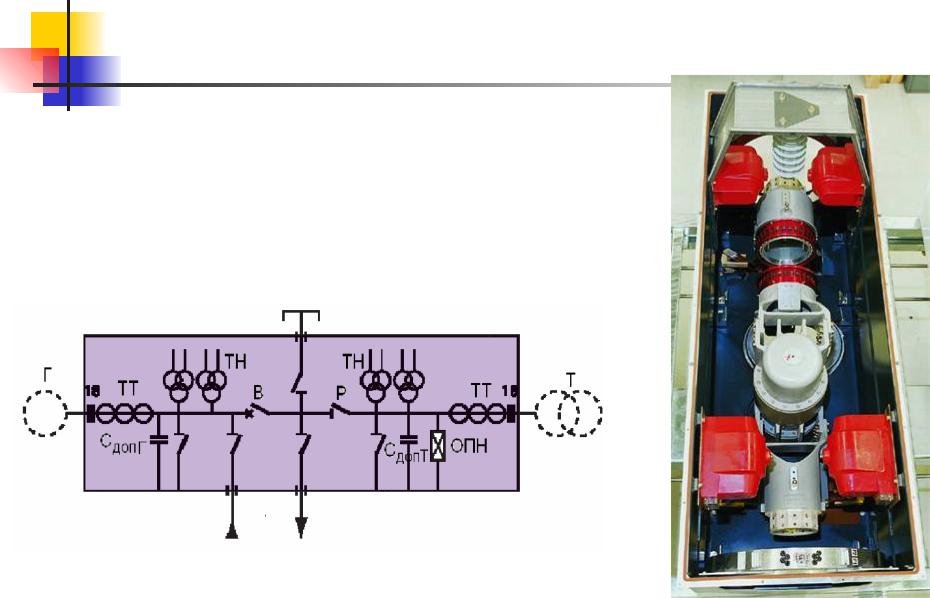

Элегазовые генераторные выключатели
В настоящее время все фирмы поставляют элегазовые генераторные выключатели входящими в состав элегазового генераторного комплекса.
Элегазовые генераторные выключатели
190 |
|
|
Номинально |
Uн=24-30кВ |
|
|
отключаемый ток КЗ, кА |
HEC 3-8 |
120
Uн=15,8/25,3кВ HECI 3/5 - R
63
50
Uн=21кВ |
Uн=21кВ |
|
|
|
|
HGI 2-3 |
|
HGC 3 |
|
|
|
|
|
|
|
|
|
6300 |
|
7700 |
9000 |
28000 |
|
Номинальный рабочий ток, А |
(8000) |
|
|
|
|
