Маломасляные выключатели

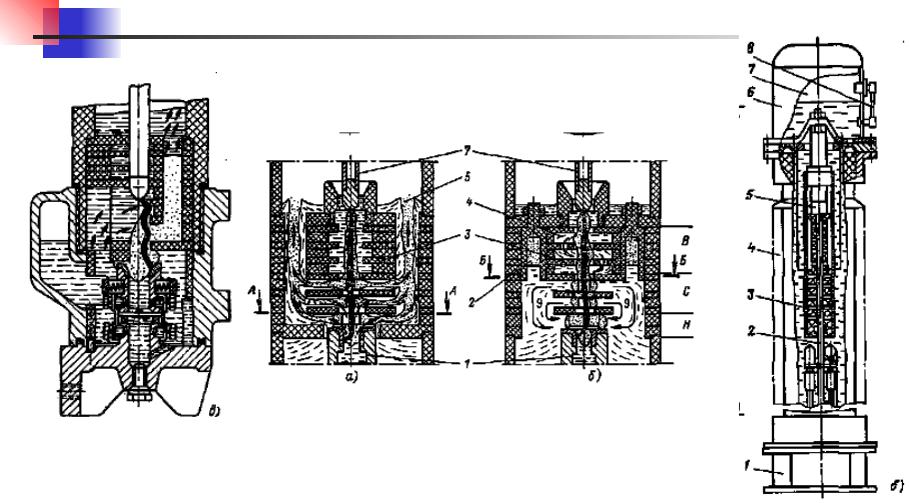

Гашение дуги в выключателе
Гашение дуги в ВГМ-20 выключателе
ВМП-10
Выключатель ВМТ-110
Маломасляные выключатели
Преимущества маломасляных выключателей
Малое количество масла
Малая масса
Более удобный, чем у баковых выключателей доступ к контактам
Недостатки маломасляных выключателей
Пожаро и взрывоопасность
Необходимость частой замены масла
Большое время отключения
Трудность установки встроенных ТТ
Малая отключающая способность
Маломасляные выключатели

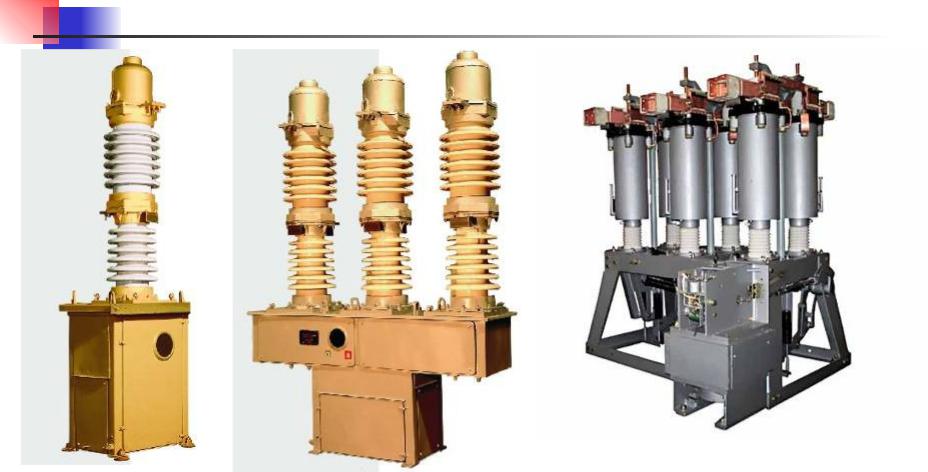

Маломасляный генераторный Одно и трёхполюсные маломасляные выключатель МГУ-20 выключатели серии ВМУЭ-35
Воздушные выключатели
В воздушных выключателях гашение дуги осуществляется сжатым воздухом, а изоляцией служит фарфор или другие твёрдые диэлектрические материалы.
Воздушные выключатели

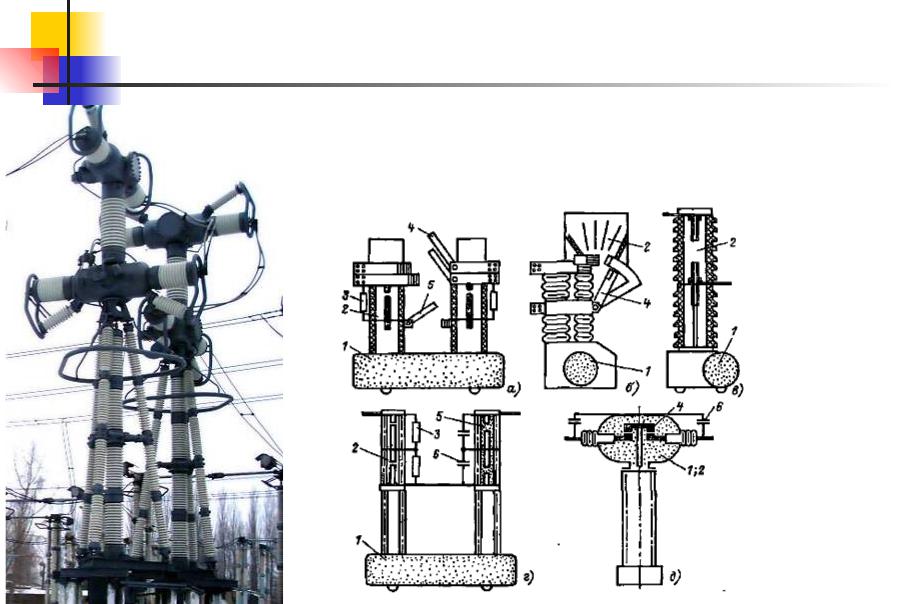

Дугогасительный модуль выключателя ВНВ
Схема выключателя ВВБ-110
Воздушные выключатели
Преимущества воздушных выключателей
Пожаро и взрывобезопасность
Быстродействие
Высокая отключающая способность
Лёгкий доступ к контактам
Надёжное отключение ёмкостных токов
Пригодность как к наружной, так и к внутренней установке
Недостатки воздушных выключателей
Необходимость наличия компрессорной установки
Сложная конструкция
Высокая стоимость
Трудность установки встроенных трансформаторов тока
Наличие ёмкостных делителей напряжения

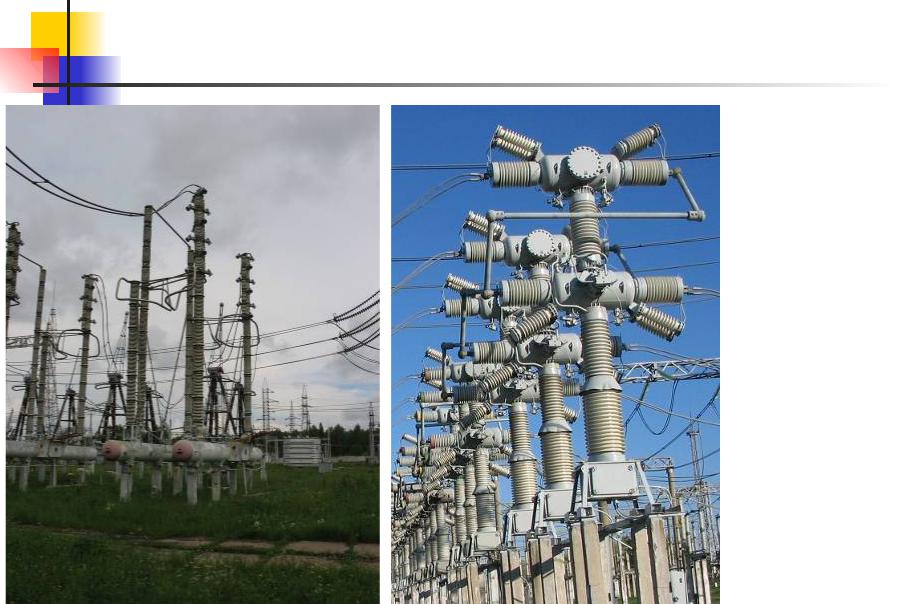

Воздушные выключатели
Воздушные выключатели

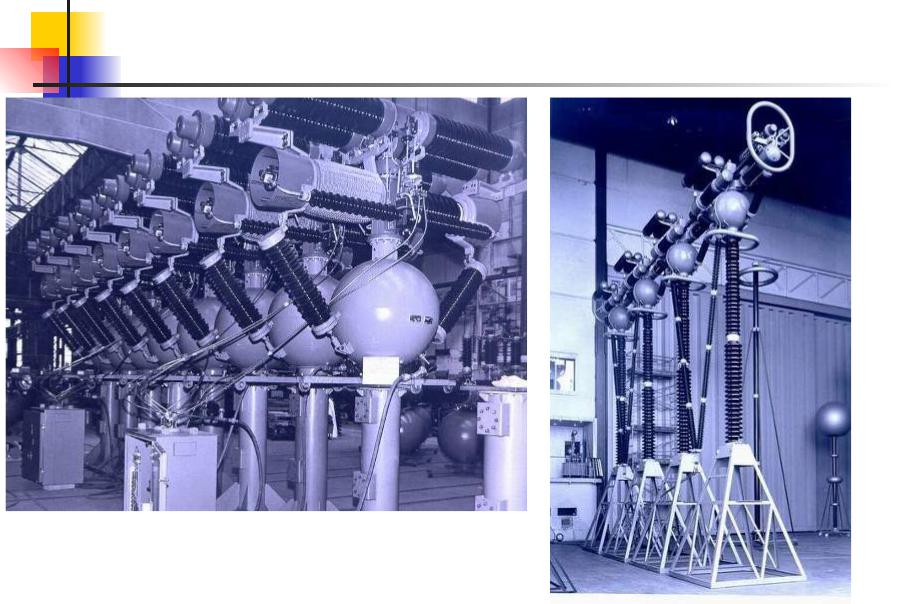

Воздушные выключатели 230 и 315 кВ (Канада)
Элегазовые выключатели Свойства элегаза
Элегаз (электроотрицательный газ) – соединение серы и фтора SF6.
Кего положительным свойствам следует отнести:
Высокую (в 2…3 раза выше, чем у воздуха) электрическую прочность
Высокие дугогасящие свойства
Химическая инертность
Отрицательные свойства элегаза:
Наличие температуры перехода в жидкое состояние
С увеличением давления температура перехода в жидкое состояние сдвигается в область положительных температур.
Основные свойства
элегаза
Элегаз (электроотрицательный газ) – соединение серы и фтора SF6.
Электрическая прочность при одинаковом давлении в 2,5 раза выше, чем у воздуха
Высокая удельная объёмная теплоёмкость (в 4 раза выше, чем у воздуха) позволяет повысить нагрузку токоведущих частей
Номинальный ток отключения ДГК при продольном
дутье в 5 раз выше, чем у воздуха
Малая напряженность электрического поля в столбе
дуги и более слабовыраженный эффект
термодинамической закупорки сопла
Газ инертен и нетоксичен. Продукты разложения элегаза могут быть опасны
