- •Закрытые распределительные устройства
- •ЗРУ 6-10 кВ с одной системой шин
- •ЗРУ 6-10 кВ с одной системой шин
- •Крупноблочные ЗРУ 6-10 кВ
- •ЗРУ 6-10 кВ с двумя системами шин
- •ЗРУ 6-10 кВ с двумя системами шин
- •Комплектные распределительные устройства (КРУ)
- •КРУ 6-10 кВ с маломасляными выключателями
- •КРУ 6-10 кВ с вакуумными выключателями
- •Комплектные распределительные устройства наружной установки
- •Комплектные распределительные устройства наружной установки
- •Комплектные распределительные устройства с элегазовой изоляцией
- •Ячейка с двойной Сечениесистемой шин
- •Ячейка с двойной системой шин
- •Двойная система шин - шиносоединительная ячейка
- •Двойная система шин - сечение ячейки
- •Двойная система шин - сечение ячейки
- •Ячейка с одинарной системой шин
- •Ячейка с одинарной системой шин
- •Кольцевая система - 3-х-мерная проекцияD
- •Кольцевая система - 3-х-мерный вид спереди
- •Выключатель ELK SD14
- •Выключатель ELK SD14
- •Привод выключателя, тип ELK HMB1
- •Привод выключателя, тип ELK HMB1
- •Привод выключателя, тип ELK HMB1
- •Разъединитель ELK TY14
- •Разъединитель ELK TY14
- •Разъединитель ELK TW14
- •Разъединитель ELK TW14
- •Привод ELK BAC1
- •Привод ELK BAE1
- •Трансформатор напряжения ELK PI14
- •Трансформатор тока ELK CN14 (1120 мм)
- •Трансформатор тока ELK CN14 (560 мм)
- •Трансформатор тока ELK
- •Трансформатор тока ELK CN14
- •Ограничитель перенапряжений ELK AZ14
- •Соединительная шина ELK VG14
- •Соединительный элемент ELK V.14
- •Параллельный компенсатор ELK VP14
- •Боковой соединительный модуль ELK VQ14
- •Присоединение шины к изолятору ELK14
- •Изолятор ELK I.14
- •Ввод ELK HB14 с композитным изолятором
- •Ввод ELK HD14 с фарфоровым изолятором
- •Ввод типа ELK
- •Кабельная коробка ELK HK14
- •Присоединение трансформатора ELK HT14
- •Перенос в здание
- •Перенос в здание
- •Механические заводские испытания
- •Транспортная единица КРУЭ 500 кВ
- •420 kV GIS Pradella,
- •420 kV GIS Pradella,
- •420 kV GIS Eemshaven,
- •420 kV GIS Lechhausen,
- •530 kV GIS Jiangmen, China
- •530 kV GIS Jiangmen, China
- •550 kV GIS Shajiao, China
- •550 kV GIS Yantan, China
- •Комплектные трансформаторные подстанции
- •Открытые распределительные устройства 35-220 кВ
- •Открытые распределительные устройства 330-500 кВ

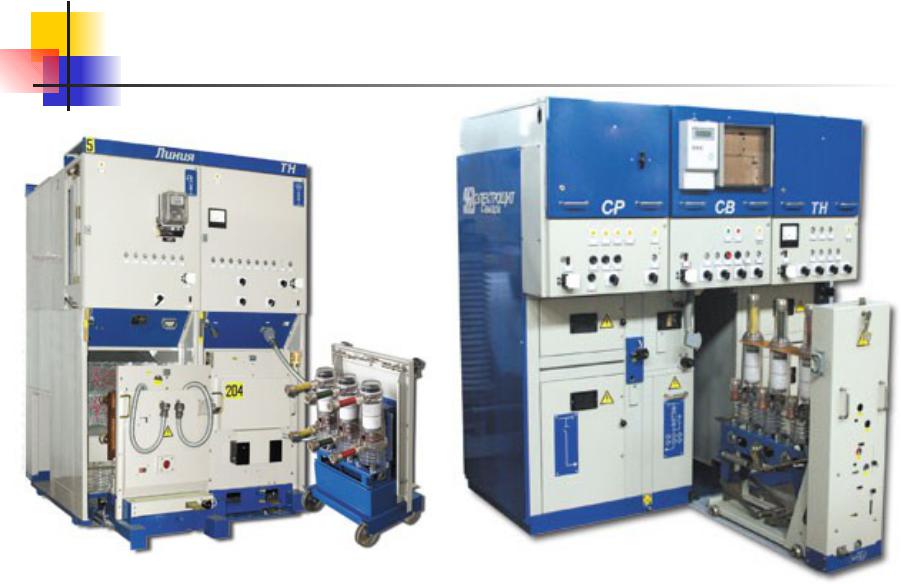

КРУ 6-10 кВ с вакуумными выключателями
КРУ СЭЩ 63 |
КРУ СЭЩ 66 |

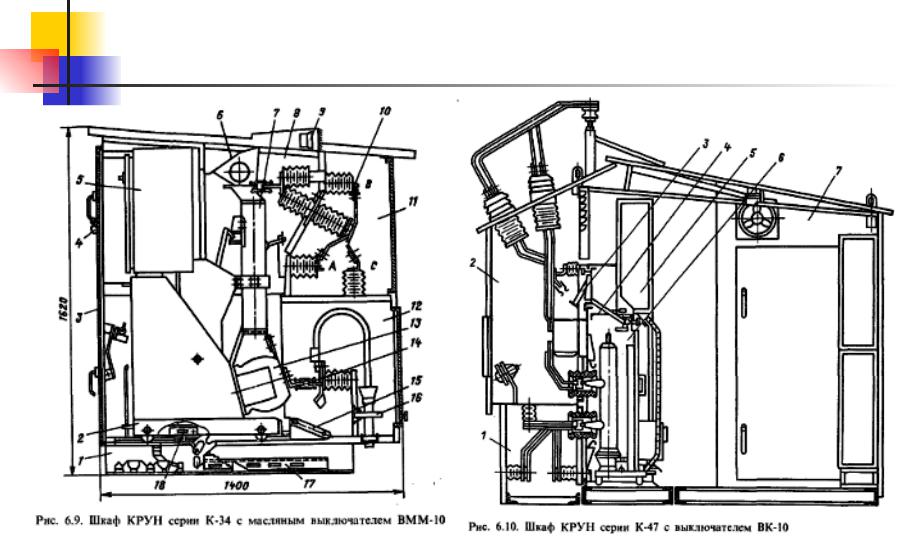

Комплектные распределительные устройства наружной установки
КРУН предназначены для установки вне помещений. Шкафы КРУН имеют уплотнения, обеспечивающие защиту от загрязнения и атмосферных осадков.

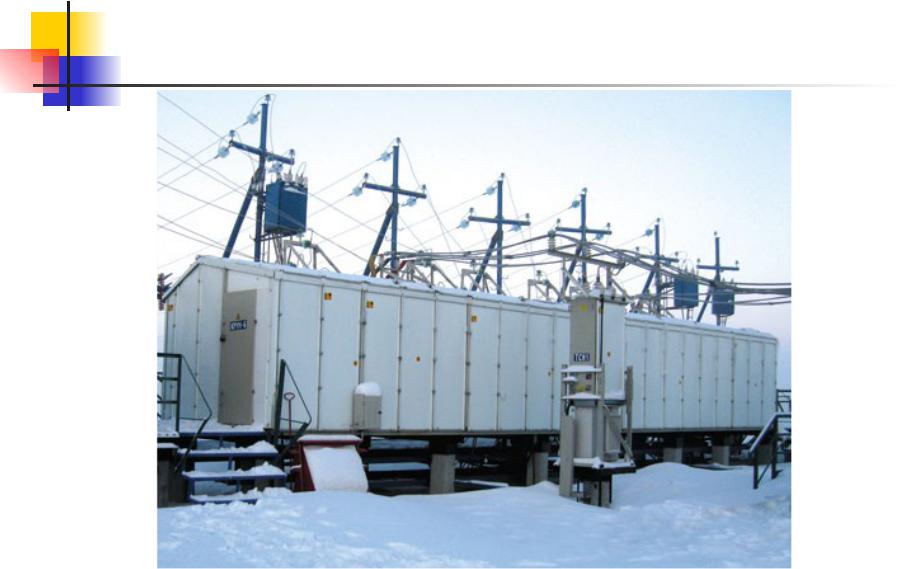

Комплектные распределительные устройства наружной установки
КРУН СЭЩ 59

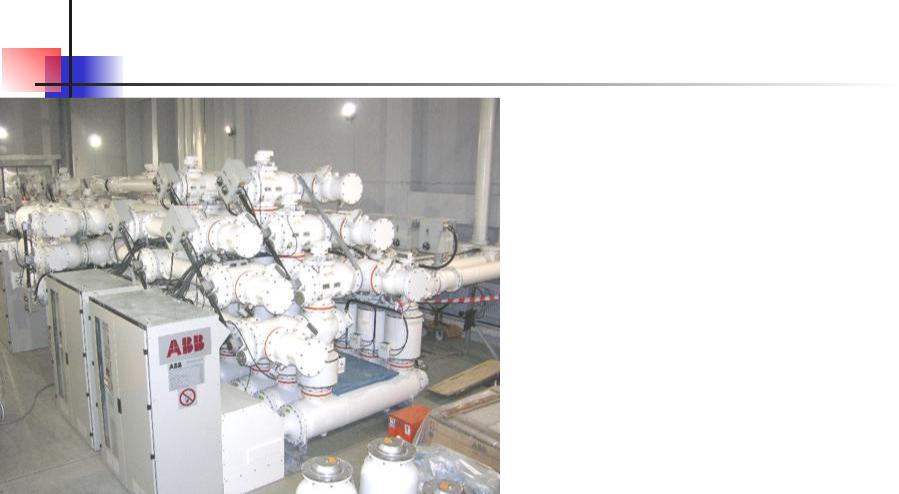

Комплектные распределительные
устройства с элегазовой изоляцией
Применение элегаза позволяет создать компактные КРУ на напряжения до 800 кВ.
Каждый элемент КРУЭ выполняется в виде герметичного блока.
Блоки соединяются при помощи газо- плотных фланцев и втычных контактов розеточного типа.
Применение КРУЭ позволяет сократить размеры РУ в 10-15 раз по сравнению с открытыми РУ.

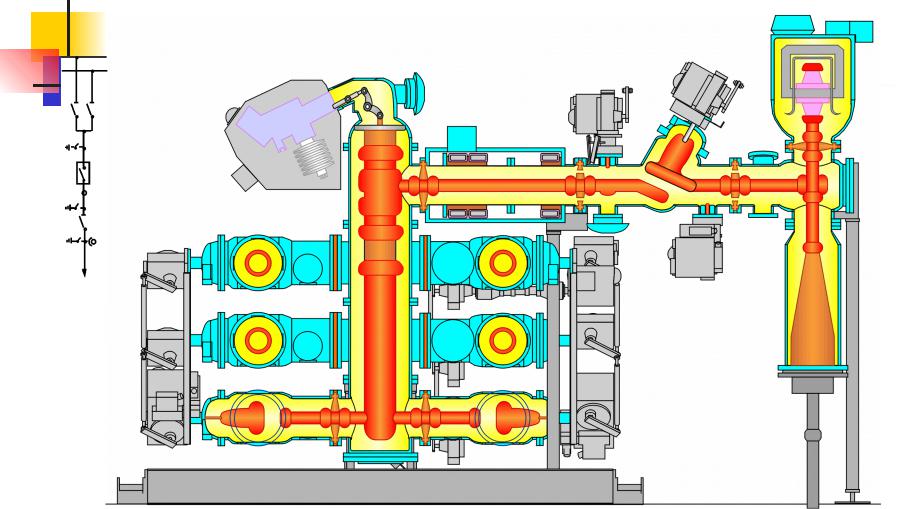

Ячейка с двойной Сечениесистемой шин

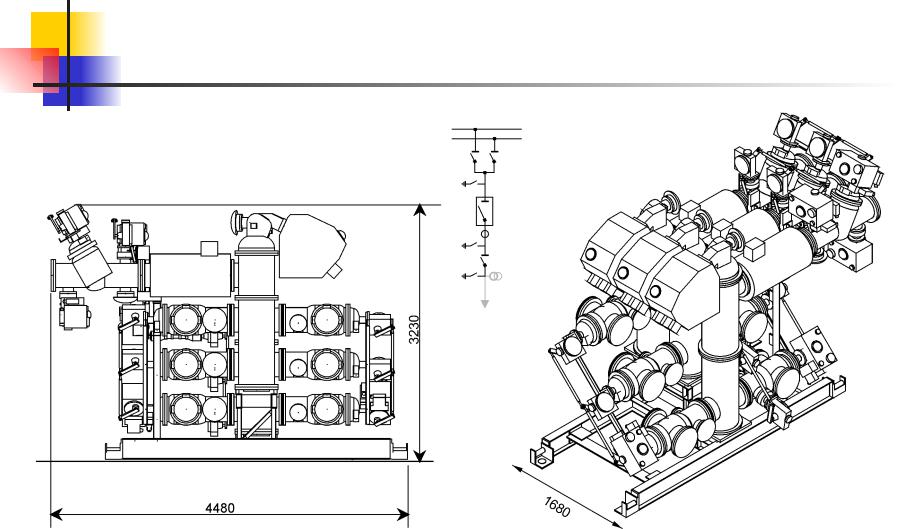

Ячейка с двойной системой шин

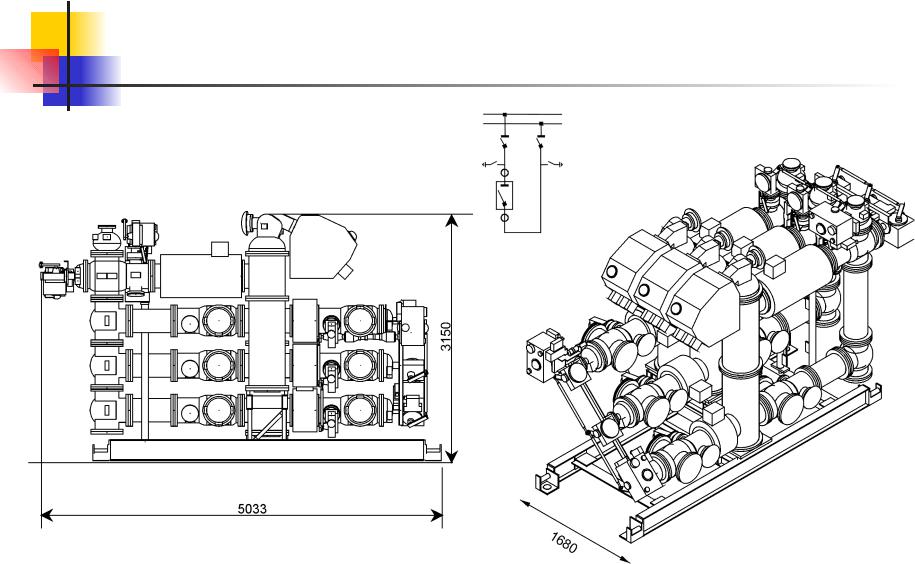

Двойная система шин - шиносоединительная ячейка

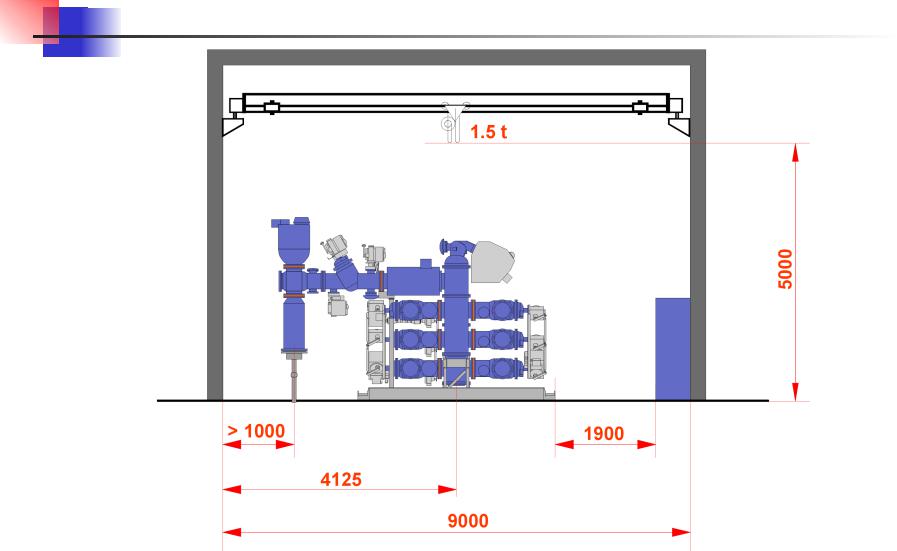

Двойная система шин - сечение
ячейки

Двойная система шин - сечение
ячейки

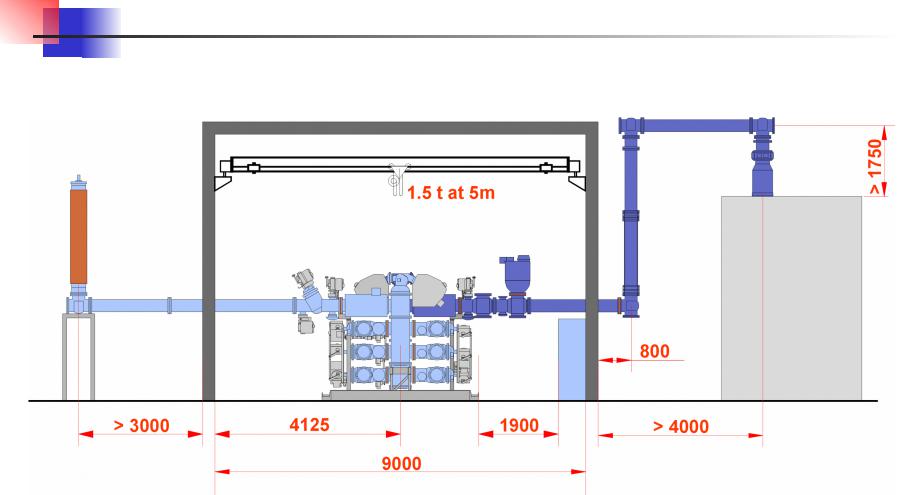

Присоединение ВЛ и трансформатора

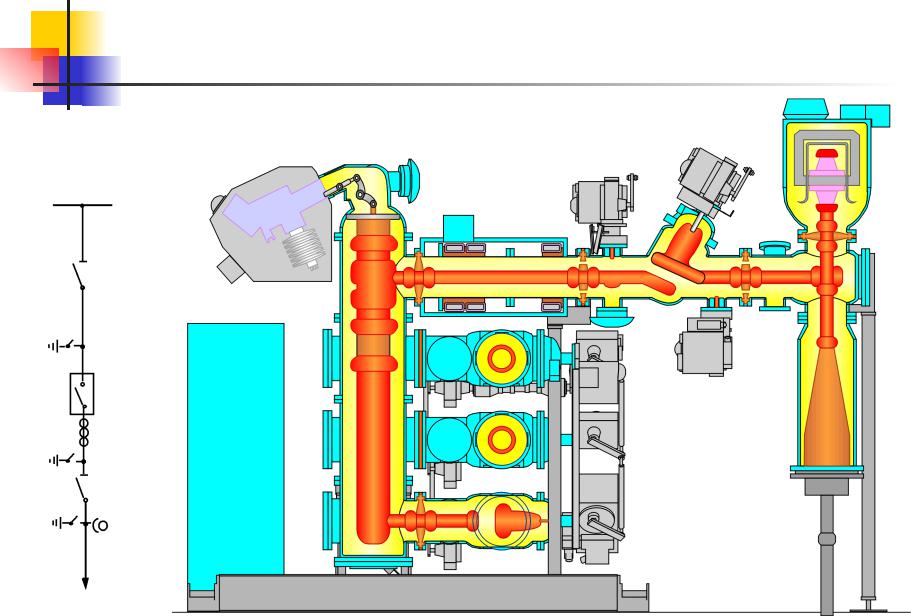

Ячейка с одинарной системой шин
Сечение
