Закрытые распределительные устройства
Распределительное устройство – это элек- троустановка, предназначенная для приёма и распределения электрической энергии, содержащая электрические аппараты, шины и вспомогательные устройства.

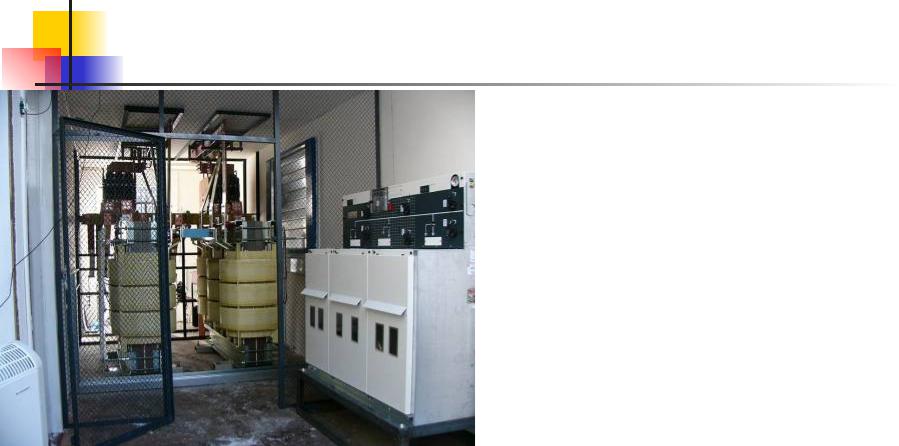

Если РУ расположено внутри здания, оно называется закрытым (ЗРУ).
ЗРУ чаще применяются на напряжения 6-35 кВ, но в определённых условиях сооружаются ЗРУ110-220 и даже 500 кВ
Требования к ЗРУ:
-оборудование ЗРУ должно быть надёжным и безопасным
-неизолированные токоведущие части должны быть помещены в камеры или ограждены
-ЗРУ должно обеспечивать пожарную безопасность
-ЗРУ должно быть экономичным

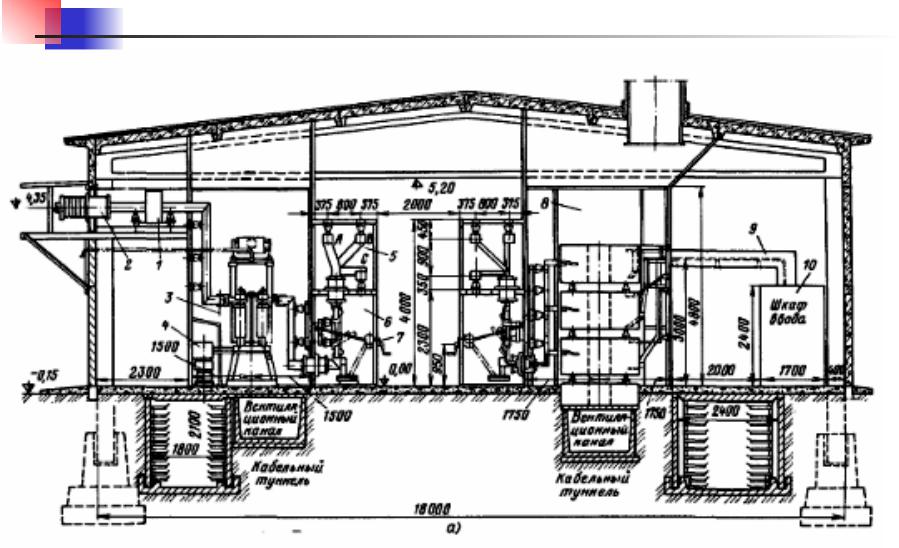

ЗРУ 6-10 кВ с одной системой
шин

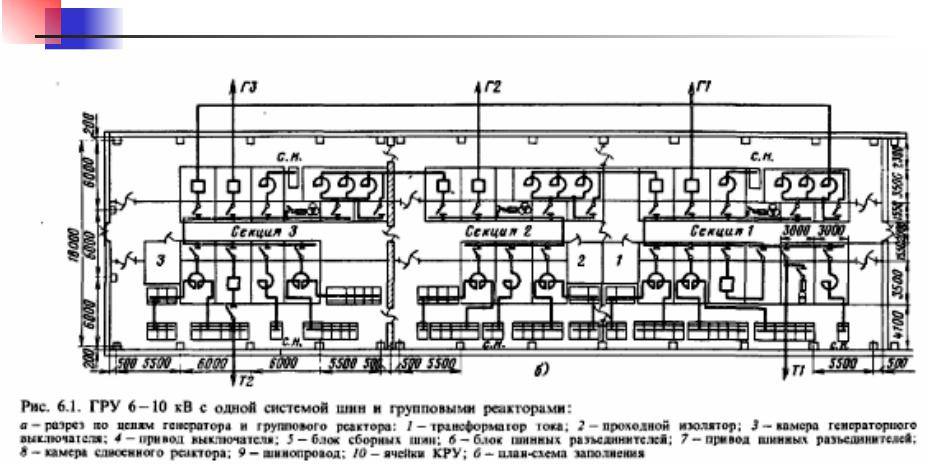

Схема заполнения – это электрическая схема включения основного оборудования и аппаратуры, отражающая их действительное взаимное размещение.
ЗРУ 6-10 кВ с одной системой
шин

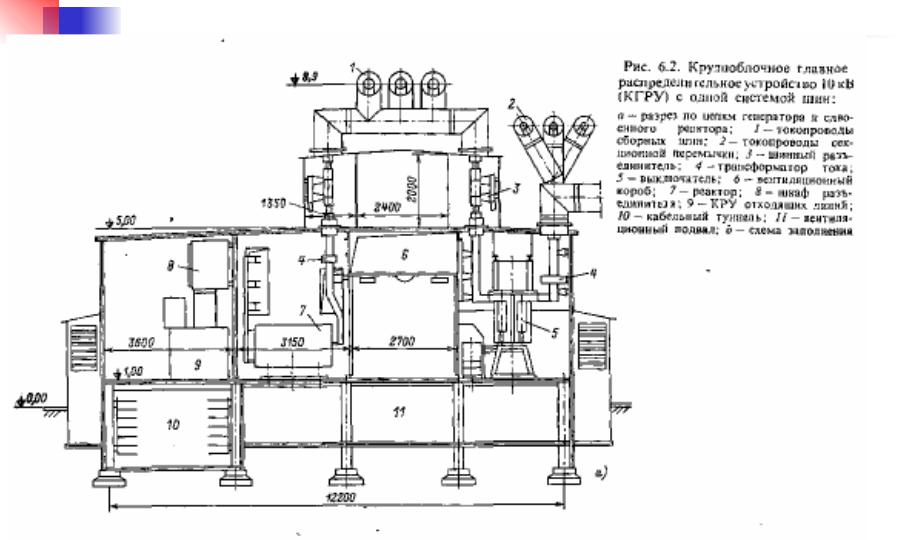

Крупноблочные ЗРУ 6-10 кВ
Ошиновка выполняется укрупнёнными монтажными блоками, с применением искусственной вентиляции

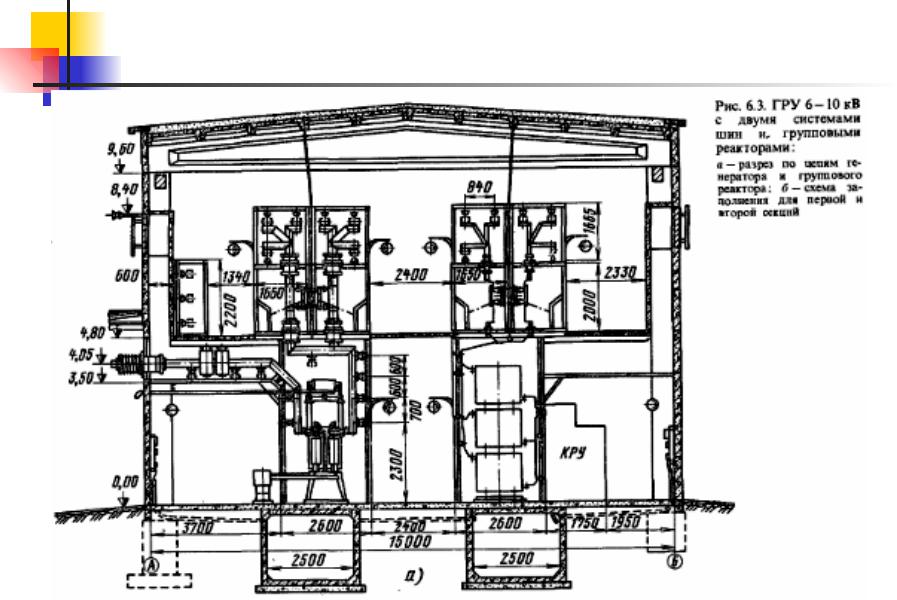

ЗРУ 6-10 кВ с двумя системами шин

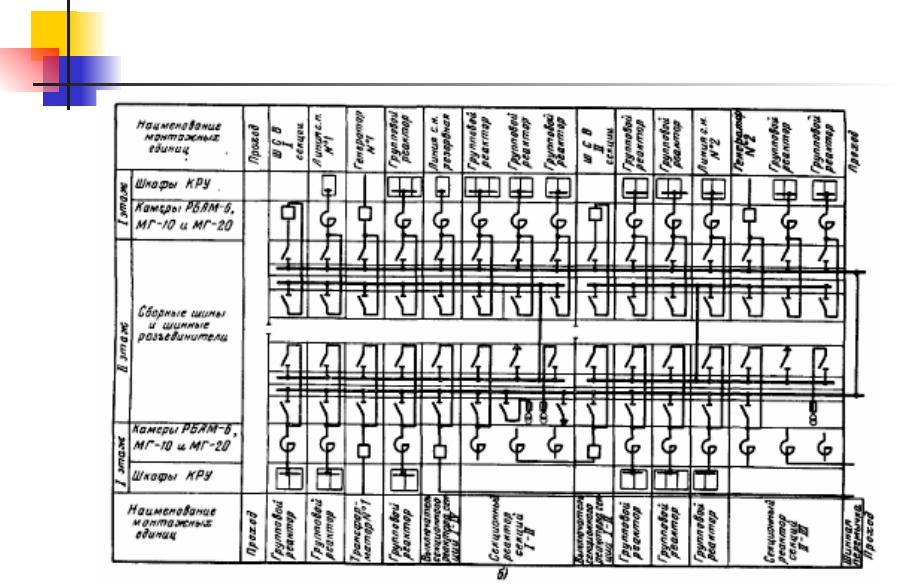

Схема заполнения ЗРУ 6 кВ с двумя системами шин
ЗРУ 6-10 кВ с двумя системами шин

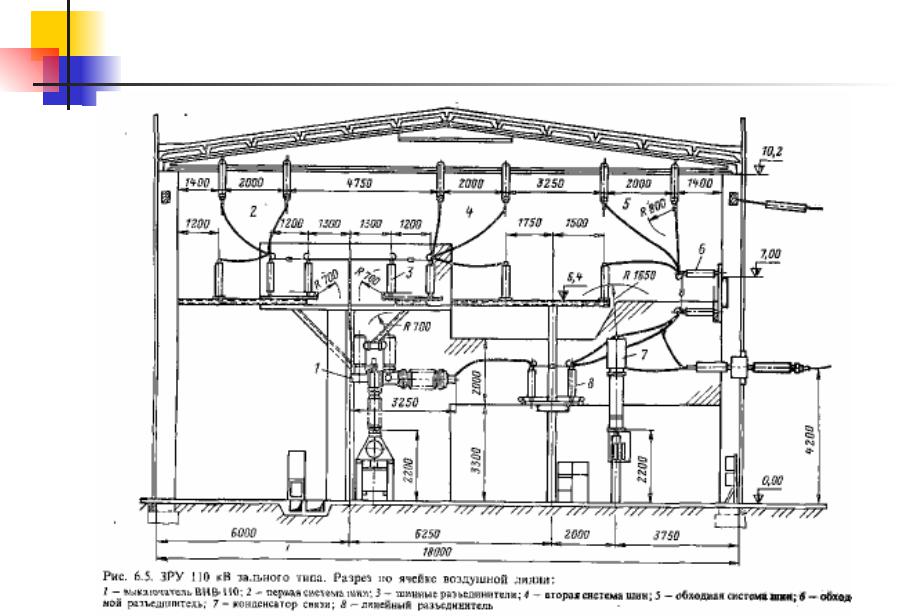

ЗРУ 35-220 кВ

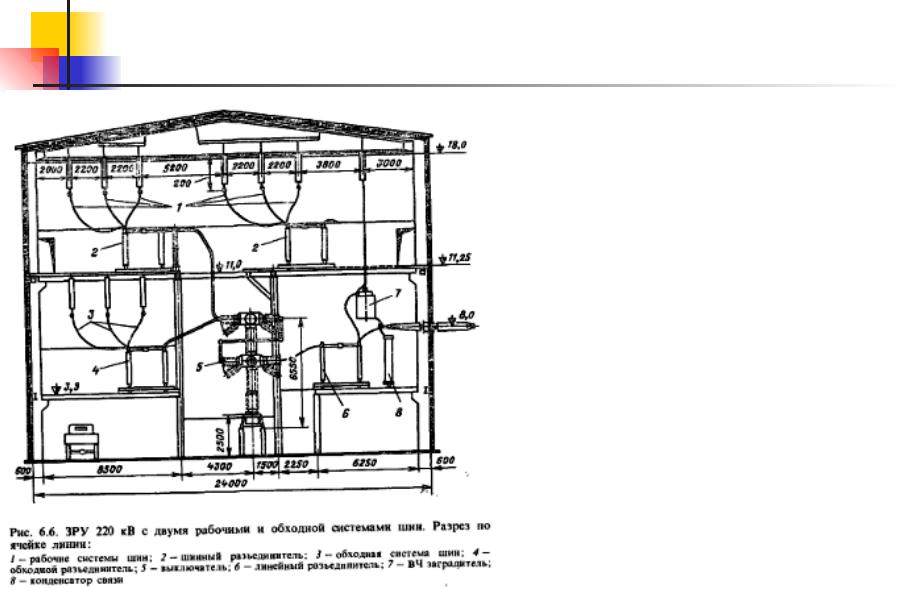

ЗРУ 35-220 кВ
Сооружение ЗРУ 35-220 кВ дороже чем сооружение аналогичного ОРУ.
ЗРУ на эти классы напряжений применя- ются в условиях повышенного загрязнения, ограниченности площади, в условиях Крайнего Севера.
В ЗРУ применяются только воздушные, маломасляные или элегазовые выключатели
Надёжность ЗРУ выше, т.к. отсутствует загрязнение и увлажнение изоляции.
Комплектные распределительные устройства (КРУ)

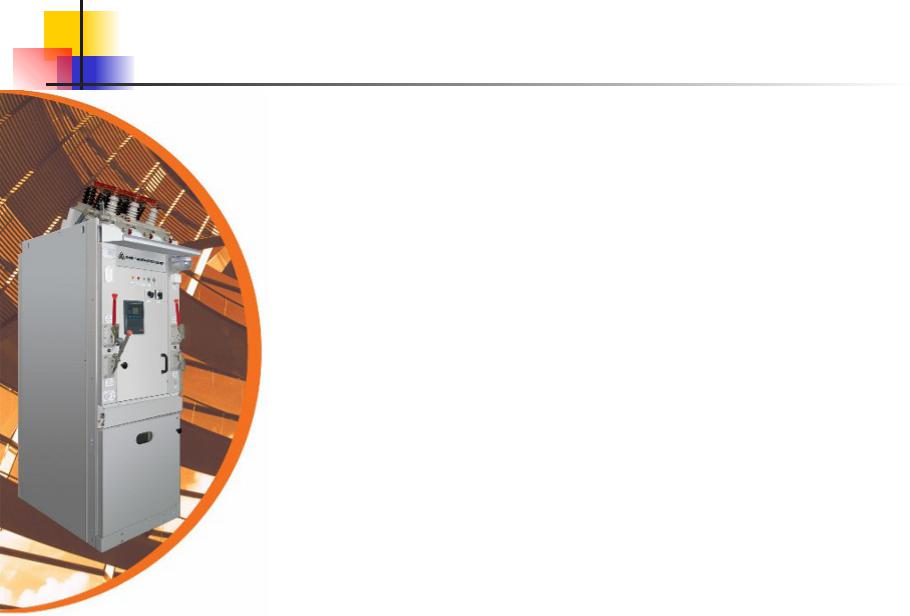

Комплектное распределительное устройство (КРУ) – это распределительное устройство, конструктивно выполненное в виде шкафов, с встроенными в них электрическими аппаратами, измерительными и защитными приборами.
Применение КРУ позволяет существенно сократить время монтажа распределительного устройства.
КРУ целиком изготавливается на заводе, что обеспечивает тщательную сборку и высокую надёжность всех узлов.
КРУ безопасно в обслуживании, т.к. все токоведущие части находятся внутри заземлённого металлического шкафа.
КРУ применяются в схемах с одной системой шин.
В настоящее время наиболее распространены КРУ с вакуумными выключателями.
