Управляемые шунтирующие реакторы с подмагничиванием
Управляемые реакторы позволяют автоматически регулировать потоки реактивной мощности.
В реакторах с подмагничиванием регулирование индуктивности осуществляется изменением степени насыщения магнитной системы при помощи подмагничивания постоянным током.
Применение управляемых реакторов позволяет оптимизировать режим работы электрической сети, минимизировать колебания напряжения, снизить потери электрической энергии, повысить динамическую устойчивость энергосистемы, повысить срок службы силовых трансформаторов и выключателей за счёт сокращения числа коммутаций и переключений РПН

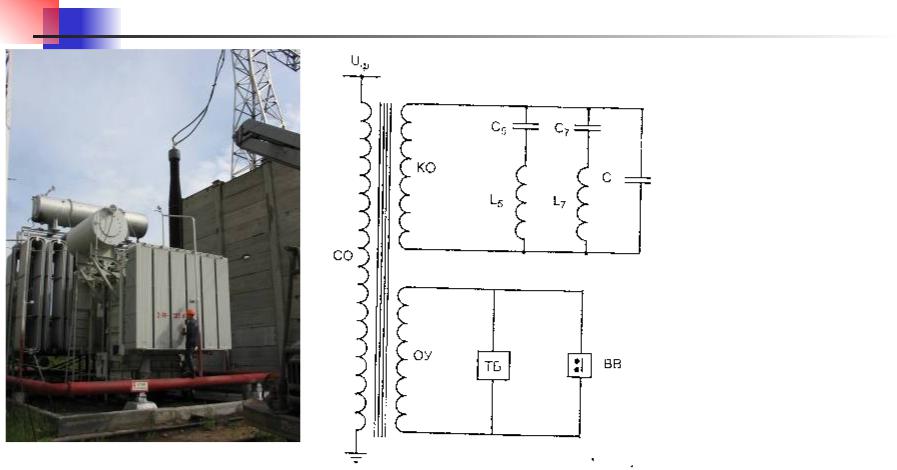

Управляемые шунтирующие
реакторы трансформаторного типа
В отличие от УШР с подмагничиванием, данный реактор отличается высоким быстродействием.
Шунтирующий реактор РОМБС 110000/750
Реактор 40МВА 550 кВ, с охладителем фирмы Menk Германия
Дугогасительные реакторы в
сетях 6-35 кВ
Применяются для ограничения перенапряжений при дуговых замыканиях в сетях 6-35 кВ, устанавливаются в нейтрали трансформаторов.
По конструкции также аналогичны силовым трансформаторам соответствующих классов напряжения
Также различают управляемые и неуправляемые ДГР
По способу настройки различают ступенчатые, плунжерные ДГР и ДГР с подмагничиванием.
Дугогасительные реакторы
Реактор типа РЗДПОМ-460/6
Дугогасительные реакторы
ДГР типа ZTC 250 мощностью 300кВА |
ДГР типа РУОМ-480/10 |
для сети 10 кВ чешской фирмы EGE |
|
