Электрооборудование высокого напряжения
Основной задачей этого раздела курса является знакомство с конструкцией, основными техническими характеристиками и особенностями эксплуатации основного электрооборудования высокого напряжения станций и подстанций
Основные темы раздела ЭО ВН
Электрические машины
Токоведущие системы
Распределительные устройства
Коммутационная аппаратура
Защитные и токоограничивающие аппараты
Трансформаторы
Генераторы трёхфазного переменного тока

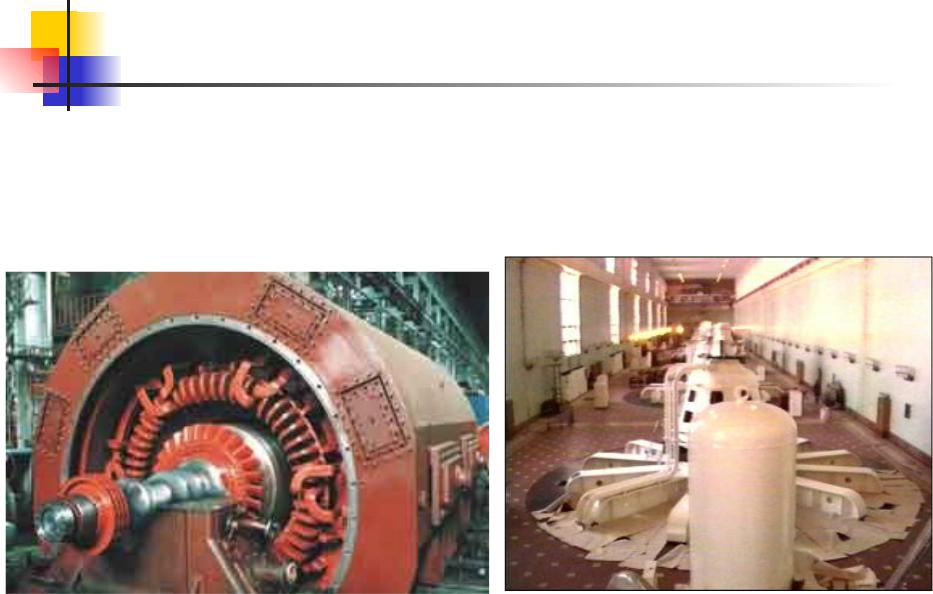

Для выработки электроэнергии на электрических станциях применяют синхронные генераторы. Генераторы по типу первичного двигателя делятся на турбогенераторы и гидрогенераторы. Характерным отличием является частота вращения ротора: 1500-3000 об/мин у турбогенераторов и 60-600 об/мин у гидрогенераторов. Номинальное напряжение генераторов 6-24 кВ.

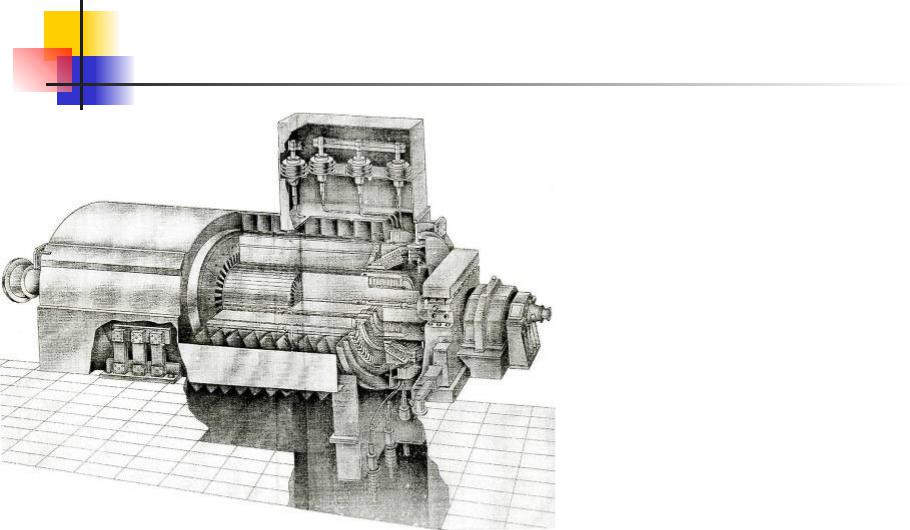

Конструкция
турбогенератора
Турбогенераторы выполняются с горизонтальным валом.
Ротор турбогенератора выполняется неявнополюсным.
Обмотки статора и ротора генератора состоят из пазовой и лобовой частей.

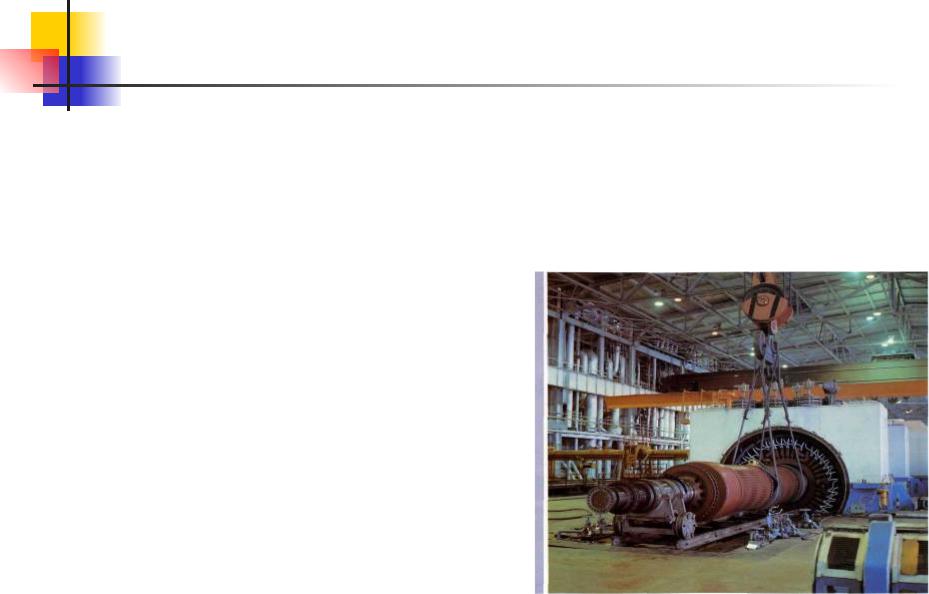

Ротор генератора – цельнокованый из специальной стали, статор набирается из листов электротехнической стали.
На валу ротора обычно располагается генератор постоянного тока системы возбуждения, вентиляторы системы охлаждения.
Системы охлаждения турбогенераторов
По способу отвода тепла от нагретых обмоток статора и ротора различают системы с прямым или косвенным охлаждением.
Способы охлаждения
Воздушное охлаждение
Водородное охлаждение
Жидкостное охлаждение

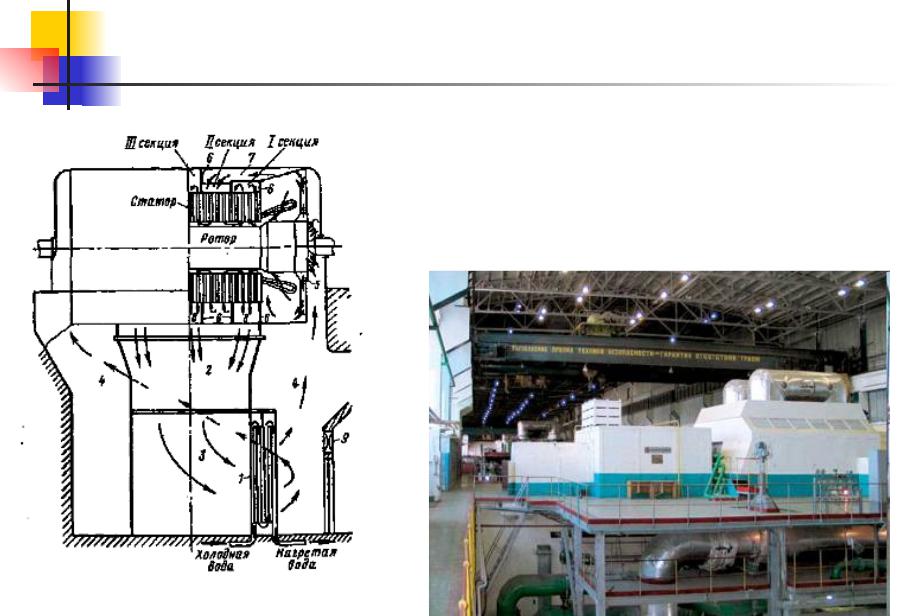

Замкнутое воздушное охлаждение (генераторы серии Т и ТФ)
Исполнение турбогенераторов - закрытое. Циркуляция воздуха по замкнутому контуру обеспечивается вентиляторами, установленными на валу ротора. Охлаждение обмотки ротора у турбогенераторов серии ТФ непосредственное, у генераторов серии Т - косвенное.

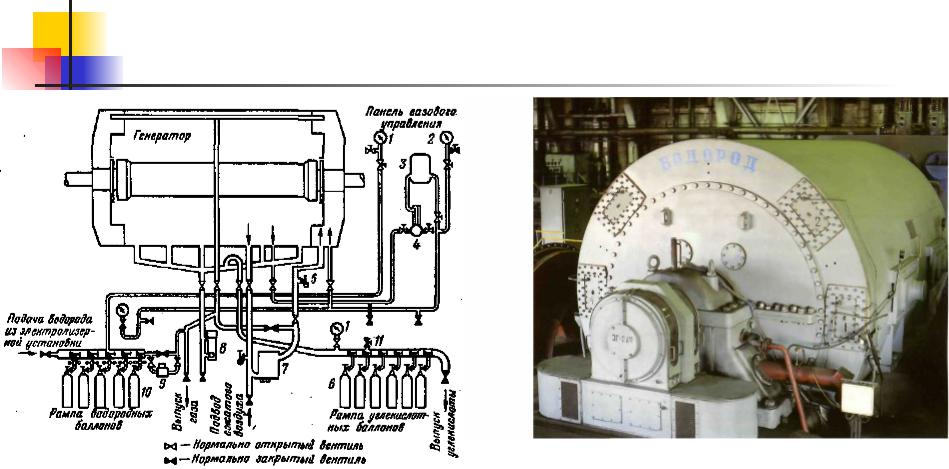

Водородное охлаждение (генераторы серии ТВ и ТВФ)
Водород имеет в 1.5 раза больший коэффициент теплоотдачи и в 7 раз более высокую теплопроводность. В водородной среде не происходит окисления изоляции обмоток. Водород не поддерживает горения. Основным недостатком водорода является то, что в смеси с воздухом он образует гремучую смесь.
Водородное охлаждение (генераторы серии ТВ и ТВФ)
Турбогенератор ТВФ-110-2Е

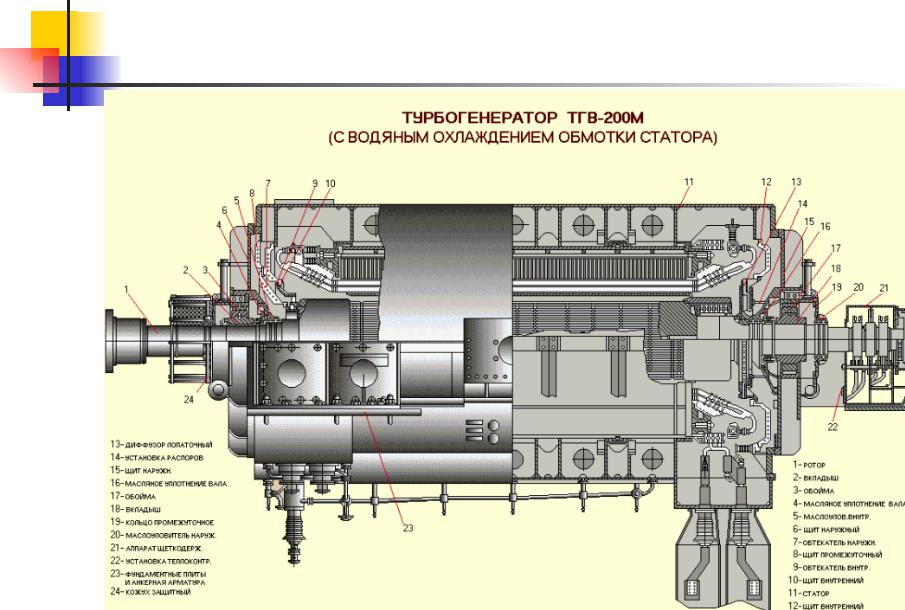

Жидкостное охлаждение (ТВМ, ТГВ, ТВВ)

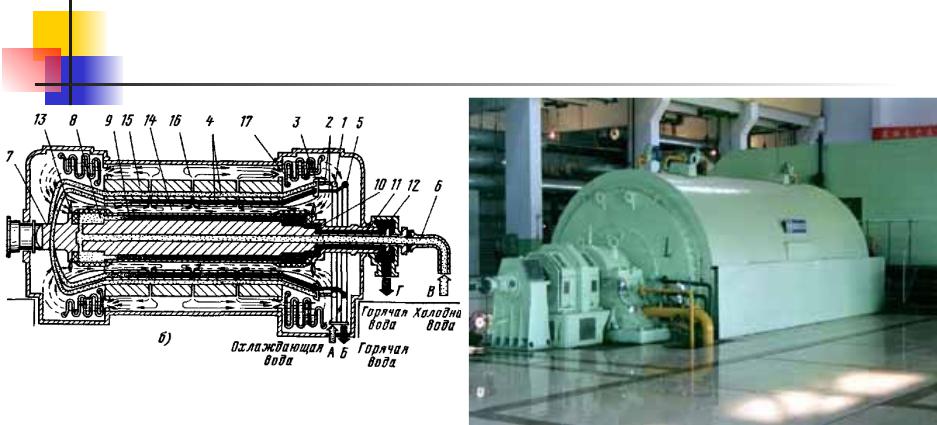

Схема охлаждения генератора ТГВ-500
При жидкостном охлаждении, как правило, применяется система прямого охлаждения.
Турбогенераторы серии ТВМ имеют масляное охлаждение активных и конструктивных частей статора и водяное охлаждение ротора. Объем масла, заполняющего статор,
ограничивается корпусом, торцевыми щитами и изоляционным цилиндром,
заведенным в раcточку статора. Для заполнения статора применяется изоляционное масло.
