3. Радиолокационная аппаратура

Это приборы, работающие на принципе локации. т.е использования определенных э/ магнитных волн ( э/маг волны метрового и дециметрового диапазона): они имеют свойство при проникновении через материалы ( песок ,щебень, жидкости) отражаться от встреченного на их пути инородного предмета и тем самым фиксировать его наличие в изучаемой среде

В настоящее время представлена таможенная служба располагает следующими ТС локации ( подповерхностного зондирования):

- Прибор подповерхностного зондирования « Око»

- Прибор подповерхностного зондирования «Зонд – М»

Портативный радиотехнический прибор дистанционного зондирования

(РПДЗ) «Зонд-М является более современным автоматизированным техническим средством таможенного контроля и предназначен для оперативного досмотра (поиска и обнаружения посторонних вложений) сыпучих, навалочных и гомогенных (однородных) грузов, в том числе пакетированных (короба, тюки, мешки и т.д.), размещаемых в кузовах транспортных средств, железнодорожных вагонах (платформах) и трюмах судов.

Рис.3.22 Прибор подповерхностного зондирования «Зонд – М»

Устройство и работа прибора.

Для подповерхностной радиолокации используются короткие импульсные сигналы. Для формирования таких импульсов используется возбуждение широкополосной антенны перепадом напряжения передним фронтом малой длительности. Блок управления, обработки и индикации формирует двухмерное изображение принятых сигналов и выводит их на монитор в реальном масштабе времени.

Для связи с внешним компьютером, в том числе для формирования

трехмерного изображения, в приборе предусмотрен специальный разъем и кабель.

Правильность интерпретации получаемых локационных карт во многом зависит от опыта и знаний оператора.

4. Технические средства поиска спец предметов тпн

К этой группе ТС относятся:

- рассмотренные выше ТС досмотра и поиска ( механического, оптико- механического действия; спец меточные средства; рентгеноаппаратура; радиолокационная аппаратура)

- оборудование и приборы , использующие различные газоаналитические и химические методы контроля наличия предметов ТПН

- использование экспресс- тестов для химического анализа объектов- это химические комплекты, содержащие различные реактивы , позволяющие предварительно выявить наличие тех или иных НВ,ПВ или ВВ в объектах контроля ( Например. капельный тест «Вираж ВВ», «Наркоцвет» и др.)

- биологичекие методы ( использование специально обученных собак)

4.1.Газоаналитические методы контроля проб воздуха и тс на их основе

основаны на анализе проб воздуха, взятого из объекта контроля, на предмет наличия ЦВ различными способами ( масс- спектрометрия, газовая хроматография и др.)

К оборудованию и приборам , использующие различные газоаналитические и химические методы контроля наличия предметов ТПН относятся:

- газоанализаторы переносные ( например, детектор « SABRE 2000» см. рис.3.23;

- газоанализаторы стационарные ( например, Комплекс «ITEMISER–C» см. рис.3.24 ; Дрейф- спектометр «Гриф –1» ( Экспресс – обнаружитель ЦВ )- рис.3.25

Газоанализаторы переносные

Рис.3.23 Детектор « SABRE 2000»

Газоанализаторы стационарные

Рис.3.24 Комплекс «ITEMISER – C»

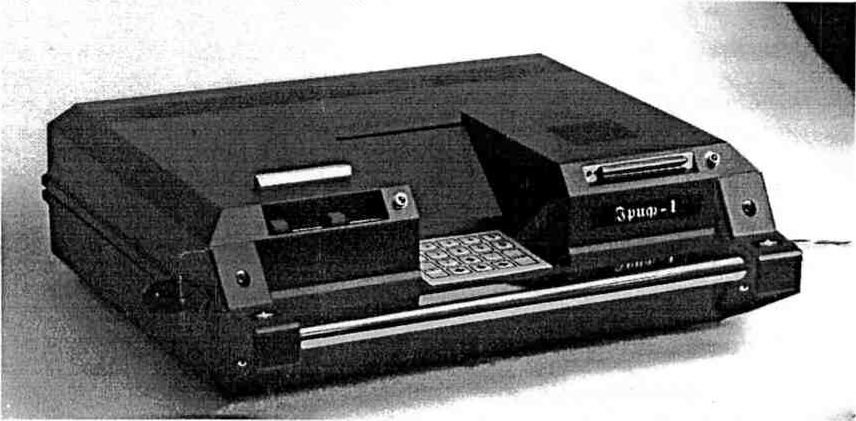

Дрейф- спектометр «Гриф –1» ( Экспресс – обнаружитель ЦВ )

.

Рис. 3.25. Экспресс- обнаружитель "ГРИФ-1"

Назначение

для обнаружения ЦВ с помощью газовой масс- спектрометрии

Принцип действия:

это газоаналитический прибор , работающий на принципе использования масс- спектрометрии : разложении исследуемой пробы воздуха на спектры и изучение их на предмет наличия ионов ЦВ

Устройство:

- моноблок, оснащенный предварительным концентратором пробы (далее концентратором),

-Встроенный монитор, -Клавиатура - Аккумуляторным блок, заключенный в пластиковый корпус размером 30x29x12 см

Режимы работы:

Прибор обнаруживает и распознает целевые вещества. Предусмотрена работа прибора в трех режимах:

— режим "А" (атмосфера) - режим работы с летучими парами ЦВ, имеющими высокую испаряемость

— режим "Н" ( Н- нагреватель) - режим работы со следовыми количествами малолетучих ЦВ с применением нагревателя и салфетки для сбора пробы

-режим "АКН" (атмосфера, концентратор и нагреватель) -— режим работы с летучими парами и низкой испаряемостью с применением концентратора и нагревателя

Выбор классов распознаваемых целевых веществ (ВВ, НВ, ОВ) производится с клавиатуры.

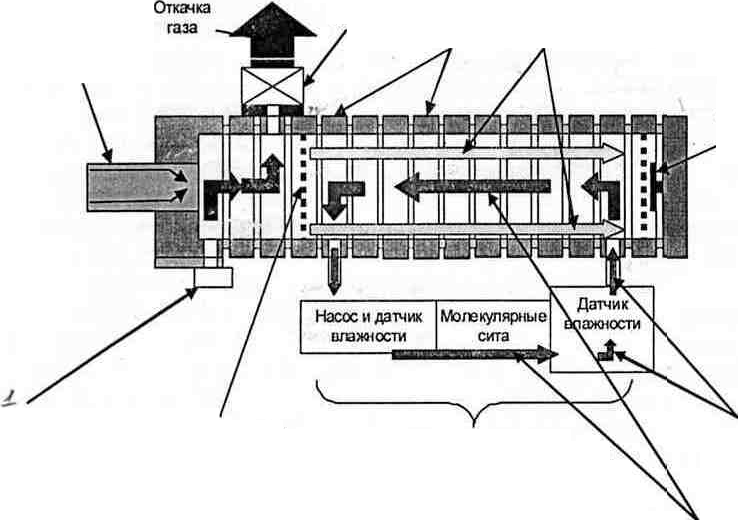

Принцип работы экспресс – обнаружителя «Гриф-1»

Насос Дрейфовые Направление кольца ионного тока

Источник ионизации (коронный разряд)

Коллектор

Забор воздуха (пробы)

Запирающая сетка (ионный затвор)

Система циклической продувки области дрейфа

Направление циркуляции газа в системе циклической продув

Работа прибора ( в режиме «А») : 1.Проба воздуха через отверстие « Забор воздуха(пробы)» с пом. вихревого эффекта (дрейф), создаваемого вентилятором, попадает в ионизатор 2. В ионизаторе с помощью источника ионизации воздух частично ионизируется ( атомы превращаются в заряженные частицы- ионы) Не заряженные молекулы воздуха откачиваются насосом 3. Ионы через запирающую сетку попадают в дрейфовую трубку и под действием э/тока двигаются к коллектору с различной скоростью в завис от размеров , степени поляризации. Это позволяет построить ионный спектр определенного ЦВ, по кот он и определяется. При этом подается сигнал «тревога» и включается световой сигнал. Т.к. пары имеют высоко испаряемые ЦВ, они в режиме «А» детектируются без нагрева. 4. Для ЦВ с низк. испаряемостью- режим «АКН»: применяется нагреватель воздуха (Н) и концентратор для накапливания паров (К) – Для малолетучих веществ – исп. режим «Н»- с прим. нагревателя для повышения летучести.
