2. Проектирование экранных форм объектов управ-я и органов управ-я (статика и анимация).

Одной из основных функций, реализуемых любой SCADA-системой, является предоставление оператору на экране наглядной информации о ходе технологического процесса. Поэтому все они имеют в своем составе мощные и гибкие средства, позволяющие пользователю эффективно создавать экранные формы с минимальными затратами труда и времени. В состав систем входят как наборы графических примитивов для рисования (для создания уникальных собственных объектов), так и наборы (библиотеки) типовых графических объектов. Наборы графических объектов для повторного использования могут быть расширены пользователем.

Статика. Вначале осуществляется формирование статического изображения рабочего окна. Это могут быть фон, заголовки, мнемосхема технологического процесса и т.п. Часто для создания статического изображения используются внешние графические редакторы (MS PaintBrush, Paint, CorelDraw), а готовое изображение затем импортируется в пакет SCADA.

Кроме того, как правило, все пакеты SCADA имеют собственные графические системы (средства рисования), позволяющие как создавать статические изображения (объекты), так и оживлять (анимировать) эти объекты (создавать динамические объекты). Основой таких графических систем является набор графических примитивов: линий, прямоугольников, эллипсов, кругов, ломаных линий, текста и средств для их компоновки.

Кроме того, все SCADA-системы имеют библиотеки готовых объектов. Объектами в библиотеках являются как изображения самих технологических объектов (резервуары, задвижки, механизмы, машины и пр.), так и различные табло, указатели, ползунки, кнопки, переключатели, служащие для отображения параметров процесса и для управления процессом.

Анимация. Следующим шагом построения динамической экранной формы является анимация построенных (или выбранных из библиотек) объектов. Под анимацией понимается способность объектов менять свои свойства при изменении параметров технологического процесса. Изменяемыми свойствами являются толщина, цвет и стиль линии, цвет и стиль заливки (если это фигура с заполнением), а также размеры, положение и ориентация объектов. Предусматривается также непосредственный ввод параметров (цифрами и текстом, ползунковыми устройствами) и управление процессом с помощью кнопок и переключателей (Пуск/Останов, Включение/Выключение, Вызов Окна и др.).

Хотя разные SCADA-системы имеют различные возможности анимации, основной набор для всех них практически совпадает

3. Специальные методы обеспечения надежности сау

Наиболее эффективный метод повышения надежности. Основан на введении избыточных элементов, которые могут продолжать работу САУ в случае отказа (разрыв соединений, незамыкание контакта реле, отказ лампы, обрыв резистора и т.д.)

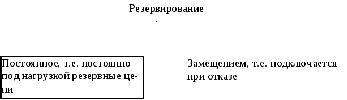

Резервирование замещением бывает:

а) нагруженное – т.е. основные и резервные изделия находятся под одинаковой нагрузкой (не дает преимуществ перед постоянным резервированием, и даже ухудшает показатели надежности из–за коммутирующих элементов);

б) облегченное – резервные изделия до момента отказа основных находятся под более слабыми нагрузками, чем основные;

в) ненагруженное – резервные изделия до момента отказа основных отключены.

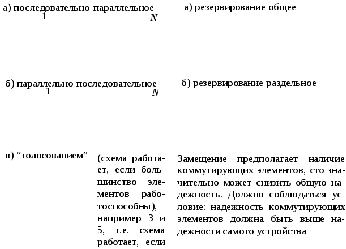

Основные правила и особенности резервирования

а) резервирование теоретически позволяет построить сколь угодно надежную систему из малонадежных элементов;

б) резервирование целесообразно применять в случаях, когда основное изделие имеет высокие показатели надежности, и система работает кратковременно;

в) раздельное резервирование частей системы выгоднее общего;

г) резервирование замещением ненагруженное эффективнее постоянного резервирования в случае надежных коммутирующих устройств, а также оно дает больший эффект для систем длительного использования.

Сокращение времени работы элементов в схемах

Этот метод требует введения дополнительных устройств, которые позволяют отключать элементы в случае постоянного сигнала на входе устройства. Особенно эффективным является применение метода сокращения времени работы элементов в сочетании с методами резервирования.

Сокращение времени работы элементов может быть получено также в результате периодического опроса датчиков системы.
