3. Резервирование и автом-е вкл-е при резервировании систем автоматизации.

Предназначено для обеспечения бесперебойности питания электрических приемников (т.е. связана с надежностью системы).

В соответствии с требованиями резервирования и взаимным расположением щитов (сборок) питания системы автоматизации и источников питания схема питающей сети может быть следующей конфигурации:

а) радиальной с одно- или двусторонним питанием;

б) радиально-магистральной (смешанной);

в) магистральной с одно– или двухсторонним питанием от одного источника или двух независимых

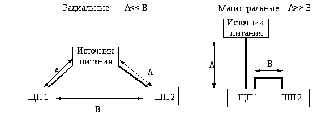

Радиальные схемы применяются в тех случаях, когда щиты (сборки) питания размещаются в различных направлениях от источника питания и расстояние между щитами больше, чем от источника до щитов.

Магистральные схемы применяются для электроснабжения группы щитов (сборок) питания с расстояниями между ними, значительно меньшими, чем до источника питания.

Схемы распределительной сети строятся, как правило, по радиальному принципу: каждый электроприемник подключается к щиту или сборке питания отдельной радиальной линией.

Принципиальные электрические схемы электропитания, как правило, выполняют отдельно для питающей и распределительной сетей. Они могут изображаться и на одном месте, если распределительная сеть состоит из небольшого числа групп питания. В нижней части схемы распределительной сети помещается таблица, в которой перечисляют все электроприемники, питающиеся с данного щита питания, с указанием их позиций по заказным спецификациям, потребляемой мощности, напряжения и мест установки.

3. Схема соединений внешних проводок

В общем случае содержит:

1) Первичные приборы

Вверху схемы размещается поясняющая таблица вида:

Под поясняющей таблицей располагают приборы и средства автоматизации, устанавливаемые непосредственно на технологическом оборудовании и трубопроводах. Датчики, исполнительные механизмы и другие средства автоматизации с электрическими входами и выходами изображают монтажными символами по заводским инструкциям. При этом внутри символа указывают номера зажимов и подключение к ним жил кабеля или проводов. Маркировку наносят вне монтажного провода.

2) Щиты, пульты, стативы. Изображают в виде произвольных прямоугольников в средней или нижней части поля схемы. Внутри указывают наименование щита, пульта, статива и в скобках обозначение таблицы подключения.

Для единичных односекционных щитов подключение внешних проводок на схеме соединений изображают следующим образом:

• в прямоугольнике щита показывают блоки зажимов, разъемы, соединители, а также подключение к ним труб, жил кабелей и проводов с соответствующей маркировкой;

• на свободном поле прямоугольника записываются наименование щита и обозначение таблицы подключения щита.

3) Внещитовые приборы и групповые установки приборов

Внещитовые приборы, т.е. датчики, электроконтактные манометры и т.п. располагаются на поле схемы между таблицей первичных приборов и прямоугольниками, изображающими щиты, пульты, стативы.

4) Внешние проводки – это электрические и трубные провода и кабели (пневматические), трубопроводы (командные, питающие и др.) соединяющие между собой первичные и внещитовые приборы, групповые установки приборов, щиты, пульты, стативы. На схемах указываются сплошными линиями.

Около графических изображений соединительных и протяжных коробок над полкой линии выноски указывают их обозначения и порядковый номер.

Для каждой внешней электрической проводки приводят её техническую характеристику:

а) для проводов: указывают марку, сечение и при необходимости расцветку, а также длину

б) для кабелей: марку, количество и сечение жил и при необходимости количество занятых жил (которые указываются в прямоугольнике помещенном справа от обозначения данного кабеля), а также длину.

в) для трубных проводок: для металлорукава – тип и длину.

Для трубы – диаметр, толщину стенки и длину (для импульсных, командных, питающих, дренажных и т.д. труб + тип запорной арматуры)

Трубным проводкам (импульсным, командным, питающим, дренажным, вспомогательным) и пневмокабелям присваивают порядковые номера с добавлением перед ним 0: т.е. 01, 02, … Для пневмокабелей – марку, количество труб, их диаметр, толщину стенки и длину.

Все окружности с нумерацией линий связи должны быть одинакового диаметра. Нумерация должна быть сквозной в пределах документа.

5) Защитное зануление систем автоматизации На их основании в перечень элементов схем соединений вносят защитные проводники, а также узлы присоединения их к оборудованию.

Жилам кабелей и проводок используемых в качестве нулевых присваивают индекс N (например 801N).

Для выполнения защитного зануления систем автоматизации применяют следующие графические обозначения.

а) защитный проводник, присоединяемый к корпусу электрооборудования.

б) жила кабеля или провода, используемая в качестве нулевого защитного проводника и присоединяемая к корпусу электрооборудования.

в) защитный проводник электрооборудования, присоединяемый к броне, оболочки кабеля или защитной трубе.

6) Технические требования (указания). Технические требования размещаются на одном листе схемы и содержат:

а) ссылки на схемы автоматизации, на основании которых указаны позиции приборов на схемах соединений;

б) пояснения по нумерации кабелей, проводов, труб, коробов

в) указания по защитному занулению электроустановок;

г) условия применимости схемы для других установок (при необходимости).

д) указания о том, что длины кабелей даны с учетом 6%-ной надбавки на изгибы, повороты и отходы.

7) Перечень элементов.

Перечень рисуется в виде таблицы соединений внешних проводок.

Содержит:

• запорную арматуру;

• соединительные и протяжные коробки;

• кабели, провода и пневмокабели;

• трубопроводы, металлорукава;

• материалы зануления проводников и узлы присоединения их к оборудованию.
