2. Резервирование и автом-е вкл-е при резервировании систем автоматизации.
Предназначено для обеспечения бесперебойности питания электрических приемников (т.е. связана с надежностью системы).

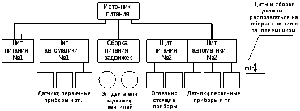

В соответствии с требованиями резервирования и взаимным расположением щитов (сборок) питания системы автоматизации и источников питания схема питающей сети может быть следующей конфигурации:
а) радиальной с одно- или двусторонним питанием;
б) радиально-магистральной (смешанной);
в) магистральной с одно– или двухсторонним питанием от одного источника или двух независимых

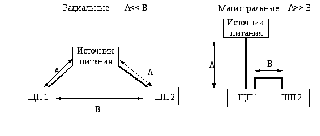

Радиальные схемы применяются в тех случаях, когда щиты (сборки) питания размещаются в различных направлениях от источника питания и расстояние между щитами больше, чем от источника до щитов.
Магистральные схемы применяются для электроснабжения группы щитов (сборок) питания с расстояниями между ними, значительно меньшими, чем до источника питания.
Схемы распределительной сети строятся, как правило, по радиальному принципу: каждый электроприемник подключается к щиту или сборке питания отдельной радиальной линией.
Принципиальные электрические схемы электропитания, как правило, выполняют отдельно для питающей и распределительной сетей. Они могут изображаться и на одном месте, если распределительная сеть состоит из небольшого числа групп питания. В нижней части схемы распределительной сети помещается таблица, в которой перечисляют все электроприемники, питающиеся с данного щита питания, с указанием их позиций по заказным спецификациям, потребляемой мощности, напряжения и мест установки.
2. Выбор схемы эл-го питания систем автоматизации.
Выбор определяется:
бесперебойностью электроснабжения,
территориальным расположением источников питания и электроприемников,
сопротивлением нагрузки,
удобством и безопасностью эксплуатации.
В схемах электропитания систем автоматизации различают два основных звена:
а) питающая сеть (линии) —сеть от источников питания до щитов и сборок питания;
б) распределительная сеть — сеть от щитов и сборок питания до электроприемников; к распределительной сети относятся также цепи всех назначений, связывающие первичные приборы и датчики с вторичными приборами и регулирующими устройствами.
Питающая и распределительная сети систем электропитания приборов и средств автоматизации выполняются:
1. Одно и двухфазные двухпроводные сети — применяются при наличии только однофазных приемников (если это допустимо по условию равномерной нагрузки фаз источника питания);
2. Трехфазные трехпроводные сети применяются:
а) для смешанных электроприемников, трех- и однофазных одинакового напряжения или только трехфазных электроприемников — при питании от системы с изолированной нейтралью;
б) для однофазных электроприемников, когда устройство двухпроводной сети недопустимо по условию равномерной нагрузки фаз источника питания;
Трехфазные четырехпроводные сети применяются :
а) для смешанных электрических приемников, трех и однофазных разных напряжений или только трехфазных— при питании от системы с глухозаземленной нейтралью;
б) для однофазных электроприемников, когда устройство двухпроводной сети недопустимо по условию равномерной нагрузки фаз источника питания.
