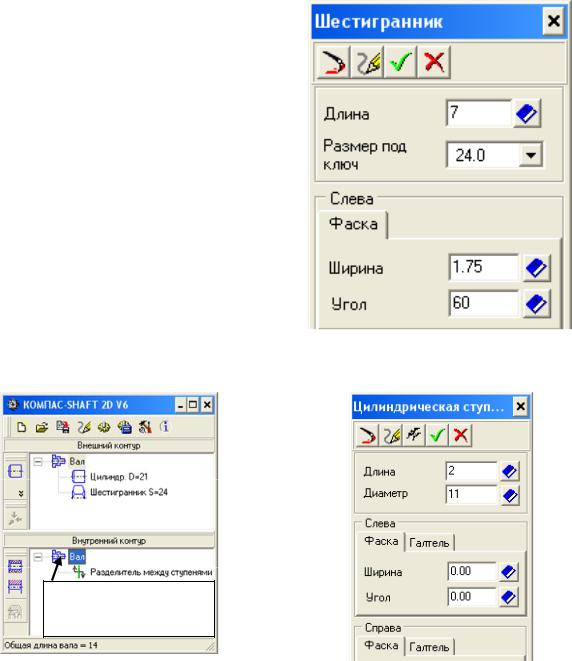

9. Щелкнуть на кнопке Шестигранник
, ввести параметры (рис.4.3):
Длина – 7.
Размер под ключ – 24. Слева - Фаска:
Ширина – 1,75 Угол - 600.
Нажать ОК.
Рис.4.3. 10.Далее переключиться на построение внутреннего контура (рис.4.4).
Щелкнуть левой кнопкой мыши
Рис.4.4. |
Рис.4.5. |
11.Щелкнуть на Цилиндрическая ступень
, ввести пара-
метры (рис.4.5): Длина – 2. Диаметр – 11. Нажать ОК.

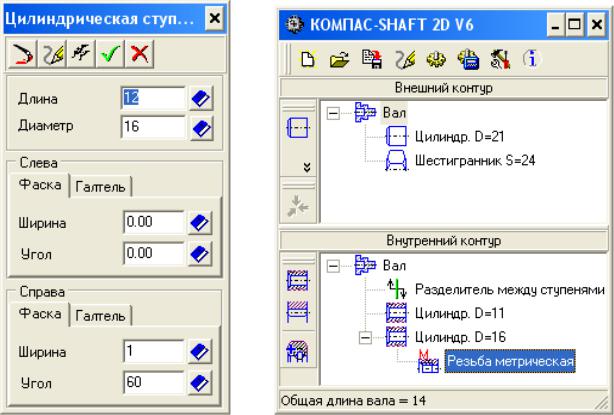

12.Щелкнуть на Цилиндрическая ступень
, ввести пара-
метры (рис.4.6): Длина – 12. Диаметр – 16.
30
Справа - Фаска: Ширина – 1 Угол - 600.
Нажать ОК.
Рис.4.6. |
Рис.4.7. |
13. Выполнить: Дополнительные параметры → Резьба → Метрическая.
Заполнить параметры резьбы (рис.4.8): Длина резьбовой части – 12.
Шаг резьбы – 1,5; мелкий. Выход резьбы – слева.
Простановка размера – поставить галочку.
Проточка для выхода резьбообразующего инструмента – поставить галочку. Проточка – Тип 1, узкая.
Нажать ОК.
31
Рис.4.8.
14.Выполнить команду: Дополнительные построения → Генерация вида слева.
Дерево построений должно быть аналогичным на рисунке 4.7.
15.Щелкнуть кнопку Сохранить вал и выйти
.
16.Изменение масштаба выносного элемента А – проточка для внутренней метрической резьбы.
Выполнить: на панели инструментов Текущее состояние из раскрывающегося контекстного меню Состояние видов выбрать Вид 2.
Выбранный вид станет активным.
Далее выполнить: Сервис → Параметры текущего вида.
На панели текущего состояния – Параметры вида выбрать масштаб из раскрывающегося списка 4:1 и нажать кнопку Создать объект.
В результате выполненных действий выносной элемент будет вычерчен в масштабе 4:1.
Далее необходимо дооформить чертеж: проставить нужные размеры, значения шероховатости, заполнить основную надпись и сохранить (рис.4.9).
32

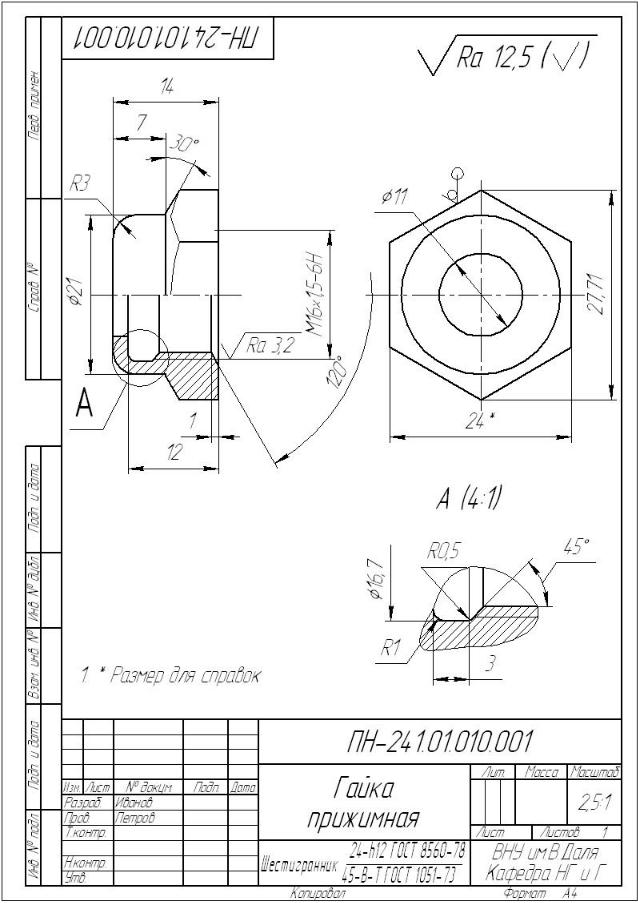

Рис.4.9. Чертеж детали: Гайка прижимная
33
4.2.Построение детали: Болт
1.Создать новый лист формата А4.
2.Создать новый Вид с параметрами: номер 1. Масштаб: 1:2
Начало координат:
Х: 30; У: 205.
3. Подключить библиотеку: на Стандартной панели нажать пиктограмму Ме-
неджер библиотек
→ Расчет и построение → КОМПАС-Shaft 2D.
4.Двойной щелчок на Построение вала.
5.Щелкнуть на кнопке Новый вал
.
6.Выбрать Вал без разреза.
7.Указать левую точку вала: курсор в начало координат <Ctrl>+<0> и фиксация точки <Enter>.
8.Щелкнуть на кнопке Шестигранник
, ввести параметры:
Размер под ключ выбрать из списка – 80. Длина – 30.
Фаска слева - ширина – 8. Угол - 60 .
Фаска справа - ширина – 8. Угол - 60 .
Нажать ОК.
9.Щелкнуть на Цилиндрическая ступень
, ввести параметры: Длина – 30.
Диаметр – 52.
Галтель слева - радиус – 3. Внутрь.
Фаска справа - ширина – 2. Угол - 45 .
Нажать ОК.
10.Щелкнуть на Цилиндрическая ступень
, ввести параметры: Длина – 150 .
Диаметр – 42.
34
Фаска справа - ширина – 4. Угол - 45 .
Нажать ОК.
11.Сделать текущей цилиндрическую ступень D=42.
12.Выполнить: Дополнительные параметры → Резьба → Метрическая.
13.Заполнить параметры резьбы: Длина резьбовой части – 140. Шаг резьбы – 3; мелкий.
Выход резьбы – справа. Простановка размера.

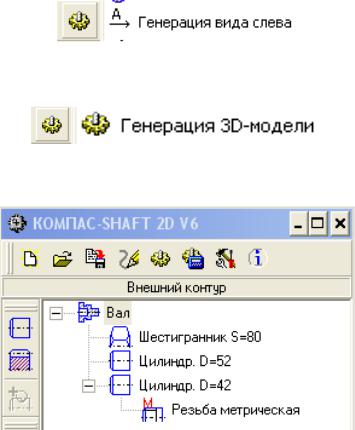

14.Выполнить команду: Дополнительные построения → Генерация вида слева.
15.Выполнить команду: Дополнительные построения → Генерация 3D модели.
Дождаться окончания выполнения команды.
Дерево построений должно быть аналогичным на рисунке 4.10.
Рис.4.10. Построение внешнего контура детали
16. Щелкнуть кнопку Сохранить вал и выйти
.
Далее необходимо дооформить чертеж: проставить нужные размеры, значения шероховатости, заполнить основную надпись и сохранить (рис.4.11).
35
Рис.4.11. Чертеж детали: Болт специальный
36
4.3.Построение детали: Вал
1.Создать новый лист формата А3, расположение - горизонтальное.
2.Подключить библиотеку: на Стандартной панели нажать пиктограмму Ме-
неджер библиотек
→ Расчет и построение → КОМПАС-Shaft 2D.
3.Двойной щелчок на Построение вала.
4.Щелкнуть на кнопке Новый вал
.
5.Выбрать Вал в разрезе.
6.Указать точку начала отрисовки вала.
7.Построение Внешнего контура:
7.1.Цилиндрическая ступень: Длина - 7; Диаметр - 14.5; Слева фаска 1х450.
7.2.Цилиндрическая ступень: Длина – 3; Диаметр - 14.
7.2.1.Для ступени Цилиндр D=14 выполнить Дополнительные элементы ступеней – Канавки – Канавка под выход шлифовального круга.
7.2.1.1.Для элемента Канавка выполнить Дополнительные элементы сту-
пеней – Выносной элемент.
7.3.Цилиндрическая ступень: Длина - 15; Диаметр - 20.
7.4.Цилиндрическая ступень: Длина - 39.5; Диаметр - 25.8; Слева фаска - 1.6х450.
7.5.Коническая ступень: Длина - 6; Диаметр левого торца - 25.8; Угол конуса - 450.
7.6.Цилиндрическая ступень: Длина - 4; Диаметр - 38; Справа фаска - 1х450.
7.7.Цилиндрическая ступень: Длина - 10; Диаметр - 35; Справа фаска - 1.6х450.
8.Построение Внутреннего контура:
8.1.Разделитель между ступенями левого и правого торцов.
8.2.Глухое отверстие: Глубина - 40; Диаметр - 15; Угол конуса сверла - 1200.
8.3.Коническая ступень: Длина - 3.2; Диаметр левого торца - 15; Диаметр правого торца - 26.
8.4.Цилиндрическая ступень: Длина - 14; Диаметр - 26.
9.Щелкнуть кнопку Сохранить вал и выйти.

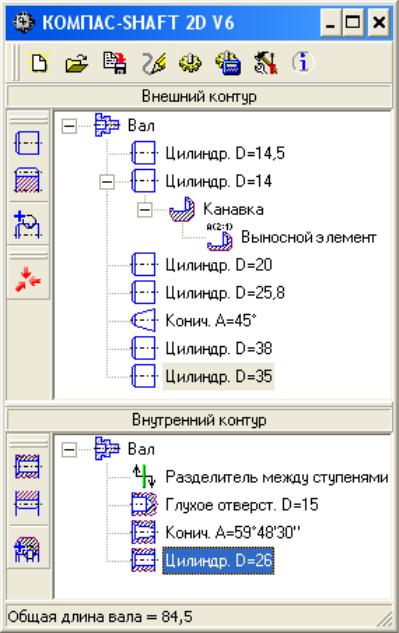

Дерево построений должно быть аналогичным на рисунке 4.12.
37
Рис.4.12.

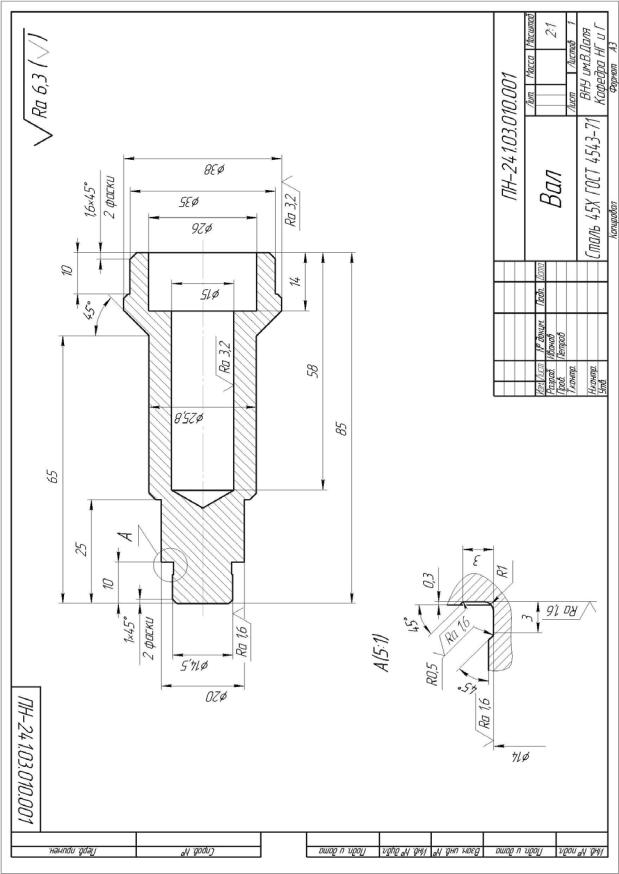

Далее необходимо дооформить чертеж: проставить нужные размеры, значения шероховатости, заполнить основную надпись и сохранить (рис.4.13).
38
Рис.4.13.
