Методичка.Тема 5-6
.pdf5. Варианты задания
На формате А3 выполнить чертеж вала. Вариант согласно порядковому номеру в журнале.
На чертеже: поставить размеры, шероховатость, выполнить полезные разрезы и выносные элементы, ввести технические требования, заполнить основную
надпись. В графе материал ввести: , диаметр указать в соответствии со своим вариантом.
Рис. 5.1. Основные конструктивные элементы валов Ниже приведены справочные таблицы для выбора конструктивных элемен-
тов вала.
|
|
|
|
|
Таблица 1 |
||
Фаски, скосы, галтели |
|
|
|
|
|
||
|
|
|
|
|
|
|
|
|
d |
c |
a |
α |
|
R |
|
|
|
|
|
|
|
|
|
|
10…15 |
1,0 |
1,5 |
30 |
|
0,5 |
|
|
|
|
|
|
|
|
|
|
15…30 |
1,5 |
2,0 |
30 |
|
1,0 |
|
|
|
|
|
|
|
|
|
|
30…50 |
2,0 |
3,0 |
30 |
|
1,5 |
|
|
|
|
|
|
|
|
|
d – диаметр вала; с – катет фаски; а – ширина скоса; α – угол скоса; R – радиус галтели
40
|
|
|
|
|
Таблица 2 |
|
|
Шпонки призматические ГОСТ 23360-78 |
|
||
|
|
|
|
||
Диаметр вала |
|
Ширина х высота |
Длина шпоночного паза, |
||
D, мм |
|
шпонки, bxh, мм |
l, мм |
||
|
|
|
|
|
|
6 |
...8 |
|
2x2 |
6... |
20 |
8... |
10 |
|
3x3 |
6... |
36 |
10... |
12 |
|
4x4 |
8... |
45 |
12... |
17 |
|
5x5 |
10... |
56 |
17... |
22 |
|
6x6 |
14... |
70 |
22... |
30 |
|
8x7 |
18... |
90 |
30... |
38 |
|
10х8 |
22... |
110 |
38... |
44 |
|
12х8 |
28... |
140 |
44... |
50 |
|
14х9 |
36... |
160 |
50... |
58 |
|
16 10 |
45... |
180 |
58... |
65 |
|
18х11 |
50... |
200 |
65... |
75 |
|
20х12 |
56... |
220 |
75... |
85 |
|
22х14 |
63... |
250 |
85... |
95 |
|
25х14 |
70... |
280 |
95... |
110 |
|
28х16 |
80... |
320 |
110... |
130 |
|
32х18 |
90... |
360 |
130... |
150 |
|
36х20 |
100... |
400 |
150... |
170 |
|
40х22 |
100... |
400 |
170... |
200 |
|
45х25 |
110... |
450 |
200... |
230 |
|
50х28 |
125... |
500 |
230... |
260 |
|
56х32 |
140... |
500 |
260... |
290 |
|
63х32 |
160... |
500 |
290... |
330 |
|
70х36 |
180... |
500 |
330... |
380 |
|
80х40 |
200... |
500 |
380... |
440 |
|
90х45 |
220... |
500 |
440... |
500 |
|
100х50 |
250... |
500 |
Примечание.
Длину шпонок выбирают из нормального ряда длин, мм:
6; 8; 10; 12; 14; 16; 18; 20; 22; 25; 28; 32; 36; 40; 45; 50; 56; 63; 70; 80; 90; 100; 110; 125; 140; 160; 180; 200; 220; 250; 280; 320; 360; 400; 450; 500.
41
|
|
|
|
|
|
|

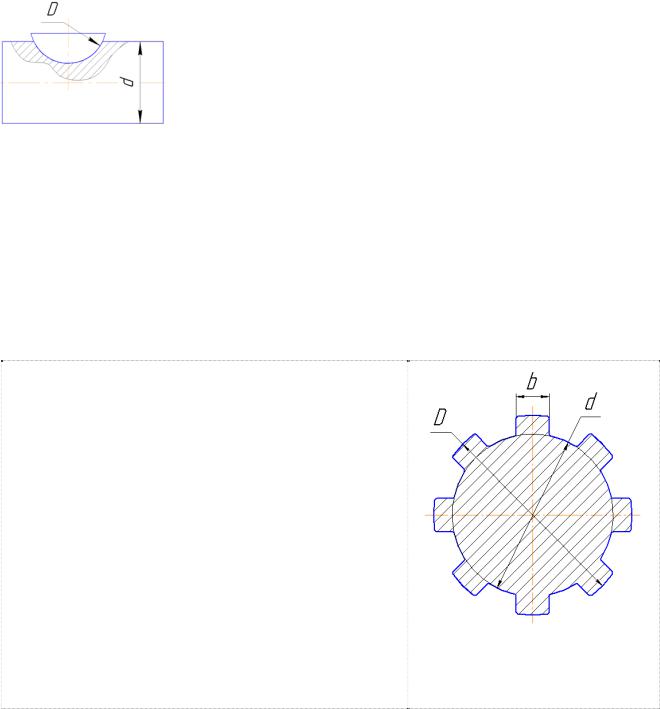

Таблица 3 |
|
Шпонки cегментные ГОСТ 24071-80 |
||||||
|
|
|
|
|
|
|
|
|
|
|
Диаметр вала, d |
Ширина х Высота х Диа- |
|||
|
|
(при передачи крутящего мо- |
метр фрезы |
||||
|
|
|
мента) |
|
|
b х h x D |
|
|
|
|
мм |
|
|
мм |
|
|
|
|
|
|
|
|
|
|
|
|
3...4 |
|
|
1x1,4x4 |
|
|
|
|
4...5 |
|
|
1,5x2,6x7 |
|
|
|
|
5...6 |
|
|
2x2,6x7 |
|
|
|
|
6...7 |
|
|
2x3,7x10 |
|
|
|
|
7...8 |
|
|
2,5x3,7x10 |
|
|
|
|
8...10 |
|
|
3x5x13 |
|
|
|
|
10...12 |
|
|
3x6,5x16 |
|
|
|
|
12...14 |
|
|
4x6,5x16 |
|
|
|
|
14...16 |
|
|
4x7,5x19 |
|
|
|
|
16...18 |
|
|
5x6,5x16 |
|
|
|
|
18...20 |
|
|
5x7,5x19 |
|
|
|
|
20...22 |
|
|
5x9x22 |
|
|
|
|
22...25 |
|
|
6x9x22 |
|
|
|
|
25...28 |
|
|
6x10x25 |
|
|
|
|
28...32 |
|
|
8x11x28 |
|
|
|
|
32...38 |
|
|
10x13x32 |
|
|
|
|
|
|
|
|
Таблица 4 |
|
Шлицы прямобочные ГОСТ 1139-80 |
||||||
|
|
|
|
|
|
|
|
Количество зуб- |
|
d |
D |
|
b |
|
|
цов,z |
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Легкая серия |
|
|
|
|||
|
|
|
|
|
|
|
|
6 |
23 |
26 |
|
6 |
|
|
|
6 |
26 |
30 |
|
6 |
|
|
|
6 |
28 |
32 |
|
7 |
|
|
|
8 |
32 |
36 |
|
6 |
|
|
|
8 |
36 |
40 |
|
7 |
|
|
|
8 |
42 |
46 |
|
8 |
|
|
|
8 |
46 |
50 |
|
9 |
|
|
|
8 |
52 |
58 |
|
10 |
|
|
|
8 |
56 |
62 |
|
10 |
|
|
|
10 |
72 |
78 |
|
12 |
|
|
|
10 |
82 |
88 |
|
12 |
|
|
|
10 |
92 |
98 |
|
14 |
|
|
42
Кол-во |
d |
|
|
D |
|
b |
|
Кол-во зуб- |
|
d |
|
|
D |
|
b |
|
||
зубцов,z |
|
|
|
|
цов,z |
|
|
|
|
|
|
|||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
Средняя |
серия |
|
|
|
|
Тяжелая серия |
|
|
|
||||||||
6 |
|
|
21 |
|
25 |
|
5 |
|
10 |
|
|
|
26 |
32 |
|
4 |
|
|
6 |
|
|
23 |
|
28 |
|
6 |
|
10 |
|
|
|
28 |
35 |
|
4 |
|
|
6 |
|
|
26 |
|
32 |
|
6 |
|
10 |
|
|
|
32 |
40 |
|
5 |
|
|
6 |
|
|
28 |
|
34 |
|
7 |
|
10 |
|
|
|
36 |
45 |
|
5 |
|
|
8 |
|
|
32 |
|
38 |
|
6 |
|
10 |
|
|
|
42 |
52 |
|
6 |
|
|
8 |
|
|
36 |
|
42 |
|
7 |
|
10 |
|
|
|
46 |
56 |
|
|
|
|
|
|
|
|
|
|
|
|
|
7 |
|
||||||||
8 |
|
|
42 |
|
48 |
|
8 |
|
16 |
|
|
|
52 |
60 |
|
5 |
|
|
8 |
|
|
46 |
|
54 |
|
9 |
|
16 |
|
|
|
56 |
65 |
|
5 |
|
|
8 |
|
|
52 |
|
60 |
|
10 |
|
16 |
|
|
|
62 |
72 |
|
6 |
|
|
8 |
|
|
56 |
|
65 |
|
10 |
|
16 |
|
|
|
72 |
82 |
|
7 |
|
|
8 |
|
|
62 |
|
72 |
|
12 |
|
20 |
|
|
|
82 |
92 |
|
6 |
|
|
10 |
|
|
72 |
|
82 |
|
12 |
|
20 |
|
|
|
92 |
102 |
|
7 |
|
|
10 |
|
|
82 |
|
92 |
|
12 |
|
|
|
|
|
|
|
|
|
|
|
10 |
|
|
92 |
|
102 |
|
14 |
|
|
|
|
|
|
|
|
|
|
|
Вариант 1
Сконструировать вал, который состоит из 6 ступеней:
1.цилиндрических – 4;
2.конических – 1;
3.квадратного сечения – 1.
На проектируемом валу предусмотреть конструктивные элементы:
1.фаска – на всех цилин-ких ступенях, в зависимости от диаметра вала;
2.буртик – 1;
3.галтель – 1;
4.резьба – 1;
5.шпонка призматическая по ГОСТ 23360-78;
6.шлицы прямобочные ГОСТ 1139-80.
Вариант 2
Сконструировать вал, который состоит из 6 ступеней:
1.цилиндрических – 4;
2.конических – 1;
3.квадратного сечения – 1.
На проектируемом валу предусмотреть конструктивные элементы:
1.фаска – на всех цилин-ких ступенях, в зависимости от диаметра вала;
2.лыска – 1;
3.cкос – 1;
4.резьба – 1;
43
5.шпонка сегментная по ГОСТ 24071-80;
6.шлицы прямобочные ГОСТ 1139-80.
Вариант 3
Сконструировать вал, который состоит из 7 ступеней:
1.цилиндрических – 5;
2.конических – 1;
3.квадратного сечения – 1.
На проектируемом валу предусмотреть конструктивные элементы:
1.фаска – на всех цилин-ких ступенях, в зависимости от диаметра вала;
2.буртик – 1;
3.галтель – 1;
4.резьба – 1;
5.шпонка призматическая по ГОСТ 23360-78;
6.шлицы прямобочные ГОСТ 1139-80.
Вариант 4
Сконструировать вал, который состоит из 6 ступеней:
1.цилиндрических – 4;
2.конических – 1;
3.квадратного сечения – 1.
На проектируемом валу предусмотреть конструктивные элементы:
1.фаска – на всех цилин-ких ступенях, в зависимости от диаметра вала;
2.лыска – 1;
3.cкос – 1;
4.резьба – 1;
5.шпонка сегментная по ГОСТ 24071-80;
6.шлицы прямобочные ГОСТ 1139-80.
Вариант 5
Сконструировать вал, который состоит из 7 ступеней:
1.цилиндрических – 5;
2.конических – 1;
3.квадратного сечения – 1.
На проектируемом валу предусмотреть конструктивные элементы:
1.фаска – на всех цилин-ких ступенях, в зависимости от диаметра вала;
2.буртик – 1;
3.галтель – 1;
4.резьба – 1;
44
5.шпонка призматическая по ГОСТ 23360-78;
6.шлицы прямобочные ГОСТ 1139-80.
Вариант 6
Сконструировать вал, который состоит из 8 ступеней:
1.цилиндрических – 6;
2.конических – 1;
3.квадратного сечения – 1.
На проектируемом валу предусмотреть конструктивные элементы:
1.фаска – на всех цилин-ких ступенях, в зависимости от диаметра вала;
2.буртик – 1;
3.галтель – 1;
4.резьба – 1;
5.шпонка сегментная по ГОСТ 24071-80;
6.шлицы прямобочные ГОСТ 1139-80.
Вариант 7
Сконструировать вал, который состоит из 6 ступеней:
1.цилиндрических – 5;
2.конических – 1.
На проектируемом валу предусмотреть конструктивные элементы:
1.фаска – на всех цилин-ких ступенях, в зависимости от диаметра вала;
2.лыска – 1;
3.cкос – 1;
4.резьба – 1;
5.шпонка призматическая по ГОСТ 23360-78;
6.шлицы прямобочные ГОСТ 1139-80.
Вариант 8
Сконструировать вал, который состоит из 6 ступеней:
1.цилиндрических – 4;
2.конических – 1;
3.квадратного сечения – 1.
На проектируемом валу предусмотреть конструктивные элементы:
1.фаска – на всех цилин-ких ступенях, в зависимости от диаметра вала;
2.буртик – 1;
3.галтель – 1;
4.резьба – 1;
5.шпонка сегментная по ГОСТ 24071-80;
45
6.шлицы прямобочные ГОСТ 1139-80.
Вариант 9
Сконструировать вал, который состоит из 7 ступеней:
1.цилиндрических – 5;
2.конических – 1;
3.квадратного сечения – 1.
На проектируемом валу предусмотреть конструктивные элементы:
1.фаска – на всех цилин-ких ступенях, в зависимости от диаметра вала;
2.лыска – 1;
3.cкос – 1;
4.резьба – 1;
5.шпонка призматическая по ГОСТ 23360-78;
6.шлицы прямобочные ГОСТ 1139-80.
Вариант 10
Сконструировать вал, который состоит из 6 ступеней:
4.цилиндрических – 4;
5.конических – 1;
6.квадратного сечения – 1.
На проектируемом валу предусмотреть конструктивные элементы:
1.фаска – на всех цилин-ких ступенях, в зависимости от диаметра вала;
2.буртик – 1;
3.галтель – 1;
4.резьба – 1;
5.шпонка сегментная по ГОСТ 24071-80;
6.шлицы прямобочные ГОСТ 1139-80.
Вариант 11
Сконструировать вал, который состоит из 6 ступеней:
1.цилиндрических – 4;
2.конических – 1;
3.квадратного сечения – 1.
На проектируемом валу предусмотреть конструктивные элементы:
1.фаска – на всех цилин-ких ступенях, в зависимости от диаметра вала;
2.буртик – 1;
3.галтель – 1;
4.резьба – 1;
5.шпонка призматическая по ГОСТ 23360-78;
46
6. шлицы прямобочные ГОСТ 1139-80.
Вариант 12
Сконструировать вал, который состоит из 7 ступеней:
1.цилиндрических – 5;
2.конических – 1;
3.квадратного сечения – 1.
На проектируемом валу предусмотреть конструктивные элементы:
1.фаска – на всех цилин-ких ступенях, в зависимости от диаметра вала;
2.лыска – 1;
3.cкос – 1;
4.резьба – 1;
5.шпонка сегментная по ГОСТ 24071-80;
6.шлицы прямобочные ГОСТ 1139-80.
Вариант 13
Сконструировать вал, который состоит из 6 ступеней:
1.цилиндрических – 4;
2.конических – 1;
3.квадратного сечения – 1.
На проектируемом валу предусмотреть конструктивные элементы:
1.фаска – на всех цилин-ких ступенях, в зависимости от диаметра вала;
2.буртик – 1;
3.галтель – 1;
4.резьба – 1;
5.шпонка призматическая по ГОСТ 23360-78;
6.шлицы прямобочные ГОСТ 1139-80.
Вариант 14
Сконструировать вал, который состоит из 5 ступеней:
1.цилиндрических – 4;
2.конических – 1.
На проектируемом валу предусмотреть конструктивные элементы:
1.фаска – на всех цилин-ких ступенях, в зависимости от диаметра вала;
2.буртик – 1;
3.галтель – 1;
4.резьба – 1;
5.шпонка сегментная по ГОСТ 24071-80;
47
шлицы прямобочные ГОСТ 1139-80.
Вариант 15
Сконструировать вал, который состоит из 7 ступеней:
1.цилиндрических – 5;
2.конических – 1;
3.квадратного сечения – 1.
На проектируемом валу предусмотреть конструктивные элементы:
1.фаска – на всех цилин-ких ступенях, в зависимости от диаметра вала;
2.лыска – 1;
3.cкос – 1;
4.резьба – 1;
5.шпонка призматическая по ГОСТ 23360-78;
6.шлицы прямобочные ГОСТ 1139-80.
Вариант 16
Сконструировать вал, который состоит из 6 ступеней:
1.цилиндрических – 5;
2.конических – 1.
На проектируемом валу предусмотреть конструктивные элементы:
1.фаска – на всех цилин-ких ступенях, в зависимости от диаметра вала;
2.буртик – 1;
3.галтель – 1;
4.резьба – 1;
5.шпонка сегментная по ГОСТ 24071-80;
6.шлицы прямобочные ГОСТ 1139-80.
Вариант 17
Сконструировать вал, который состоит из 5 ступеней:
1.цилиндрических – 4;
2.конических – 1.
На проектируемом валу предусмотреть конструктивные элементы:
1.фаска – на всех цилин-ких ступенях, в зависимости от диаметра вала;
2.лыска – 1;
3.cкос – 1;
4.резьба – 1;
5.шпонка призматическая по ГОСТ 23360-78;
48
6. шлицы прямобочные ГОСТ 1139-80.
Вариант 18
Сконструировать вал, который состоит из 6 ступеней:
1.цилиндрических – 4;
2.конических – 1;
3.квадратного сечения – 1.
На проектируемом валу предусмотреть конструктивные элементы:
1.фаска – на всех цилин-ких ступенях, в зависимости от диаметра вала;
2.буртик – 1;
3.галтель – 1;
4.резьба – 1;
5.шпонка сегментная по ГОСТ 24071-80;
6.шлицы прямобочные ГОСТ 1139-80.
Вариант 19
Сконструировать вал, который состоит из 7 ступеней:
1.цилиндрических – 5;
2.конических – 1;
3.квадратного сечения – 1.
На проектируемом валу предусмотреть конструктивные элементы:
1.фаска – на всех цилин-ких ступенях, в зависимости от диаметра вала;
2.лыска – 1;
3.cкос – 1;
4.резьба – 1;
5.шпонка призматическая по ГОСТ 23360-78;
6.шлицы прямобочные ГОСТ 1139-80.
Вариант 20
Сконструировать вал, который состоит из 6 ступеней: 1.цилиндрических – 4; 2.конических – 1; 3.квадратного сечения – 1.
На проектируемом валу предусмотреть конструктивные элементы:
1.фаска – на всех цилин-ких ступенях, в зависимости от диаметра вала;
2.буртик – 1;
3.галтель – 1;
4.резьба – 1;
5.шпонка сегментная по ГОСТ 24071-80;
49
