8. Вимірювання параметрів сигналів

1.Підключення сигнал генератора до входу Y (1)осцилографу

схема підключення осцилографу і генератору.

2.Продення вимірювання синусоїдального сигналу за допомогою осцилографу.

3.Визначення амплітуди синусоїдального сигналу 5В/дел перемикач вхідного подільника напруги каналу вертикального відхилення підключене на 5В/дел ;

4.Визначити частоту синусоїдального сигналу якщо 0,5сек

5. провести вимірювання пило образного сигналу

6 Вимірювання частоти за методами фігур Ліссажу.

Необхідна апаратура: джерело вимірюємої частоти, генератор низької частоти, осцилограф ОМШ-3М На вхід підсилювача горизонтального відхилення подається напруга , частоту якої потрібно виміряти. Коли частота генератора точно відповідає частоті вимірювальної напруги, то на екрані осцилографа з’явиться непорушне зображення . Якщо вимірюваний сигнал має синусоїдальну форму, тоді це зображення має бути колом, еліпсом, чи прямою лінією. Якщо характер вимірюваного сигналу іншій , зображення буде (по формі) прямокутна, пило образна) зображення має бути скривленим.

Якщо одна із порівняних частот є кратною до другої , то з’вляються прості фігури, форма яких змінюється під впливом фазового зсуву між частотами

Вимірювальна частота

Частота генератору ;

Відношення частот 2:1

Відношення частот дорівнює відношенню числа вершин кута фігури, на одній стороні трикутника, до числу вершин на другій його стороні

- частота напруги, яка подається на вхід блоку вертикального відхилення частота напруги, яка подається на вхід блоку горизонтального відхиленняm-число вершин в горизонтальній площині.

п-число вершин в вертиканій площині.

Висновок: Провели вимірювання параметру сигналу, вимірювання частоти за методом Ліс сажу.

Склали схему і визначили частоту досліджуємого сигналу:

9. Вимірювальні генератори

Структурна схема генератора:

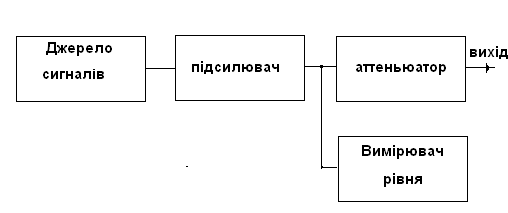

Блок схема генератора

Джерело сигналів формує малопотужні коливання необхідної форми , підсилювач підсилює ці коливання , Рівень підсилених коливань контролюється вольтметром .

Аттеньюатор - резистивний подільник напруги, який призначене для встановлення заданого рівня вихідного сигналу.

Вимоги до підсилювача, аттеньатору, і вольтметру , які використовуються в генераторі високі.

Завдання:

1.Визначити параметри генератору.

Виписати технічні параметри генератора ;

2. Привести лицьову панель генератора, з у казанням керуючих ручок.

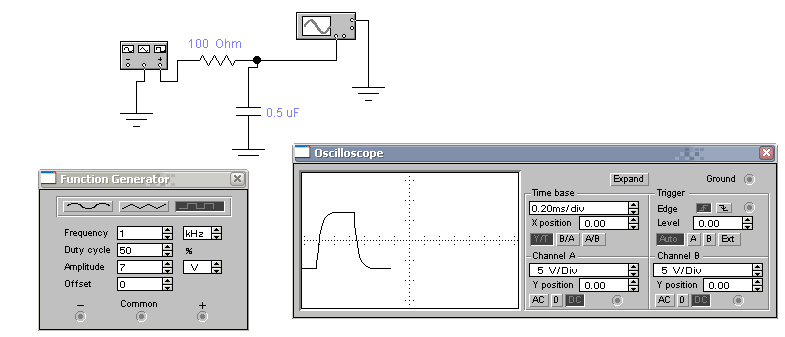

3. Визначить вхідну ємність Свх осцилографу, для цього генератор прямокутних імпульсів підключити через RC подати прямокутний імпульс на екрані появиться осцилограма рис 2

осцилограма вихідного імпульсу.

схема з’єднання вимірювальних приладів.

Висновок: Вивчили будову та принцип дії генератора Г3-33 .

10. Частотна характеристика підсилювача

Обладнання: -

- робота проводиться в програмі Еlektronsk Worrk Вenсh.

- біполярний транзистор 2N3904

- джерело постійної електрорушійної сили.

-осцилограф.

- генератор

- мультиметр

- резистори.

- конденсатори

Загрузити пакет Еlektronsk Worrk Вenсh.

Зібрати схему для зняття передавальної характеристикипідсилювального каскаду за відсутністю зворотного зв’язку для двох випадків:

Встановити частоту генератора 1кГц , натиснувши правій кнопкою миші , з’являється вікно де встановлюється частота сигналу на вході підсилювача .Вхідну напругувстановлювати від мінімального значення за допомогою кнопки «Amplityde»

значення напруги ізнімати з контрольних точок Х2 і Х4 за допомогою мультиметра .

Для лінійних дільниць ампітудних характеристик визначити коефіцієнт посилення

Підключити до контрольних точок Х2 і Х4 гнізда осцилографа, кнопки S2 натисненні. Змінюючи вхідну напругу від мінімального до максимального значення спостерігати появу спотворень сигналу на виході підсилювача. Побудувати схему підсилюючого каскаду на біполярному транзисторі.

Схема підсилюючого каскаду на біполярному транзисторі.

Висновок: В ході роботи навчитися знімати АЧХ підсилювача, працювати з вимірювальними приборами осцилографом і генератором. Побудували схему підсилюючого каскаду на біполярному транзисторі.
