5. Вимірювання опору Вимір опору
Омметр вимірює опір ланцюга або компоненти ланцюга за допомогою прикладеної вимірювальної напруги. Напругу забезпечують батареї. Коли до вимірювального приладу через досліджуваний компонент прикладається постійна напруга, стрілка приладу відхиляється відповідно до струму, який протікає. Відхилення стрільця по-різному для різних вимірюваних опорів. Для того щоб виміряти опір ланцюга або її складової, омметр приєднується паралельно ланцюга або її який - або компоненті.
При використанні омметра для виміру опору
вимірюваний компонент повинно бути вилучено з ланцюга.
Застереження: Перед приєднанням омметра до ланцюга, переконаєтеся, що харчування виключене.
Коли виміряється опір компонента в ланцюзі, від’єднайте один кінець елементу від ланцюга. Це усуває паралельні шляхи, які можуть привести до неправильного виміру опору. Для одержання точного виміру пристрій повинне бути вилучене з ланцюга. Після вимірювання омметра елемент приєднуються до пристрою

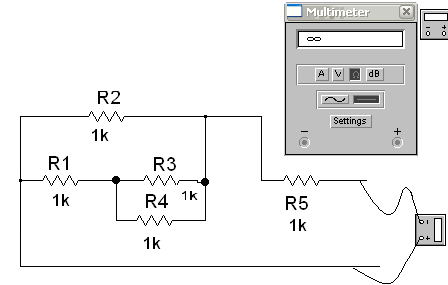

Розімкнутий ланцюг показує високий опір.
Омметр може використовуватися для визначення розриву в ланцюзі.
Головне призначення омметра – вимір опору. Отже, омметр може бути використаний для визначення, який є ланцюг: розімкнутої, закороченной або замкнутої. Розімкнутий ланцюг має нескінченно великий опір, оскільки через неї не тече струм. Короткозамкнений ланцюг має нульовий опір, тому що струм, проводячи через неї, не викликає спадання напруги.
Замкнутий ланцюг являє собою повний шлях для проходження струму. Її опір залежить від опорів компонентів ланцюга
Замкнутий ланцюг –омметр вимірює повний опір ланцюга
Омметр може використовуватися, щоб визначити, чи допускає ланцюг проходження струму. Замкнутий ланцюг показує низький опір.
Перевірка ланцюга на замкнутість, розімкнення або закороченность називається перевіркою ланцюга на безперервність. Ця перевірка показує, чи є шлях для струму безперервним. Для того, щоб визначити замкнуті ланцюг або розімкнутий повинна бути використана найменша чутливість шкали омметра. Спочатку переконаєтеся в тім, що в ланцюзі відсутні компоненти, які можуть бути ушкоджені струмом від омметра. Після цього приєднаєте висновки омметра до крапок вимірюваного ланцюга. Якщо омметр що - то показує, то ланцюг замкнутий або закорочена. Якщо омметр нічого не показує (стрільця не відхиляється) - ланцюг розімкнутий. Ця перевірка корисна для встановлення причини, по якій ланцюг не працює.
Висновок:Вивчили основи вимірювання опору.Робота з омметром.
6. Розширення межі вимірювання вольтметру Розширення межі вимірювання вольтметру.
Вольтметр для вимірювання напруги, характеризується вхідним опором , який складається із опору рамки вимірювального приладу і опору додаткового резистора.
Наприклад ,якщо RВ =800 Ом, а опір додаткового резистору на межі 3В , дорівнює2.2 кОм то вхідний опір вольтметру на цій межі складає 3кОм. Для другої межі додатний опір буде другим, а значить зміниться і вхідний опір вольтметру.
Частіше вольтметр оцінюють відносним вхідним опором . який характеризує відношення вхідного опору прибору до1В вимірювальної напруги, наприклад 3кОм/В.
Тому RВХ вольтметру на різних межах вимірювань розрізняється , а відносний опір RВХ постійний .
Чим менше струм вимірювального пристрою ІВ , який використовується в вольтметрі , тим більш буде відносне вхідний вольтметру , тим точніше будуть вимірювання .
Вольтметром з межею 10В не можна вимірювати напругу з більш високою напругою.

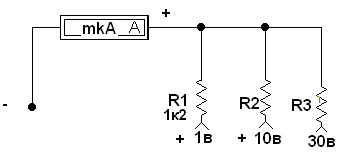

Схема вольтметру на три межі вимірювання:
Багатомежний вольтметр
Опір додаткового резистору розраховується за формулою :
,
де
найбільша
напруга межі вимірювання
-
струм вимірювального приладу;
-
опір вимірювального приладу.
Хід роботи
взяти вимірювальний прилад (мікроамперметр) виміряти опір вимірювального механізму за допомогою омметру
;
Вимірювання внутрішнього опору вимірювального механізму.
Розрахуйте додатний опір на межі 1в
Розрахувати додаткові опори на всі межі вимірювання ;
Схема вольтметру на 3 межі.
Скласти схему додатних опорів і провести вимірювання напруги на межах 1В; 3в; 10В.
Скласти схему для вимірювання змінної напруги рис 4, діоди V1,V2 Д9
Схема вольтметру для вимірювання змінної напруги.
Висновок: Навчилися розширювати межі вольтметру, розраховувати вхідний опір вольтметру, складати прилад для вимірювання напруги на три межі, складати схему для вимірювання змінної напруги.
