3 Методы испытаний

1. Аппараты, материалы и реактивы

Нумерация пунктов первого подраздела третьего раздела ПЗ

2. Подготовка к испытанию

Нумерация пунктов второго подраздела третьего раздела ПЗ

Если раздел или подраздел состоит из одного пункта, он также нумеруется. Каждый пункт, подпункт и перечисления записывают с абзацного отступа. Разделы, подразделы должны иметь заголовки. Пункты, как правило, заголовков не имеют.

Расстояние между заголовком и текстом – 2 строки. Расстояние между заголовками раздела и подраздела – 1 строка.

Каждый раздел ПЗ рекомендуется начинать с нового листа (страницы).

Нумерация страниц ПЗ и приложений, входящих в состав этой записки, должна быть сквозной.

Рис. 4. Основная надпись – форма 2а

Рис. 5. Основная надпись – форма 2

Иллюстрации. Количество иллюстраций должно быть достаточным для пояснения излагаемого текста. Иллюстрации (чертежи, схемы, диаграммы, фотоснимки) следует располагать в пояснительной записке непосредственно после текста, в котором они упоминаются впервые или на следующей странице. На все иллюстрации должны быть ссылки в ПЗ.

Иллюстрации, за исключением иллюстраций приложений, следует нумеровать арабскими цифрами сквозной нумерацией. Если рисунок один, то он обозначается "Рисунок 1".

Допускается нумеровать иллюстрации в пределах раздела. В этом случае номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой.

Номер иллюстрации состоит из номера раздела и порядкового номера иллюстрации, разделенных точкой, например, "Рисунок 3.2" – второй рисунок третьего раздела (рис. 6).

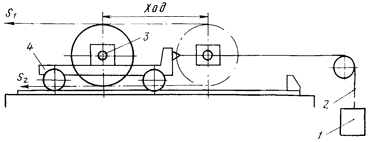

Рисунок 3.2 – Схема грузового натяжного устройства

Рис. 6. Пример оформления иллюстрации в тексте ПЗ

Таблицы.Таблицы применяют для лучшей наглядности и удобства сравнения показателей. Название таблицы, при ее наличии, должно отражать содержание, быть точным, кратким. Название следует помещать над таблицей.

Таблицы, за исключением таблиц приложений, следует нумеровать арабскими цифрами сквозной нумерацией.

Допускается нумеровать таблицы в пределах раздела. В этом случае ее номер состоит из номера раздела и порядкового номера таблицы, разделенных точкой (рис. 7).

Рис. 7. Оформление таблицы в тексте пояснительной записки

Формулы и уравнения.Формулы и уравнения располагают непосредственно после текста, в котором они упоминаются, посередине строки.

Выше и ниже формулы или уравнения должно быть оставлено не менее одной свободной строки.

В формулах или уравнениях в качестве символов следует применять обозначения, установленные соответствующими государственными стандартами.

Пояснения символов и числовых коэффициентов, входящих в формулу или уравнение, если они не пояснены ранее в тексте, должны быть приведены непосредственно под формулой или уравнением. Пояснения каждого символа следует давать с новой строки в той последовательности, в которой символы приведены в формуле или уравнении. Первая строка пояснения должна начинаться со слова "где" без двоеточия после него.

Формулы и уравнения, за исключением формул и уравнений, помещаемых в приложении, должны нумероваться сквозной нумерацией арабскими цифрами, которые записывают на уровне формулы или уравнения справа в круглых скобках.

Пример(первая формула шестого раздела):

Мощность приводного двигателя N, кВт, определяется по формуле:

, (6.1)

где – коэффициент запаса, принимается= 1,1…1,2;

– общее сопротивление движению ленты на конвейере, Н;

V– расчетная скорость движения ленты, м/с;

– КПД передаточного механизма, для редукторных приводов= 0,85…0,87.
