6.3. Расчёт и выбор муфт

Соединительные муфты выбираются из каталога по диаметрам валов и крутящему моменту.

Для соединения вала двигателя с быстроходным валом редуктора принимается упругая втулочно-пальцевая муфта. Крутящий момент , Н·м, определяется по формуле:

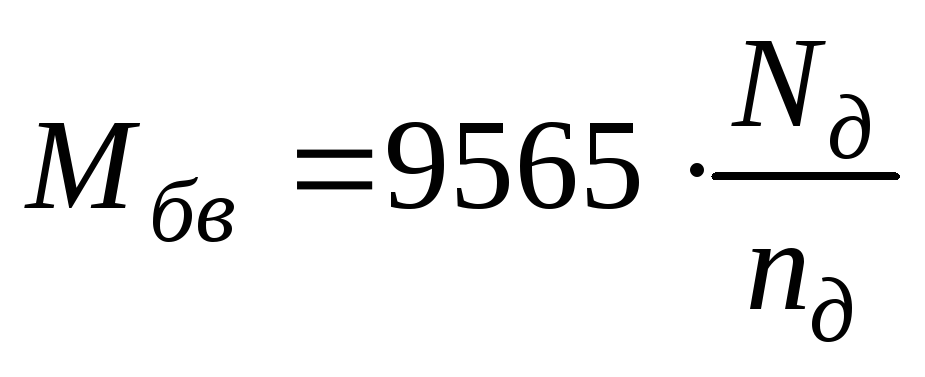

, (6.5)

где N_д, n_д – мощность и частота вращения ротора выбранного двигателя.

Параметры, габаритные и присоединительные размеры упругих втулочно-пальцевых муфт МУВП по ГОСТ 21424-93 приведены в табл. 15 и на рис. 16-17.

Для соединения тихоходного вала редуктора с валом приводного барабана принимается зубчатая муфта. Крутящий момент , Н·м, равен:

, (6.6)

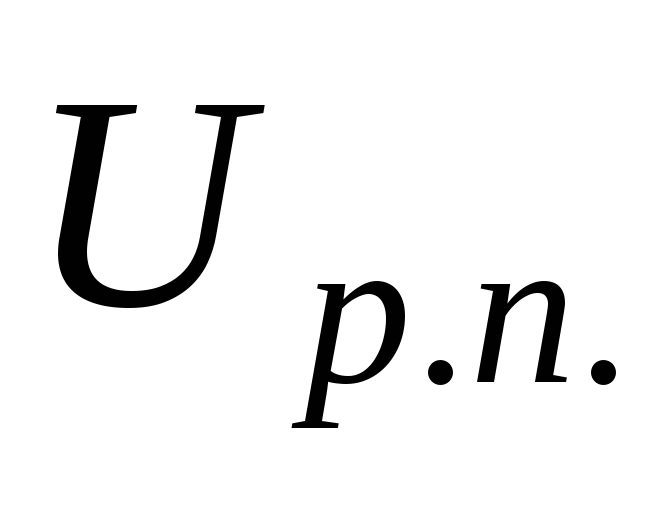

где – передаточное число принятого редуктора.

Параметры и размеры зубчатых муфт типа МЗ общего назначения по ГОСТ 5006-94 см. табл. 16 и рис. 18.

7. Расчет и проектирование натяжной станции

Усилие натяжного устройства , Н, определяется по формуле :

, (7.1)

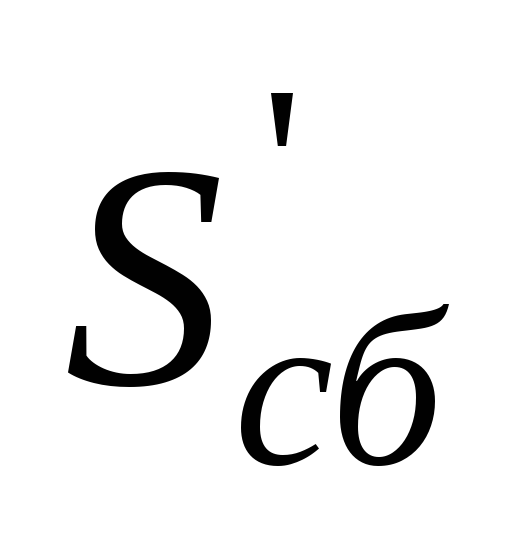

где ,– усилия в набегающей и сбегающей ветвях на натяжном барабане (для приведенной на рис. 1 схемы=,=S₆), Н;

– коэффициент повышения натяжения при пуске конвейера,= 1,2..1,5;

W_т – сопротивление движению тележки натяжного устройства, Н:

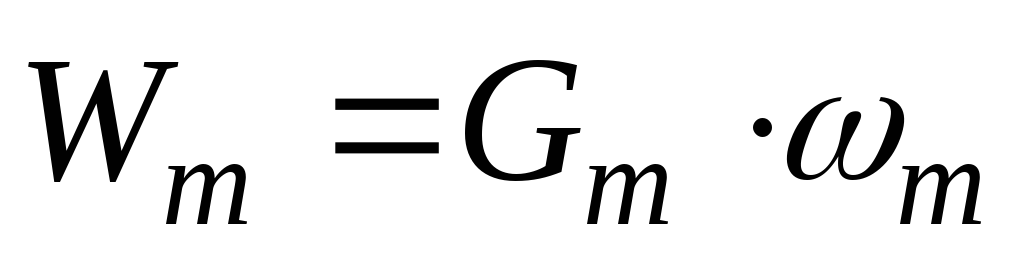

, (7.2)

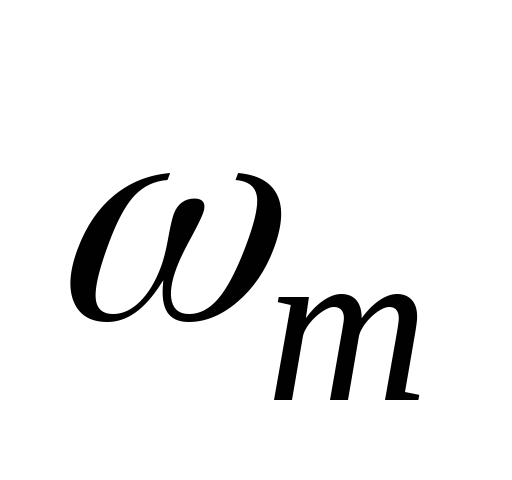

где – коэффициент сопротивления движению тележки (для катков на подшипниках качения = 0,05; для катков на подшипниках скольжения= 0,1),

– вес тележки, при предварительных расчетах можно пользоваться приближенной формулой, кН:

, (7.3)

где B_ст– ширина ленты, м,

D₁– диаметр натяжного барабана, м.

Ход натяжного устройства , м, определяется по формуле:

, (7.4)

где L_н1 – монтажный ход, компенсирующий изменение длины лентыпри её ремонте и перестыковке, при вулканизированных стыках, L_н1 = (1…2) ·В_ст, м;

L_н2– рабочий ход натяжного устройства, компенсирующий вытяжку и удлинение ленты при ее установившемся движении и при пуске конвейера, м:

, (7.5)

где К_у – коэффициент, учитывающий угол наклона конвейера или его участка (приК_у = 0,85, приК_у = 0,65);

К_л – коэффициент использования выбранного типоразмера ленты по натяжению,К_л = 0,63..1,0;

Е – относительное удлинение выбранного типа ленты (для резинотканевых лентЕ = 0,015, для резинотросовыхЕ = 0,0025);

L– общая длина конвейера, м.

8. Расчет параметров загрузочного устройства

Угол наклона нижней стенки загрузочной воронки , град., определяется по формуле:

, (8.1)

где – коэффициент трения груза по стали (табл. 1).

Длина загрузочного лотка , м:

. (8.2)

Высота бортов загрузочного лотка , м:

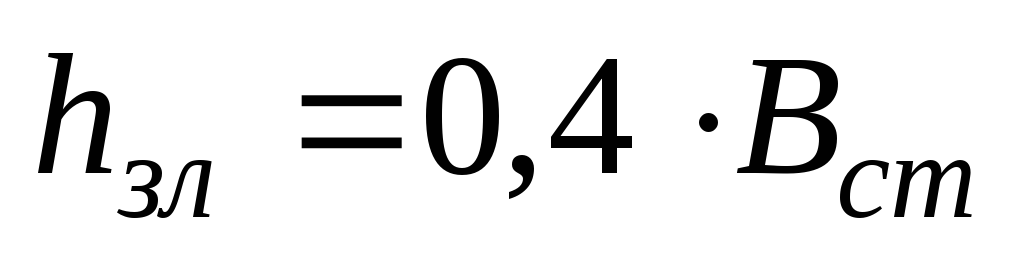

. (8.3)

Ширина загрузочного лотка , м:

. (8.4)

9. Общие требования к оформлению курсовой работы

9.1. Оформление пояснительной записки

Пояснительная записка оформляется согласно (ЕСКД) общим требованиям к текстовым документам ГОСТ 2.105-95, штампы основных надписей выполняются согласно ГОСТ 2.104-68.
