Размеры концов валов редукторов ц2, мм
Типоразмер редуктора |
Быстроходный вал |
Тихоходный вал | ||||||||||||
d1 |
l |
C1 |
t |
b |
D |
d2 |
l1 |
l2 |
t1 |
b1 |
d7 |
d8 |
n | |
Ц2-250 |
30 |
60 |
20 |
16,5 |
8 |
45 |
65 |
105 |
20 |
71,5 |
18 |
32 |
10 |
2 |
Ц2-300 |
35 |
60 |
20 |
19,5 |
10 |
48 |
75 |
115 |
25 |
82 |
20 |
50 |
12 |
2 |
Ц2-350 |
40 |
85 |
25 |
21,5 |
12 |
58 |
85 |
130 |
25 |
93 |
22 |
50 |
12 |
2 |
Ц2-400 |
50 |
85 |
25 |
26,5 |
14 |
70 |
95 |
130 |
25 |
104 |
25 |
50 |
12 |
2 |
Ц2-500 |
60 |
108 |
32 |
31,0 |
18 |
88 |
110 |
165 |
22 |
120 |
28 |
80 |
12 |
3 |
Ц2-650 |
70 |
108 |
32 |
36,5 |
20 |
95 |
140 |
200 |
22 |
152 |
36 |
80 |
12 |
3 |
Ц2-750 |
80 |
135 |
35 |
41,0 |
22 |
115 |
170 |
240 |
26 |
184 |
40 |
105 |
16 |
3 |
Т а б л и ц а 14
Основные размеры редукторов ц2
Типоразмер редуктора |
Размеры, мм | |||||||||||||
АС |
АБ |
АТ |
А1 |
А2 |
А3 |
А4 |
А5 |
В |
В1 |
В2 |
В3 |
В4 |
Н0 | |
Ц2-250 |
250 |
100 |
150 |
75 |
285 |
- |
- |
210 |
260 |
167 |
260 |
60 |
- |
160 |
Ц2-300 |
300 |
125 |
175 |
90 |
350 |
- |
- |
250 |
300 |
202 |
300 |
70 |
- |
190 |
Ц2-350 |
350 |
150 |
200 |
100 |
200 |
400 |
- |
280 |
330 |
228 |
330 |
70 |
- |
212 |
Ц2-400 |
400 |
150 |
250 |
150 |
250 |
500 |
- |
320 |
380 |
256 |
380 |
85 |
- |
265 |
Ц2-500 |
500 |
200 |
300 |
190 |
320 |
640 |
- |
360 |
440 |
310 |
440 |
100 |
- |
315 |
Ц2-650 |
650 |
250 |
400 |
190 |
260 |
520 |
515 |
470 |
560 |
404 |
560 |
100 |
284 |
315 |
Ц2-750 |
750 |
300 |
450 |
225 |
300 |
- |
565 |
560 |
650 |
463 |
650 |
120 |
320 |
355 |
Рис. 15. Основные габаритные и присоединительные размеры редукторов Ц2
Продолжение табл. 14
Типоразмер редуктора |
Размеры, мм |
Кол-во отверст., d |
Вес, (без масла), кг | ||||||||||
H |
H1 |
HГ |
L |
L1 |
L2 |
L3 |
M |
M1 |
l |
d | |||
Ц2-250 |
310 |
18 |
- |
515 |
400 |
220 |
253 |
182 |
247 |
- |
22 |
4 |
85 |
Ц2-300 |
362 |
22 |
- |
620 |
475 |
255 |
288 |
215 |
275 |
- |
26 |
4 |
136 |
Ц2-350 |
409 |
25 |
- |
700 |
550 |
300 |
313 |
238 |
300 |
- |
26 |
6 |
204 |
Ц2-400 |
505 |
27 |
- |
805 |
640 |
325 |
358 |
287 |
340 |
- |
33 |
6 |
317 |
Ц2-500 |
598 |
30 |
- |
985 |
785 |
390 |
413 |
340 |
385 |
- |
39 |
6 |
505 |
Ц2-650 |
695 |
36 |
95 |
1270 |
910 |
480 |
473 |
443 |
410 |
515 |
46 |
8 |
1090 |
Ц2-750 |
783 |
40 |
100 |
1455 |
1040 |
570 |
- |
498 |
445 |
565 |
46 |
8 |
1650 |

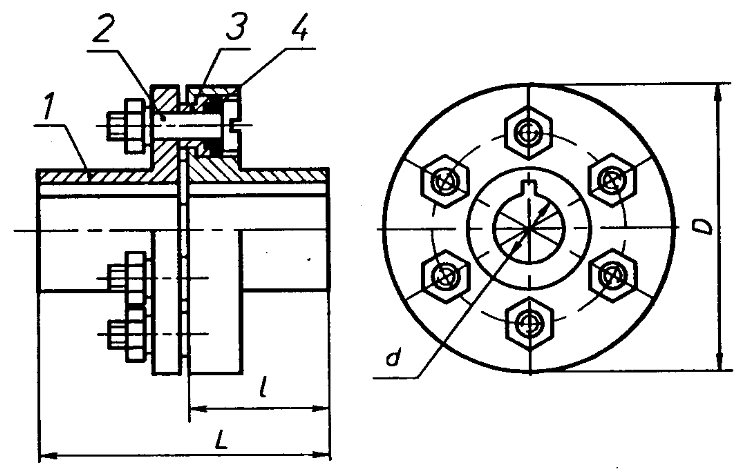

Рис. 16. Основные присоединительные и габаритные размеры упругих
втулочно-пальцевых муфт с полумуфтами исполнений 1, 2 (ГОСТ 21424-93):
1 – полумуфта; 2 – палец; 3 – втулка распорная;
4 – втулка упругая
Примечание: исполнение 1 – полумуфты с цилиндрическими отверстиями для длинных концов валов по ГОСТ 12080; исполнение 2 – полумуфты с цилиндрическими отверстиями для коротких концов валов по ГОСТ 12080.
Рис. 17. Основные присоединительные и габаритные размеры упругих
втулочно-пальцевых муфт с полумуфтами исполнений 3, 4 (ГОСТ 21424-93)
Примечание: исполнение 3 – полумуфты с коническими отверстиями для длинных концов валов по ГОСТ 12081; исполнение 4 – полумуфты с коническими отверстиями для коротких концов валов по ГОСТ 12081.
Рис. 18. Основные присоединительные и габаритные размеры зубчатых муфт типа МЗ общего назначения (ГОСТ 5006-94)
Т а б л и ц а 16
