![](/html/2706/313/html_rYq9D1bH4S.5p5F/htmlconvd-HgX78885x1.jpg)
Рис. 60. Палетка для определения удельного сопротивления ρзп зоны проникновения по диаграммам малых зондов.
1 — АО·0,5м, AM = 0,25 м, MN = ∞; 2 — АО = 0,5 м, AM = 0,25 м, AN/AM = 11 Шифр кривых – ρзп/ρр; (dc),
мм
Для решения задачи целесообразно использовать также палетки, представляющие зависимости ρк,х/ρр= f (ρк,y/ρр) [ρк,х и ρк,y — кажущиеся сопротивления, измеренные двумя различными зондами х и у] при постоянных значениях ρп/ρр, ρзп/ρp и др. Пример одной из таких палеток, дающих графическое решение системы уравнений
относительно ρп/ρр приведен на рис. 60. Методика решения задачи сводится к следующему.
1. Измеряют оптимальные или экстремальные (в зависимости от используемой палетки) значения ρкг и ρкп. В поле кривых ρп/ρр = const (ρзп/ρр = const) определяют положение точки с координатами х — ρкп / ρр и у = ρкг /ρр.
2. Определяют модули кривых µп,р= ρп/ρр (µзп,р = ρзп/ρр) и dc = const, проходящих через указанную точку. По формуле ρп (ρзп) =µп,рρр (µзп,рρр) рассчитываются искомые ρп или ρзп.
Если при интерпретации точка с координатами ρкп/ρр и ρкг/ρр не ложится на кривую dc, соответствующую измеренному диаметру скважины, берут другие палетки со значениями D ≠ dc и ρзп ≠ ρп .Параметры палетки D/dc и ρзп/ρр с помощью которой было получено значение dc, равное измеренному, позволяют определить D и ρзп.
Для решения задачи за рубежом используют палетки ρк,х/ρр = f(ρк,y/ρр), рассчитанные для заданных значений dc = const и D/dc = const (параметры палетки) и постоянных ρп/ρр и рзп/ρр — модули кривых палетки. При ρвм ≠ ρр и диаметре dc, отличающемся от стандартного диаметра, для которого составлена палетка, значения ρр и ρк/ρр предварительно приводят к стандартным; [3, 11].
§ 24. МЕТОД МИКРОЗОНДОВ
Небольшие размеры микрозондов дают возможность получать кажущееся сопротивление, в минимальной степени искаженное влиянием среды, вмещающей породу, а при хорошем прижимном устройстве — и влиянием глинистого раствора, заполняющего скважину.
Удельное сопротивление пород определяют по данным совместного анализа кажущихся сопротивлений, одновременно измеренных микропотенциал-зондом А0,05М и микроградиент-зондом АО,25МО,025. Для решения задачи используют номограммы (рис. 61, см. также [2, 11]) и палетки (рис. 62).
Микрозонды обычно применяют для изучения коллекторов, где в большинстве случаев существует проникновение фильтрата глинистого раствора. Поэтому в дальнейшем удельное сопротивление пород, определенное по данным измерений ρк микрозондами,
85
![](/html/2706/313/html_rYq9D1bH4S.5p5F/htmlconvd-HgX78886x1.jpg)
обозначим символом ρпп.
Номограмма, приведенная на рис. 61, состоит из основного блока А, на котором нанесено два семейства кривых зависимостей ρпп/ρгк = f (hгк) при ρкмп/ρгк = соnst и ρкмг /ρгк =соnst (шифр кривых). Искомые ρпп/ρгк и hгк определяются как ордината и абсцисса точки а, нанесенной в поле криволинейных координат ρкмп/ρгк и ρкмг /ρгк. Остальные блоки номограммы предназначены: блок Б — для пересчета отношений ρпп/ρгк в отношение ρпп/ρф; блок В — для внесения поправки за не полностью вытесненную пластовую воду; блок Г — для введения поправки за остаточное нефтегазонасыщение и поверхностную проводимость (эти блоки используют в методике определения коэффициента пористости по данным измерений ρк, выполненных микрозондами). Сопротивление ρгк получают по зависимости
ρгк/ρр — f (ρр) [2] или по кривым ρр= f (t) при ρгк = const (рис. 63,б).
При использовании палеток, изображенных на рис. 63, искомые значения ρпп/ρгк и hгк находят по модулям кривых µ = ρпп/ρгк и hгк, проходящих через точку с координатами х=
ρкмп/ρгк и y = ρкмг /ρгк. Удельное сопротивление ρпп =µρгк.
Из рис. 61 и 62 следует, что удельное сопротивление пород, прилегающих к стенке скважины, определяется микрозондами достаточно точно тогда, когда ρпп (ρп) не более чем в 15—20 раз превышает ρгк или когда глинистая корка отсутствует (основной недостаток определения ρп (ρпп) микрозондами).
Рис. 61. Номограмма для определения отношения ρпп/ρф и параметра Рп пористости по данным измерения
микрозондами (зонд с гидравлическим башмаком). 1- ρкмг /ρгк=const;2- ρкмг /ρгк=const
86
![](/html/2706/313/html_rYq9D1bH4S.5p5F/htmlconvd-HgX78887x1.jpg)
Рис. 62. Палетка для интерпретации результатов измерений микрозондами AO,25MO,025N и АО,05М (зонд с гидравлическим башмаком).
Шифр кривых — ρпп/ρгк; (hгк), см
§ 25. СПОСОБ СОПРОТИВЛЕНИЯ ЭКРАНИРОВАННОГО СОПРОТИВЛЕНИЯ
Удельное сопротивление пород методом экранированного заземления в настоящее время определяют по данным измерения эффективного сопротивления трех-, семи- и девятиэлектродными зондами с непрерывной фокусировкой экранного тока (Методика определения сопротивления пород экранированными зондами без непрерывной фокусировки тока изложена в работе [2].).
Расчет удельного сопротивления ρп по значениям ρэф, измеренным трехэлектродным зондом, основан на зависимости ρэф от ρр, ρзп, ρп, dc и Dзп следующего вида:
(88)
где G ( x ) ( x = dc/2r3 или Dзп/2r3) — интегральный пространственный фактор
(89)
87
![](/html/2706/313/html_rYq9D1bH4S.5p5F/htmlconvd-HgX78888x1.jpg)
Рис. 63. Палетки для определения удельных электрических сопротивлении ρф(а) и ρгк (б) по данным ρр и t.
Шифр кривых — ρф(а), ρгк(б), Ом · м
Рис. 64. Зависимости дифференциального (а) и интегрального (б) пространственных факторов от r/r3 (трехэлектродный экранированный зонд).
Шифр кривых — Lэ/dс
g(r) — его дифференциальное значение, r = r / r 3 , Lэ = Lэ / 2r3 = Lэ / d3 ;r,r3 — радиусы зоны интегрирования и зонда.
На рис. 64 приведена серия теоретических зависимостей дифференциального g(r) и
интегрального G (x) пространственных факторов от r(r3) для различных значений Lэ/dз для
некоторых зондов, используемых в практике.
Формула (88) дает возможность, зная четыре величины, рассчитать неизвестную пятую, например
88
![](/html/2706/313/html_rYq9D1bH4S.5p5F/htmlconvd-HgX78889x1.jpg)

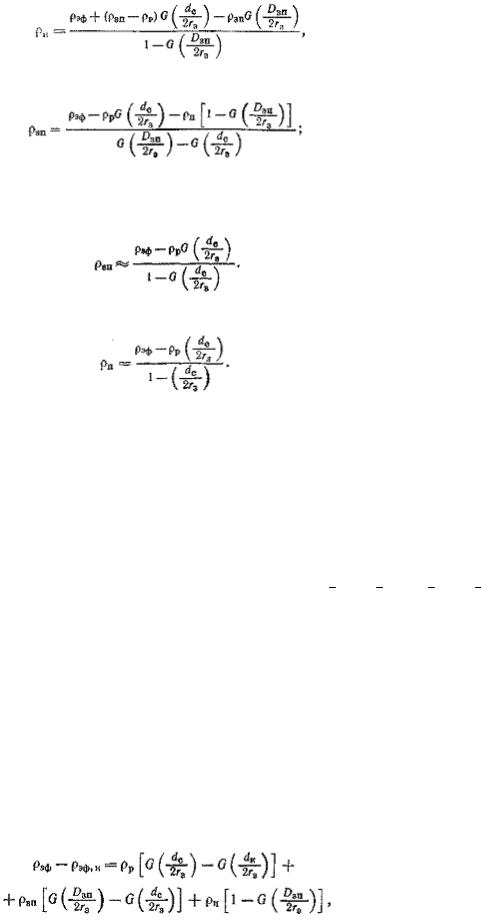

(90)
если известны ρр, ρзп, dc и Dзп, или вычислить
(91)
при известных ρп (определенном по данным бокового электрического зондирования)
ρр, dc и Dзп.
При достаточно большом значении Dзп 1 —( Dзп/2r3)→ 0 и
(92)
При отсутствии зоны проникновения фильтрата
(93)
Практически задача решается с помощью палеток, определяющих зависимость ρэф/ρр = f (ρп/ρр) при различных значениях других параметров (ρзп/ρр,ρвм,ρP,h/dc). При отсутствии проникновения фильтрата глинистого раствора удобной является номограмма, приведенная на рис. 65, позволяющая определять ρп=Крρэф (Кр — поправочный коэффициент за влияние глинистого раствора) при известных ρэф, ρр и dc (зонд АБК-3). На этом рисунке показано решение задачи для следующих исходных данных: ρэф — 42 Ом · м, ρр = 1,2 Ом · м, dc = 0,25
м, КР = 1,245, ρп = 52 Ом · м [построение а (ρэф), b(ρр), с ρф/ρр, d (dc), (КР) и е(ρп)]. При наличии зоны проникновения фильтрата глинистого раствора задачу решают с помощью
палеток, одна из которых приведена на рис. 66, б.
Анализ кривых, изображенных на рис. 66, и зависимостей G(r) = f (r) и g(r) = f (r)
(см. рис. 64) показывает, что при ρзп > ρп, D >> dс сопротивление ρэф в основном определяется величиной ρзп.
В случае пластов малой мощности измеренную величину рэф,опт предварительно приводят к ее значению ρэф,опт — Кhρэф,опт для пласта неограниченной мощности. Поправочный коэффициент Кh в зависимости от отношения ρэф,опт/ρвм и мощности пласта берут из соответствующей палетки. В дальнейшем величиной ρэф,опт пользуются при определении ρп с помощью графиков, приведенных на рис. 65, 66 и им аналогичных.
Для этой же цели используют палетки кривых ρэф,опт/ρр=f (ρп/ρр) при ρзп/ρр =const, h=const и ρвм/ρр=const (рис. 66, a).
При определении ρп и ρзп по данным АБК-3 в породах низкого удельного сопротивления следует остерегаться погрешностей, обусловленных недоучетом переходного сопротивления заземления. В этих условиях при расчете ρп нужно использовать разность между ρэф в изучаемом пласте и ρэф,к в колонне обсадных труб:
(94)
где dк — внутренний радиус обсадной колонны.
89
![](/html/2706/313/html_rYq9D1bH4S.5p5F/htmlconvd-HgX78890x1.jpg)
Рис. 65. Номограмма для введения поправки Кр за влияние электропроводности глинистого раствора (по данным ВНИИГеофизики, 1973 г.).
Вертикальные пунктирные линии проведенные на рис. 64, б через точки оси абсцисс со значениями d/dз = rк/rз, равными 1,855; 2,495; 3,25 и 4,0, отсекают на кривыхG(r) = f (r)
величины G (dк/2rз) для колонн диаметров 0,146; 0,194; 0,245 и 0,288м и зонда диаметра dз = 70 мм (например, зонд АБК-ЗМ).
Таким образом, при искажающем влиянии переходного сопротивления заземления формулы (90)—(93) будут иными. Например, формула (93) заменится формулой
(95)
Укажем еще на следующее обстоятельство. Для двух пластов с удельными сопротивлениями ρ′п и ρ′′п при отсутствии проникновения фильтрата глинистого раствора разность эффективных сопротивлений
(96)
Последняя формула дает возможность определить удельное сопротивление ρх в
90
![](/html/2706/313/html_rYq9D1bH4S.5p5F/htmlconvd-HgX78891x1.jpg)
пласте х, если известны удельные сопротивления ρоп в опорном пласте и радиусы скважины dc,x и dc.оп в изучаемом и опорном пластах. В этих условиях:
(97)
При измерении ρэф семиэлектродным и девятиэлектродным зондами в случае отсутствия проникновения фильтрата глинистого раствора удельное сопротивление ρп пород находят по палеткам кривых ρэф/ρр =f(ρп/ρр) (рис. 67 и 68) и им аналогичным [11,14].
При проникновении фильтрата глинистого раствора и ρзп < ρп точность определения ρп понижается незначительно. Наоборот, при ρзп > ρп для точного определения ρп необходимо знать диаметр зоны проникновения фильтрата глинистого раствора и удельное сопротивление этой зоны.
91
![](/html/2706/313/html_rYq9D1bH4S.5p5F/htmlconvd-HgX78892x1.jpg)
Рис. 66. Палетки кривых зависимостей ρэф/ρр =f (ρп/ρр)
а — h — 4dc; б — h =∞. Для зонда АБК-3, dc=163 мм. (ВНИИГеофизика). Шифр кривых ρзп/ρр
92
![](/html/2706/313/html_rYq9D1bH4S.5p5F/htmlconvd-HgX78893x1.jpg)
Рис. 67. Палетки кривых зависимости ρэф/ρр=f (ρп /ρр) для семиэлектродного экранированного зонда LА3q4 (ВНИИГеофизика).
а, б — h = 8dc; в, г — h = ∞; а, в — D = 2dc; б, г — D = 8dc. Шифр кривых — ρзп/ρp; dс = 190 мм
93
![](/html/2706/313/html_rYq9D1bH4S.5p5F/htmlconvd-HgX78894x1.jpg)
Рис. 68. Палетка кривых зависимости ρэф/ρр=f (ρп/ρр) для Девятиэлектродного экранированного зонда
LВ1LA0,6ql. ρ = 8dc (ВНИИГеофизика).
а — D = 2dc; б — D = 8dc. Шифр кривых ρзп/ρр; dс = 190 мм
Рис. 69. Палетка кривых зависимостей
ρэф/ρгк=f (ρпп/ρгк) Для микроэкранированного зонда (кривые 1) и зонда ближней зоны (кривые 2). Шифр кривых — hгк, см
94
