3.УСТРОЙСТВО МАСЛОРАЗДАТОЧНЫХ КОЛОНОК.
Внастоящее время в службе горючего в основном используются следующие маслораздаточные колонки: стационарные
КМР-10Э-1,0, КМР-20Э-1,0 и переносная КМП- 10Р-1,0.
Технические характеристики колонок приведены в таблице.
Техническая характеристика маслораздаточных колонок.
ПОКАЗАТЕЛИ
Номинальный расход, л/мин
Минимальная доза выдачи, л
Допускаемая погрешность выдачи, %
Тип насоса
Двигатель:
Тип
марка
КМР-10Э-1,0 КМР- 20Э-1,0
10...12 15... 20
1 |
1 |
1 |
1 |
Шестеренный
Трехфазный, асинхронный, коротко-замкнутый, переменного тока А02-21-4
КМП-10Р- 1,0
10
1
1
Крыль- чатый
---
Тип счетчика |
Поршневой, 4-цилиндровый |
||
Фильтр: тип |
|
Сетчатый |
|
фильтрующий материал |
Сетка латунная |
|
|
Рукав раздаточный; тип |
Резинометаллический |
Резиноткане |
|
размеры (диаметр мм * длина, |
|
|
вый 25*4,5 |
м) |
12*4 |
16*9 |
|
Тип раздаточного крана |
Ручного действия, специальный |
||
Габаритные размеры, мм |
75x560x1410 |
620x620x |
330x235x13 |
|
|
1840 |
90 |
Масса, кг |
258 |
624 |
28 |
Примечания: 1. Номинальный расход для колонки с ручным приводом указан при 40 двойных качаниях рукоятки насоса в минуту.
2. Номинальный расход приведен при температуре окружающего воздуха и масла 200С на масле вязкостью 10 мм 520/с (10 сСт) при 1000С.

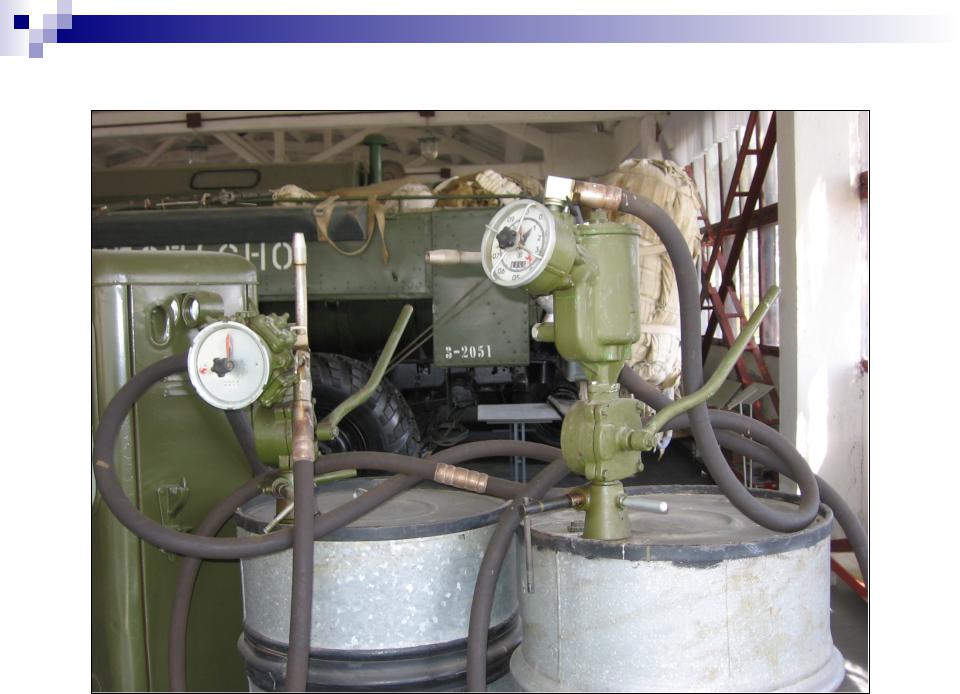

Колонка для масла КМП - 10

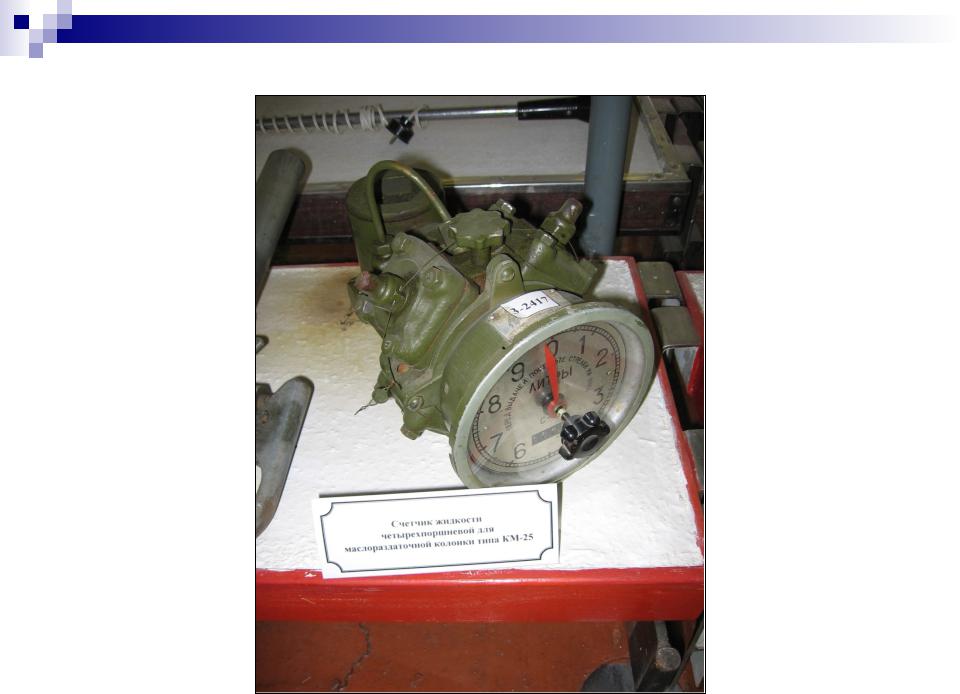

Счетчик для масляной колонки.
Маслораздаточная колонка КМР-10Э-1,0
Маслораздаточная колонка КМР-10Э-1,0 состоит
из собственно колонки и насосной установки, соединенных между собой и с резервуаром трубопроводом.
Собственно колонка состоит из корпуса, счетчика, раздаточного рукава, раздаточного крана и трубопровода.
Насосная установка смонтирована на чугунной плите и включает электродвигатель, насос, предохранительно-перепускной клапан, фильтр, гидравлический аккумулятор, автоматический выключатель, два обратных клапана, манометр.
Счетчик масла представляет собой блок, состоящей из измерителя объема и счетного устройства. Измеритель объема поршневой, 4- цилиндровый. Полный оборот большой стрелки соответствует 1л, а малой стрелки -10 л выданного масла.

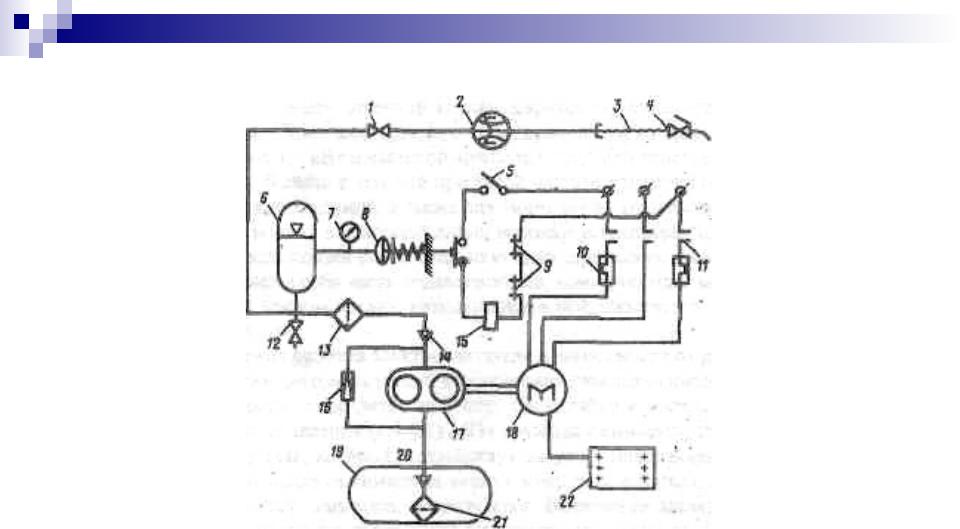

Pиc.7. Технологическая схема колонки КМР-10Э-1,0:
1-запорно-регулирующий клапан; 2-поршневой счетчик; 3-раздаточный рукав; 4- раздаточкый кран; 5-выключатель магнитного пускателя; б-гидравлический аккумулятор; 7-манометр; 8-автоматический выключатель; 9-контакты теплового реле; 10-тепловое реле;' 11-контакты реле пускателя; 12-сливная пробка; 13- фильтр гонкой очистки; 14, 20-обратные клапаны; 15-реле пускателя; 16- предохранительно-перепускяой клапан; 17-шестеренный насос; 18-электро- двигатель; 19-резервуар; 21-фильтр-сетка; 22-контур заземления.
Сетчатый фильтр тонкой очистки установлен после обратного клапана перед гидроаккумулятором и предназначен для очистки масла от механических примесей размером 60 мкм и более. Он имеет пробки для слива масла и для удаления воздуха при заполнении маслом всасывающей линии.
Обратные клапаны предназначены для содержания гидравлической системы в заполненном состоянии при неработающей колонке. Нагнетательный обратный клапан тарельчатого типа.
Раздаточный кран, как и специальные краны топливораздаточных колонок, имеет два клапана: запорный и отсечной. Но здесь отсечной клапан шариковый; смонтирован он на конце сливного патрубка.
Насос шестеренного типа, приводится во вращение электродвигателем мощностью 1,1 кВт и частотой вращения 1500 мин через эластичную соединительную муфту.
В связи с тем, что при такой частоте вращения насос обеспечивает подачу больше необходимой, а также для уменьшения количества включений при небольших дозах выдачи в напорной линии колонки установлен гидравлический аккумулятор. При работе наcoca он принимает в себя часть подаваемого по, коммуникации масла.
По мере заполнения емкости маслом воздух, находящийся в ней, сжимается, аккумулируя, таким образом, энергию.
Для управления работой электродвигателя в зависимости от давления в гидроаккумуляторе служит автоматический выключатель
диафрагменного типа.
Рис.8. Автоматический выключатель:
1-болт; 2-ось; 3, 12-рычаг; 4, 13-пружины; 5-стойка; 6- гайка; 7-буфер; 8-диафрагма; 9-манометр; 10- фланец; 11-шток; 14-гайкa; I5-кopпyc; 16- микропереключатель.
