7.1.2 Öåëè
7.1.2.1 Первая цель настоящего подраздела состоит в структурировании на систематической основе стадий полного жизненного цикла безопасности E/E/PES, которые должны быть рассмотрены для достижения требуемой функциональной безопасности Е/Е/РЕ систем, связанных с безопасностью.
7.1.2.2 Вторая цель настоящего подраздела заключается в документировании всей информации, относящейся к функциональной безопасности Е/Е/РЕ систем, связанных с безопасностью, на протяжении всего жизненного цикла E/E/PES.
7.1.3 Требования
7.1.3.1 Жизненный цикл безопасности E/E/PES, используемый в качестве требования соответствия настоящему стандарту, представлен на рисунке 2. В случае использования другого жизненного цикла E/E/PES он должен быть определен на этапе планирования функциональной безопасности E/E/PES (см. МЭК 61508-1, раздел 6), а также должны быть достигнуты все цели и требования каждого подраздела настоящего стандарта.
Примечание - См. также МЭК 61508-6, раздел А.2, перечисление b).

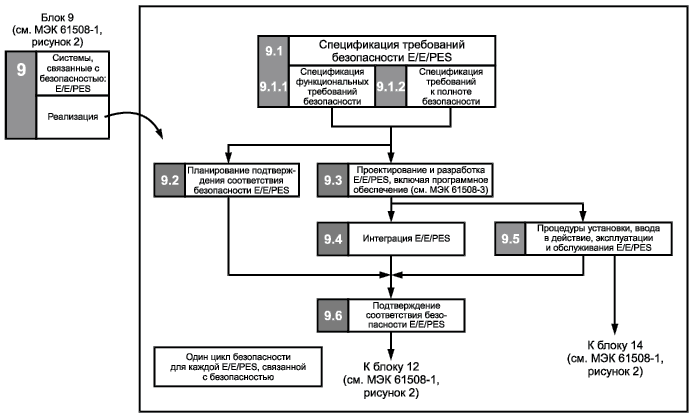

Рисунок 2 - Жизненный цикл безопасности E/E/PES (стадия реализации)
Примечание - Взаимосвязь и области применения настоящего стандарта и МЭК 61508-3 показаны на рисунке 3.

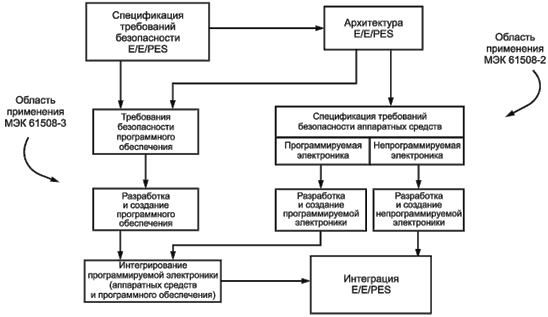

Рисунок 3 - Взаимосвязь и области применения МЭК 61508-2 и МЭК 61508-3
7.1.3.2 Процедуры управления функциональной безопасностью (см. МЭК 61508-1, раздел 6) должны осуществляться параллельно стадиям жизненного цикла безопасности E/E/PES.
7.1.3.3 Каждую стадию жизненного цикла безопасности E/E/PES подразделяют на элементарные действия с определением для каждой стадии области применения, входов и выходов (см. таблицу 1).
7.1.3.4 Выходы каждой стадии жизненного цикла E/E/PES должны быть документированы (если иное не будет обосновано на стадии планирования функциональной безопасности, см. МЭК 61508-1, раздел 5).
7.1.3.5 Выходы каждой стадии жизненного цикла E/E/PES должны отвечать определенным для этой стадии целям и требованиям (см. 7.2-7.9).
7.2 Спецификация требований безопасности e/e/pes
Примечание - Эта стадия представлена на рисунке 2 (блок 9.1).
7.2.1 Öåëü
Цель настоящего пункта состоит в задании требований к каждой Е/Е/РЕ системе, связанной с безопасностью, в терминах требований к функциям безопасности и к полноте безопасности для достижения требуемой функциональной безопасности.
Примечание - Например, для функций безопасности может потребоваться приведение управляемого оборудования в безопасное состояние или в состояние технического обслуживания.
7.2.2 Общие требования
7.2.2.1 Спецификация требований безопасности E/E/PES должна формироваться исходя из распределения требований безопасности, как определено в МЭК 61508-1 (подраздел 7.6), а также учитывать требования, определенные в ходе планирования функциональной безопасности (см. МЭК 61508-1, раздел 6). Эта информация должна быть доступна разработчику E/E/PES.
Примечание - Не рекомендуется, чтобы одна и та же Е/Е/РЕ система, связанная с безопасностью, выполняла функции безопасности и функций, не относящихся к безопасности. Хотя это допускается настоящим стандартом, такое объединение приводит к большим сложностям при выполнении работ в процессе жизненного цикла Е/Е/РЕ системы (например при проектировании, подтверждении соответствия, оценке функциональной безопасности и техническом обслуживании).
7.2.2.2 Требования к функциональной безопасности E/E/PES должны быть выражены и структурированы, чтобы они были:
a) ясными, точными, недвусмысленными, поддающимися проверке, пригодными для тестирования, поддерживаемыми и реализуемыми;
b) оформлены в письменном виде для того, чтобы их лучше понимали те, кто использует эти требования на любой из стадий жизненного цикла безопасности E/E/PES.
7.2.2.3 Спецификация требований безопасности E/E/PES должна содержать требования к функциям безопасности E/E/PES (см. 7.2.3.1) и требования к полноте безопасности E/E/PES (см. 7.2.3.2).
