Классификация снимков.
По спектральному диапазону снимки делятся на три основные группы [9]:
-
в видимом и ближнем инфракрасном (световом) диапазоне;
-
в тепловом инфракрасном диапазоне;
-
снимки в радиодиапазоне.
По технологии получения изображения, способам получения снимков и передачи на Землю снимки в видимом и ближнем инфракрасном (световом) диапазоне подразделяют на:
-
фотографические;
-
телевизионные и сканерные;
-
многоэлементные ПЗС-снимки на основе приборов с зарядовой связью;
-
фототелевизионные.
Снимки в тепловом инфракрасном диапазоне представляют собой тепловые инфракрасные радиометрические снимки. Снимки в радиодиапазоне делятся в зависимости от использования активного или пассивного принципа съемки на микроволновые радиометрические, получаемые при пассивной регистрации излучения, и радиолокационные, получаемые при активной локации.
По масштабу космические снимки делятся на три группы:
- мелкомасштабные (1:10000000—1:100000000);
- среднемасштабные (1:1 000000— 1:10000000);
- крупномасштабные (крупнее 1:1 000000).
По обзорности (площадному охвату территории одним снимком) снимки подразделяются на:
-
глобальные (охватывающие всю планету, точнее, освещенную часть одного полушария);
-
региональные, на которых изображаются части материков или крупные регионы;
-
локальные, на которых изображаются части регионов.
По разрешению (минимальной линейной величине на местности изображающихся объектов) снимки различаются на снимки:
-
очень низкого разрешения, измеряющееся десятками километров;
-
низкого разрешения, измеряющегося километрами;
-
среднего разрешения, измеряющегося сотнями метров;
-
снимки высокого разрешения, измеряющегося десятками метров;
-
сверхвысокого разрешения, на которых изображаются объекты размером менее 10м.
По детальности изображения, определяемой размерами элементов изображения и их количеством на единицу площади, выделяют снимки малой, средней, большой и очень большой детальности.
По повторяемости съемки снимки подразделяются на снятые через несколько минут, часов, суток или лет. Бывают и разовые съемки [9].
Какая техника используется сегодня для получения данных зондирования Земли.
Наибольшее значение имеют два продукта сенсоров: аналоговые фотографические системы и цифровые съемочные системы. Аэрофотоаппараты и их космические аналоги - это весьма сложные и точные устройства, заполненные разной электроникой, установленные на гиростабилизированной платформе. Отснятый в воздухе или в космосе негатив после возвращения на Землю проявляется и печатается для использования как обычный фотоснимок. Предпочтительнее иметь дело не с отпечатком на бумаге, а с исходным негативом на пленке, на нем лучше различимы многие детали изображения. Это происходит в силу того, что при печати на фотобумагу уменьшается радиометрическое (яркостное) разрешение снимка - пропадают детали в самых светлых, или в самых темных местах изображения или теряется контраст всего изображения - оно "сереет". Поэтому когда для ввода в компьютер фотоизображение сканируют, то всегда стараются сканировать исходные негативы на специальном сканере, который работает на просвет, а не на отражение.
По принципиальной оптической схеме аэро- и космофотоаппараты могут быть вполне подобны обычным - тогда это камеры для по кадровой съемки (рамочная камера), только в этих аппаратах используется специальная пленка большой ширины (18 см, 24 см, и др.).
Получаемые такой камерой снимки имеют центральную проекцию, и этим резко отличны от большинства карт. В силу свойств центральной проекции такой снимок не имеет постоянного масштаба - масштаб на нем в разных участках и вдоль разных направлений различен, в силу этого форма и размеры объектов на нем передаются с искажениями, и точные измерения по снимку нельзя делать без специальных приемов.
Как сделать возможными такие измерения, как сделать снимок геометрически точным измерительным инструментом, этим занимается специальная прикладная дисциплина - фотограмметрия. Фотограмметрические методики позволяют так трансформировать снимок, чтобы он стал как бы планом или картой. Такое трансформирование раньше выполняли с помощью очень громоздкой и дорогой оптико-механической аппаратуры, сегодня для этого существуют специальные компьютерные программы.
Есть еще специфический вид геометрических искажений на снимке, связанный с рельефом местности. Если местность имеет не совсем плоский рельеф, то объекты на снимке смещаются относительно своего "правильного" положения в зависимости от высоты местности, на которой они находятся. Это легко представить себе, вообразив, как будет выглядеть на снимке изображение столба, расположенного в стороне от центра снимка. Мы будем видеть и его верх и низ несколько разнесенными - верх будет чуть дальше от центра снимка, чем низ. А ведь в плане вертикальный столб должен бы видеться как точка.
Последний вид искажений также может быть устранен практически полностью, но для этого требуется знание рельефа местности, для цифровых методов - цифровой модели рельефа. Этот процесс устранения искажений за счет рельефа называется ортотрансформированием. Этот процесс тоже может быть проведен на компьютере, и цифровые ортофото сегодня находят самое широкое применение в ГИС.
Есть фотоаппараты с более сложной геометрией снимка - щелевые и панорамные камеры с движущимся при экспонировании объективом. В результате работы этих аппаратов образуется длинная полоса изображения, а не отдельные кадры. Геометрические свойства таких снимков совершенно отличаются от "по кадровых".

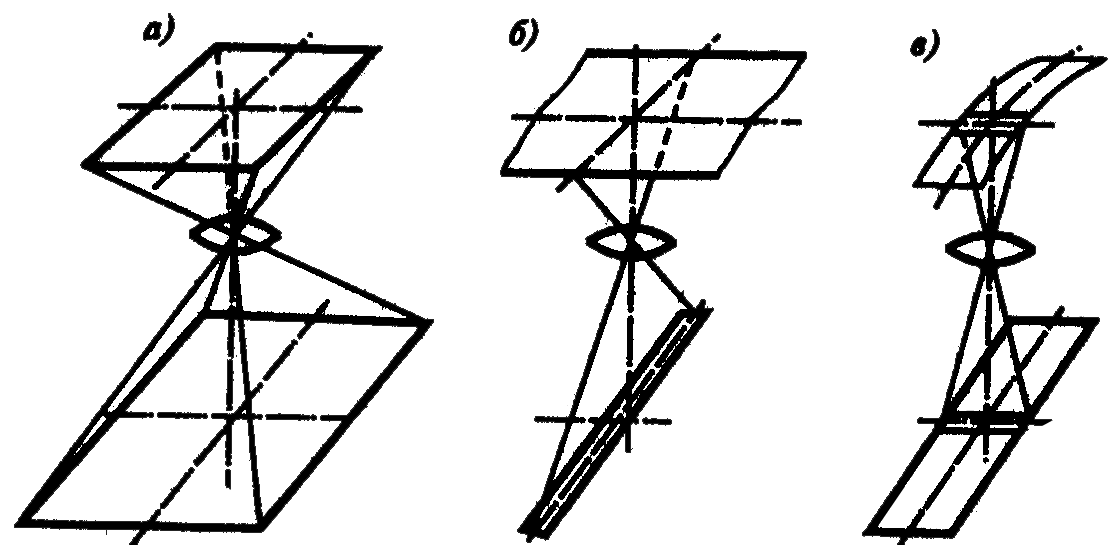

Рис. 5 Схемы построения изображений различными фотоаппаратами:
а – кадровым; б – щелевым; в – панорамным [10]
