Режимы работы биполярного транзистора

Нормальный активный режим

Переход эмиттер-база включен в прямом направлении (открыт), а переход коллектор-база — в обратном (закрыт) U_ЭБ>0; U_КБ<0 (для транзистора p-n-p типа), для транзистора n-p-n типа условие будет иметь вид U_ЭБ<0;U_КБ>0.

Инверсный активный режим

Эмиттерный переход имеет обратное включение, а коллекторный переход — прямое.

Режим насыщения

Оба p-n перехода смещены в прямом направлении (оба открыты). Если эмиттерный и коллекторный р-n-переходы подключить к внешним источникам в прямом направлении, транзистор будет находиться в режиме насыщения. Диффузионное электрическое поле эмиттерного и коллекторного переходов будет частично ослабляться электрическим полем, создаваемым внешними источниками Uэб и Uкб. В результате уменьшится потенциальный барьер, ограничивавший диффузию основных носителей заряда, и начнется проникновение (инжекция) дырок из эмиттера и коллектора в базу, то есть через эмиттер и коллектор транзистора потекут токи, называемые токами насыщения эмиттера (I_Э.нас) и коллектора (I_К.нас).

Напряжение насыщения коллектор-эмиттер (U_КЭ.нас) - это падение напряжения на открытом транзисторе (смысловой аналог R_СИ.отк у полевых транзисторов). Аналогично напряжение насыщения база-эмиттер (U_БЭ.нас) - это падение напряжение между базой и эмиттером на открытом транзисторе.

Режим отсечки

В данном режиме коллекторный p-n переход смещён в обратном направлении, а на эмиттерный переход может быть подано как обратное, так и прямое смещение, не превышающее порогового значения, при котором начинается эмиссия неосновных носителей заряда в область базы из эмиттера (для кремниевых транзисторов приблизительно 0,6—0,7 В). Режим отсечки соответствует условию U_ЭБ<0,7 В, или I_Б=0.

Барьерный режим

В данном режиме база транзистора по постоянному току соединена накоротко или через небольшой резистор с его коллектором, а в коллекторную или в эмиттерную цепь транзистора включается резистор, задающий ток через транзистор. В таком включении транзистор представляет из себя своеобразный диод, включенный последовательно с токозадающим резистором. Подобные схемы каскадов отличаются малым количеством комплектующих, хорошей развязкой по высокой частоте, большим рабочим диапазоном температур, нечувствительностью к параметрам транзисторов.

Схемы включения

Любая схема включения транзистора характеризуется двумя основными показателями:

• Коэффициент усиления по току I_вых/I_вх.

• Входное сопротивление R_вх = U_вх/I_вх.

Схема включения с общей базой

Усилитель с общей базой.

• Среди всех трех конфигураций обладает наименьшим входным и наибольшим выходным сопротивлением. Имеет коэффициент усиления по току, близкий к единице, и большой коэффициент усиления по напряжению. Фаза сигнала не инвертируется.

• Коэффициент усиления по току: I_вых/I_вх = I_к/I_э = α [α<1].

• Входное сопротивление R_вх = U_вх/I_вх = U_бэ/I_э.

Входное сопротивление для схемы с общей базой мало и не превышает 100 Ом для маломощных транзисторов, так как входная цепь транзистора при этом представляет собой открытый эмиттерный переход транзистора.

Достоинства

• Хорошие температурные и частотные свойства.

• Высокое допустимое напряжение

Недостатки схемы с общей базой

• Малое усиление по току, так как α < 1

• Малое входное сопротивление

• Два разных источника напряжения для питания.

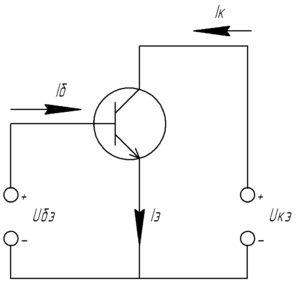

Схема включения с общим эмиттером

I_вых = I_к I_вх = I_б U_вх = U_бэ U_вых = U_кэ

• Коэффициент усиления по току: I_вых/I_вх = I_к/I_б = I_к/(I_э-I_к) = α/(1-α) = β [β>>1].

• Входное сопротивление: R_вх = U_вх/I_вх = U_бэ/I_б.

Достоинства

• Большой коэффициент усиления по току.

• Большой коэффициент усиления по напряжению.

• Наибольшее усиление мощности.

• Можно обойтись одним источником питания.

• Выходное переменное напряжение инвертируется относительно входного.

Недостатки

• Худшие температурные и частотные свойства по сравнению со схемой с общей базой.

Схема с общим коллектором

I_вых = I_э I_вх = I_б U_вх = U_бк U_вых = U_кэ

• Коэффициент усиления по току: I_вых/I_вх = I_э/I_б = I_э/(I_э-I_к) = 1/(1-α) = β [β>>1].

• Входное сопротивление: R_вх = U_вх/I_вх = (U_бэ + U_кэ)/I_б.

Достоинства

• Большое входное сопротивление.

• Малое выходное сопротивление.

Недостатки

• Коэффициент усиления по напряжению меньше 1.

Схему с таким включением называют «эмиттерным повторителем».
