- •Федеральное агентство по образованию
- •Оглавление
- •Введение
- •Механизм взаимодействия металла с металлоидом и условия, необходимые для протекания процесса
- •Механизм процесса
- •Перемещение ионов под действием электрического поля
- •Характер перемещения ионов в идеальной кристаллической решетке
- •Перемещение ионов в неидеальной кристаллической решетке
- •Перемещение катионов при наличии вакансий в катионной подрешетке
- •Перемещение катионов при возможности их нахождения в междоузлиях
- •Образование тепловых дефектов кристаллической решетки
- •Общие положения
- •Возникновение точечных структурных дефектов кристаллической решетки в результате теплового движения
- •Возникновение точечных структурных дефектов при переходе ионов в междоузлие
- •Переход катиона из узла в междоузлие
- •Переход аниона из узла в междоузлие
- •Возникновение дефектов в результате перехода ионов из объема на поверхность или с поверхности в объем
- •Переход ионов из узлов в объеме кристалла в узлы над его поверхностью
- •Переход ионов из узлов на поверхности кристалла в его объем (в междоузлия)
- •Возникновение тепловых электронных дефектов
- •Константы равновесия процессов образования тепловых дефектов
- •Константа равновесия образования дефектов по Френкелю в катионной подрешетке
- •Константы равновесия образования других тепловых дефектов
- •Расчет равновесной концентрации тепловых дефектов
- •Типы структурной разупорядоченности кристаллов
- •Распространенность различных типов разупорядоченности
- •Образование дефектов нестехиометрии
- •Точечные структурные дефекты, обусловленные отклонением состава от стехиометрического
- •Тип «Френкель»
- •Тип «Шоттки»
- •Условия и механизм образования нестехиометрической фазы
- •Связь между давлением газообразного металлоида и составом равновесной твердой фазы
- •Механизм и равновесие возникновения недостатка металлоида (избытка металла)
- •Тип «Френкель»
- •Тип «Шоттки»
- •Механизм и равновесие возникновения избытка металлоида (недостатка металла)
- •Зависимости концентраций дефектов от давления металлоида в газовой фазе
- •Общие положения
- •Соотношение между константами равновесия процессов возникновения недостатка и избытка металлоида
- •Расчет равновесных концентраций дефектов при заданном давлении металлоида
- •Составление и решение системы уравнений
- •Приближенный метод построения зависимостей концентраций дефектов от давления металлоида Выбор системы координат для построения зависимостей
- •Построение приближенных зависимостей для кристалла с типом разупорядоченности «Френкель»
- •Расчет концентраций тепловых дефектов и значения
- •Определение концентраций дефектов при ≠
- •Построение диаграммы
- •Построение приближенных зависимостей для кристалла с типом разупорядоченности «Шоттки»
- •Расчет концентраций тепловых дефектов и значения
- •Определение концентраций дефектов при ≠
- •Построение диаграммы
- •Анализ характера зависимостей концентрации дефектов от давления металлоида в газовой фазе
- •Влияние примесей на равновесие дефектов в кристалле
- •Примеси, оказывающие наибольшее влияние на равновесие дефектов
- •Примеси замещения с зарядом катионов, превышающим заряд катионов матрицы
- •Примеси замещения с зарядом катионов меньшим, чем заряд катионов матрицы
- •Механизм и закономерности процесса образования твердого продукта (теория Карла Вагнера)
- •Механизм и условия протекания процесса
- •Электрическая схема процесса
- •Соотношения, определяющие силу тока
- •Уравнения скорости образования твердого продукта
- •Зависимость константы скорости от давления металлоида
- •Возможные лимитирующие стадии процесса
- •Константа скорости реакции при лимитирующем переносе заряда ионами Решение в общем виде
- •Константа скорости реакции при лимитирующем переносе заряда электронами
- •Анализ ожидаемых закономерностей процесса с помощью теории Вагнера
- •Характеристика образующегося продукта
- •Направление роста ZnO
- •Влияние давления кислорода на скорость реакции (на величину константы скорости)
- •Влияние примесей на скорость реакции (на величину константы скорости)
- •Закономерности протекания реакций с участием металла, имеющего несколько устойчивых степеней окисления
- •Характер образующейся оболочки
- •Закономерности образования многослойной оболочки
- •Соотношения между толщиной слоев
Условия и механизм образования нестехиометрической фазы
Связь между давлением газообразного металлоида и составом равновесной твердой фазы
Характер

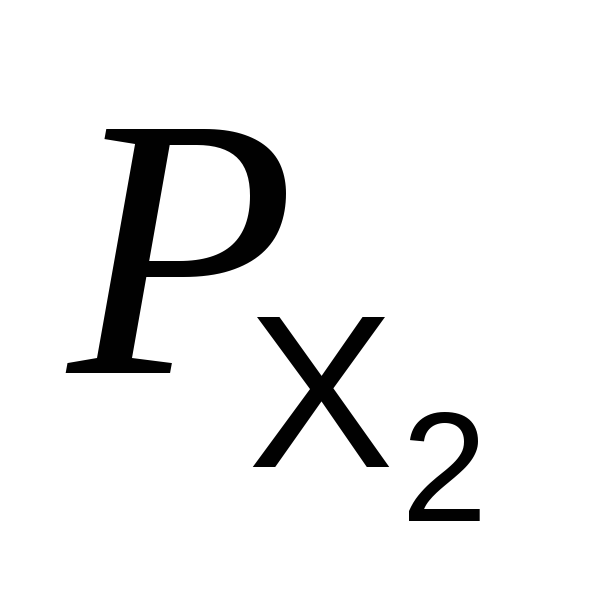

зависимости равновесного давления
металлоида ()
от состава конденсированной системы,
рассматривавшийся в курсе «Физико-химический
анализ и материаловедение», показан на
рис. 13 (наклонные отрезки ломаной линии
условно показаны линейными).
Изменение
состава от левой (точка 2)
до правой (точка 4)
границ области гомогенности фазы β
на основе соединения МеХ сопровождается
увеличением равновесного давления
металлоида в газовой фазе от
до
,
причем стехиометрическому составу

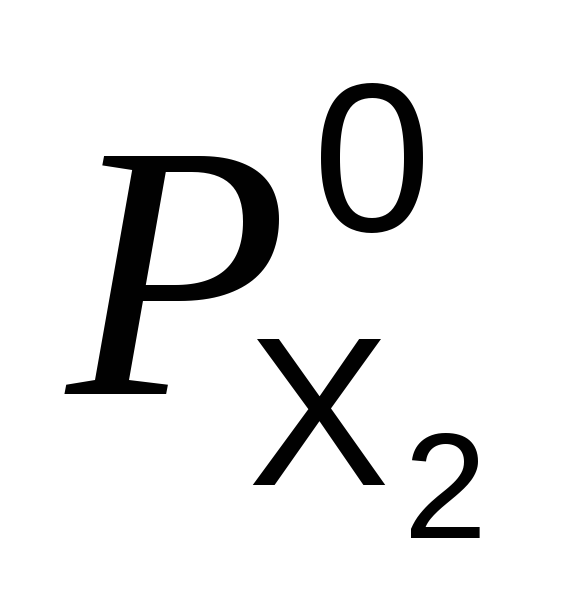

соответствует равновесное давление
.
Уменьшение содержания металлоида Х в
фазе β
сопровождается понижением,
а увеличение – повышением
равновесного давления Х2
по отношению к
.
Очевидно,
что можно рассматривать не только
зависимость равновесного давления
металлоида от состава твердой фазы, но
и зависимость равновесного состава
твердой фазы от давления металлоида в
газовой фазе: если в системе поддерживать
постоянное давление Х2,
равное
,
то равновесная твердая фаза будет иметь
стехиометрический состав; если
поддерживать постоянное давление
≤
<
,
равновесная фазаβ
будет содержать избыток металла
(недостаток металлоида), а при
<
≤
– избыток металлоида (недостаток
металла).
Рис.
13. Характер зависимости равновесного
давления металлоида ()
от состава конденсированной системы
при температуреt0
А
теперь рассмотрим, какие результаты
должны получиться в следующем эксперименте:
кристалл МеХ стехиометрического состава
помещают в герметичный сосуд с регулируемым
давлением металлоида и устанавливают
сначала
=
(опыт1),
затем
≤
<
(опыт2),
а потом
<
≤
(опыт3),
причем в каждом из опытов в системе
устанавливается равновесие.
Очевидно, в первом опыте состав твердой фазы не изменится – кристалл останется стехиометрическим. Во втором опыте твердая фаза станет нестехиометрической с избытком металла (недостатком металлоида), и это значит, что некоторое количество металлоида, присутствующего в кристалле в виде анионов, уйдет из него в газовую фазу, в которой металлоид присутствует в составе молекул Х2. А в третьем опыте кристалл приобретет избыток металлоида в результате превращения некоторого количества молекул Х2 в дополнительные анионы.
Механизм и равновесие возникновения недостатка металлоида (избытка металла)
При образовании кристалла из металла (Ме0) и газообразного металлоида (Х2) металлоид превращался в анионы, принимая электроны, отдаваемые металлом. Очевидно, при выходе металлоида из кристалла в газовую фазу должен протекать обратный процесс – анионы превращаются в молекулы Х2, отдавая электроны, при этом в кристаллической решетке появляются избыточные электроны, размещающиеся в зоне проводимости. Этот процесс состоит из трех последовательных стадий (рис. 14, а):
1) анионы, находящиеся на поверхности, отдают электроны, которые переходят в объем кристалла, и превращаются в нейтральные атомы; эти атомы выходят из кристаллической решетки в адсорбционный слой:
+
4e–;
2)
атомы
объединяются в адсорбционном слое в
молекулу
адс:
D
адс;
3) молекула Х2 десорбируется и уходит в газовую фазу:
адс
D
газ.
Суммарное уравнение процесса имеет вид

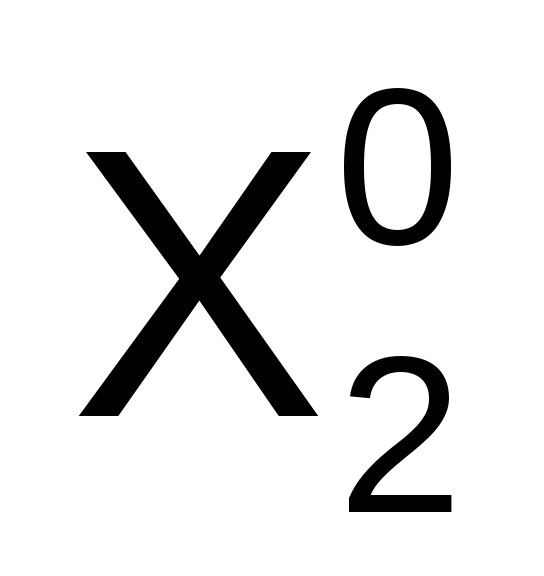

D
↑+
4e–
или на 1 анион
D
↑
+ 2e–.
(45)
В этих уравнениях стрелка, направленная вверх, символизирует переход металлоида из кристалла в находящуюся над ним газовую фазу.
а б
Рис. 14. Возникновение избытка металла: процессы, протекающие при уходе металлоида с поверхности кристалла в газовую фазу (а) и состояние кристалла после ухода металлоида (б)
В результате исчезновения анионов в поверхностной плоскости кристаллической решетки появляется избыток катионов Ме2+ и соответственно некомпенсированный положительный заряд, а в объеме кристалла в результате перехода в него электронов – избыточный отрицательный заряд (рис. 14, б).
Возникшее
электростатическое поле стремится
переместить катионы с поверхности в
объем (в этом случае в объеме появятся
межузельные катионы
),
а анионы из объема на поверхность (с
возникновением в объеме вакансий анионов
);
пока электростатическое поле существует,
состояние кристалла остается неравновесным.
То, какие из ионов будут перемещаться
под действием электростатическое поле,
определяется типом разупорядоченности
кристалла.
