1.7. Генеральный план химических предприятий

Генеральный план - это важная составная часть проекта промышленного комплекса, будь то одно предприятие или группа предприятий (промышленный узел). Генеральный план - это комплексное решение вопросов планировки, застройки и благоустройства промышленных предприятий (рис. 1.11).

В проекте генерального плана решаются следующие задачи:

1) Производственно-технологическая связь цехов и сооружений (размещение сооружений, зонирование территории предприятий, блокирование цехов и сооружений, выбор системы заводского транспорта, организация грузовых и людских потоков, трассировка подземных, наземных и надземных коммуникаций).

2) Архитектурно-планировочная структура предприятий (характер застройки, уни-

фикация параметров и типизация элементов генерального плана, форма и конфигу

рация отдельных зданий и сооружений, их ориентация по сторонам света и розе вет

ров, защита от шума, решение сети обслуживания, питания, санитарно - гигиеничес

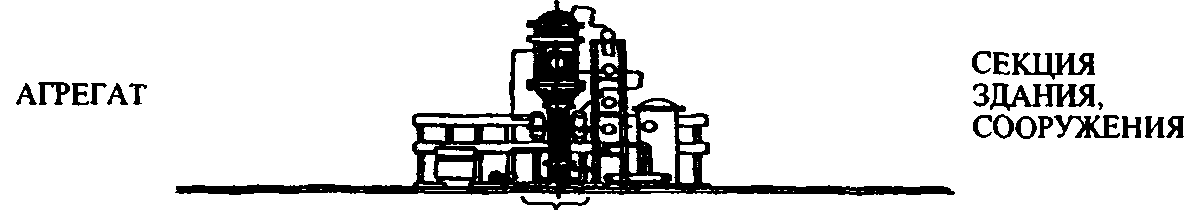

Рис. 1.11. Генеральный план предприятий химической промышленности

кого и медицинского обслуживания, отдыха, расположение входов и выездов на территории предприятий, система заводских магистралей, проездов и площадей, возможность расширения и реконструкции предприятия, благоустройство территории, создание единого архитектурного ансамбля в увязке с архитектурой прилегающих предприятий и населенного пункта).

3) Производственно-строительная характеристика проектируемых предприятий (общеплощадочная унификация строительных решений и индустриальных методов строительства, строительный генеральный план и график строительства).

4) Оценка и учет климатических, гидрогеологических и других природных условий (солнечная радиация, внешняя температура, направление ветров, влажность воздуха, количество осадков, качество грунтов, гидрогеологические условия и рельеф участка, сейсмичность).

5) Технико-экономическая эффективность общего проектируемого решения.

6) Охрана окружающей среды и природных ресурсов от промышленных загрязнений (резкое снижение выделений вредных примесей в атмосферу за счет создания новых или усовершенствования существующих технологий; применение эффективных газоочистных или пылеулавливающих установок; создание санитарно-защитных зон между промышленным узлом и жилой зоной и др.).

При составлении генерального плана химического предприятия в основу должен быть положен принцип четкого зонирования территории предприятия по функциональному назначению, типизации и унификации элементов генерального плана (кварталов, дорог, сооружений для коммуникаций и т.п.).

На химических предприятиях рекомендуется выделять следующие зоны: производственную, складскую, вспомогательных цехов, административную. При взаимном расположении зон следует учитывать рельеф участка, розу ветров, технологические связи, протяженность коммуникаций.

В производственной зоне размещают технологические установки, объекты обслуживающего назначения, относящиеся к отдельным производствам (энергетические установки, сооружения оборотного водоснабжения, бытовые помещения и т.п.), если радиус обслуживания не позволяет разместить их вне производственной зоны.

К зоне вспомогательных служб относят объекты вспомогательного назначения (газоспасательные станции, ремонтно-механические, ремонтно-строитель-

ные и тарные цехи, станции перекачки разных стоков, размещенные в пределах ограждений территории предприятия).

Складская зона объединяет склады материальные, оборудования, химикатов, масел и т.п. В зоне емкостей располагают склады легковоспламеняющихся или горючих жидкостей и сжиженных газов.

В административно-хозяйственную зону входят заводоуправление, комплекс проходной, столовая, пожарное депо, объекты связи и т.п.

Производственная зона играет существенную роль в формировании структуры генерального плана предприятия вследствие того, что площадь, занимаемая ею, колеблется от 30 до 70% территории предприятия. Вид внутризаводского транспорта следует выбирать с учетом величины грузооборота отдельного цеха или группы цехов. При грузообороте до 100тыс. т нужно отдавать предпочтение колесному транспорту; при грузообороте от 200 до 400тыс. т вид транспорта определяется характером груза. В одинаковых условиях предпочтение следует отдавать непрерывным видам транспорта, как более экономичным.

Железнодорожный транспорт для внешних перевозок предусматривают в случае общего грузооборота не менее 10 условных вагонов в сутки. Автомобильные дороги проектируют в расчете на полную мощность предприятия; для автодорог рекомендуется применять цементно-бетонное покрытие. Ширина проезжей части межквартальной дороги 7,0м, внутриквартальной - не менее 3,5м.

Административно-хозяйственная зона объединяет здания и сооружения общезаводского назначения и обычно размещается со стороны подхода основной массы людей, работающих на предприятии. Территория, занимаемая административно-хозяйственной зоной, зависит от величины предприятия. На мелких предприятиях она достигает 17%, а на крупных от 1 - 2 до 3 - 5% от общей территории предприятия.

Планировку территории обычно производят по блочной системе. Блок состоит из 2 - 3 кварталов. Размеры блока определяют, учитывая условия технологического процесса, количество принятых кварталов и радиусы обслуживания производственных установок транспортом (электроснабжением, водоснабжением, канализацией). В пределах кварталов следует предусматривать коммуникационный коридор. Здания и сооружения должны быть ориентированы торцами к этому коридору. В коммуникационном коридоре размещают технологические материалопроводы, сети теплоснабжения, оборотного водоснабжения и некоторые виды производственной канализации, сети электроснабжения. Основным способом прокладки коммуникаций должен быть наземный, исключение составляют самотечные трубопроводы или трубопроводы хозяйственно-фекальной канализации, противопожарного водопровода.

В целях оздоровления условий труда производственные здания и установки на открытых площадках и этажерках с оборудованием, выделяющим производственные вредности, следует располагать по отношению к прочим производственным объектам и административной зоне с подветренной стороны. Положение территории предприятия должно быть такое, чтобы были обеспечены условия прямого солнечного облучения й естественного проветривания. При составлении генерального плана химического предприятия следует предусмотреть озеленение и благоустройство заводской территории, улучшение условий труда и повышение его производительности.

Застройка территорий предприятий химической и нефтехимической про-

мышленности может быть четырех типов:

- с открытым оборудованием;

- полуоткрытым и закрытым оборудованием;

- сплошная (павильонная);

- смешанная.

Застройка предприятий с открытым оборудованием представляет собой площадки и этажерки, на которых размещается различного типа технологическое оборудование (колонны, реакторы, теплообменники и др.). Оборудование и инженерные сооружения заполняют практически все пространство завода, за исключением немногочисленных зданий обслуживающего назначения. Такого типа предприятия имеют развитую сеть эстакад и коммуникаций, по которым осуществляется передача жидких и газообразных продуктов. Площадки таких предприятий имеют достаточно большую ширину (3 - 4 квартала).

Железнодорожный транспорт сосредоточивается в сравнительно узкой складской зоне, организуемой вдоль одной из длинных сторон. С противополож-

ной стороны производственной территории предусматриваются вводы людских потоков. На этих заводах работает относительно небольшое число трудящихся, постоянные рабочие места которых - в зданиях управления и на объектах обслуживающего назначения. Примером такого типа заводов могут служить нефтехимические производства изопрена, формальдегида, изобутилена и др. с перспективой их переработки в каучуки различного вида.

На предприятиях с полуоткрытым и закрытым оборудованием в равной мере присутствуют открытые площадки и этажерки, заполненные оборудованием, инженерные сооружения и производственные здания относительно небольшой ширины. Также в равной мере здесь производят трубопроводные передачи жидкостей и газов и передачи сыпучих и затаренных продуктов конвейерным, пневмо- и автотранспортом. Это предопределяет (при наличии одной складской зоны) небольшую ширину площадки, но с возможностью 2-квартального ее построения.

На предприятиях минеральных удобрений, где осуществляется передача материала преимущественно в сыпучем и затаренном виде, а также на предприятиях с большим грузооборотом, независимо от характера груза применяют двухстороннее размещение складских зон, с двух противоположных сторон площадки, например предприятие по производству хлорорганических продуктов.

Группа предприятий сплошной (павильонной) застройки - заводы шинной промышленности, химического волокна, пластмасс. Производства здесь размещаются в одном, двух строительных объемах, имеющих значительные размеры по длине и ширине. Технологический процесс осуществляется внутри зданий, открытое оборудование, если оно имеется в малом количестве, размещается на небольшой площадке и этажерке вблизи основных процессов.

Предприятия смешанной застройки - это многопрофильные предприятия, на площадках которых соседствуют производства различных отраслей промышленности, в том числе химической и нефтехимической.
