3. Оборудование

Для выполнения работы используются цифровой фотоаппарат OLYMPUS FE-100, фото штатив, тестовый стенд, мультимедийный компьютер, мультимедийный проектор.

Цифровой фотоаппарат OLYMPUS FE-100

Для эффективного использования фотокамеры нобходимо ознакомиться с органами управления (рис. 34).

Рис. 34. Общий вид фотоаппарата OLYMPUS FE-100

Подготовка фотоаппарата к фотосъемке

Установка элементов питания. В данной камере используются две щелочные батареи питания тип AA (или никель-металлогидридные аккумуляторы, при использовании соответствующего зарядного устройства). Установите батареи питания камеры, соблюдая полярность (рис. 35).

Рис. 35. Установка элементов питания

Установка карты памяти.Убедитесь, что фотокамера выключена. Удерживая кнопку-фиксатор, сдвиньте крышку отсека аккумулятора/карты в направлении, а затем поднимите ее в направлении. Поверните карту как показано на рис. 36 и вставьте ее в слот до упора (до характерного щелчка).

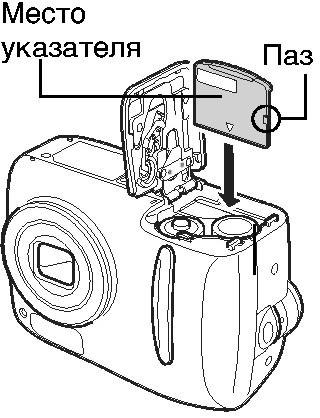

Рис. 36. Установка карты памяти

Извлечение карты памяти. Убедитесь, что фотокамера выключена. Удерживая кнопку-фиксатор, сдвиньте крышку отсека аккумулятора/карты в направлении, а затем поднимите ее в направлении. Нажмите на карту до упора и плавно отпустите. Карта немного выходит из слота и останавливается. Возьмите карту и извлеките ее. Закройте крышку отсека аккумулятора/карты вниз на аккумуляторы в направлении, а затем сдвиньте крышку в направлении(рис. 37).

Рис. 37. Извлечение карты памяти

Включение и выключение питания камеры

Включение питания: нажмите переключатель питания (Рис 34). Объектив выдвигается, и на мониторе отображается объект съемки. Светится оранжевый индикатор. Фотокамера готова к съемке (режим съемки).

Выключение питания: нажмите переключатель питания. Камера автоматически убирает объектив и выключается.

Переключение между режимом съемки и режимом просмотра (рис. 38.)

Далее используются данные изображения для обозначения соответствующего режима.

Режим съемки (светится оранжевый индикатор, расположенный рядом с кнопкой).

Режим просмотра (светится зеленый индикатор, расположенный рядом с кнопкой)

Рис. 38. Переключение режимов съемки ↔ просмотра, примеры соответствующих показаний дисплея

Символы и пиктограммы на мониторе

Режим съемки (рис. 39).

Рис. 39. Монитор – режим съемки (табл. 7)

Таблица 7

Монитор – режим съемки

Элементы

Индикаторы

1

Индикатор заряда батареи

=полная энергия,=низкая энергия

2

Зеленый индикатор

=Фиксация автофокуса

3

Готовность вспышки / Предупреждение о движении камеры / зарядка вспышки

(Светится) / (Мигает)

4

Режим съемки

5

Макрорежим, супер-макрорежим

6

Режим вспышки

7

Автоспуск

8

Компенсация экспозиции

–2,0 … +2,0

9

Режим записи

SHQ, HQ, SQ1.SQ2

10

Размер изображения

2272×1704, 1600×1200, 640×480, 320×240, 160×120

11

Визирная рамка АФ

[ ]

12

Текущая память

[IN] (внутренняя память), [xD] (карта памяти)

13

Количество сохраняемых фотоснимков Доступное время записи

79

8:36

Режим просмотра (рис. 40).

Рис. 40. Монитор – режим просмотра (табл. 8)

Таблица 8

Монитор – режим просмотра

Элементы

Индикаторы

1

Индикатор заряда батареи

=полная энергия,=низкая энергия

2

Текущая память

[IN] (внутренняя память), [xD] (карта памяти)

3

Настройка печати/Количество экземпляров

х00

4

Номер файла

100-0018

5

Защита

6

Режим записи

SHQ, HQ, SQ1.SQ2

7

Размер изображения

2272×1704, 1600×1200, 640×480, 320×240, 160×120

8

Компенсация экспозиции

–2,0 …+2,0

9

Дата и время

05.11.08 12:30

10

Количество кадров Истекшее время/общее время видеозаписи

19 00:10/00:45

Установка даты и времени. Дата и время сохраняются вместе с каждым снимком и используются в имени файла. Время отображается в 24-часовом формате.

При включенном фотоаппарате из режима съемки или просмотра войдите в меню установки даты и времени:

– Нажмите , чтобы выбрать один из следующих форматов даты: [Г-M-Д] – Год/Месяц/День, [M-Д-Г] – Месяц/День/Год, [Д-M-Г] – День/Месяц/Год, и нажмитеперейдите к установке года.

Дальнейшие операции иллюстрируют процедуру установки даты и времени в формате [Г-М-Д].

– Установите год нажатием , затем нажмите, чтобы перейти к установке месяца. Для возврата к предыдущей установке, нажмите.

– Повторяйте эти операции до завершения установки даты и времени.

– Для точной установки нажмите по сигналам точного времени 00 секунд.

– Нажмите , чтобы выйти из меню.

ОСНОВНЫЕ ФУНКЦИИ

Использование диска режимов. Фотокамера может выполнять фотосъемку в различных режимах и видеозапись. Перед началом съемки выберете необходимый режим, используя диск режимов для переключения между режимами съемки (табл. 9). Вы можете изменить положение диска режимов до или после включения фотокамеры. Пояснение функций фотосъемки для выбранного режима (табл. 10)

Таблица 9
