2.3.9. Вікна і двері

Вікна призначені для природного освітлення, інсоляції, вентиляції приміщень та зорового зв’язку із зовнішнім середовищем. Вікна своїм розташуванням і розмірами впливають на композицію фасаду і інтер’єру будинку. Вікна ізолюють приміщення від шуму і задовольняють вимогам теплозахисту. Будівельні норми і правила регламентують освітленість окремих приміщень в житлових, громадських, промислових і інших будинках. Відношення площі світлових прорізів до площі підлоги приміщень повинне бути не менше 1 : 8 і не більше 1 : 5,5.

Віконний проріз заповнюють віконним блоком, який складається з віконної коробки, віконних переплетів зі склом, яки включають створи, фрамуги, хвіртки, а також з підвіконної дошки.

За конструкцією віконні блоки бувають одинарні ( з одним або двома рядами скла), спарені ( з двома рядами скла) і роздільно-спарені (з трьома і чотирма рядами скла).

Перепльоти і коробки виготовляють з дерева, металу, пластмаси і залізобетону різної форми і розмірів.

Віконні перепльоти виготовляють створними (з часками, які відкриваються – створи) і глухими ( такими, які не відкриваються). Верхню частину віконного перепльоту називають фрамугою. Створи, фрамуги і глухі перепльоти складаються з брусків, які зв’язані в раму – обв’язку.

За кількістю створ в одному ряді вікна (балконні двері) бувають одно-, двох- і багатостворні; за відкриванням – такі які відкриваються в середину приміщення, на зовнішню сторону, в різні сторони і не відкриваються або глухі, а також розпашні з поворотом коло верхньої крайньої осі, відкидні – з поворотом навколо нижньої крайньої осі, поворотно-відкидні, розсувні – з переміщенням створи по горизонтальній площині, підйомні – з переміщенням створи в вертикальній площині.

Поле скляної рами членується на частини горбильками - горизонтальними і вертикальними вузькими брусочками, утворюючи більш дрібне засклення.

Віконні коробки ділять на розділені і сумісні, в перших зовнішні і внутрішні рами розділені, в других об’єднані в блок. Велике розповсюдження отримали спарені перепльоти, тобто два перепльоти закріплені на одних завісах.

Одинарні вікна зі склопакетами більш економічні і простіші.

Для будинків масового будівництва застосовують вікна уніфікованих, стандартних розмірів

Проріз для дверей заповнюють дверним блоком. Дверний блок складається з дверної коробки і дверного полотна, яке навішується НП вертикальний брусок коробки на завіси.

За конструкцією двері поділяють на рамочні (фільончасті), щитові зі суцільним і мілкопустотним заповненням з порогом і без порогу, з фрамугою і без фрамуги; за кількістю полотен – одно- і двопільні; за способом відчинятися – розпашні, розсувні, такі, які хитаються і обертаються; за способом навіски – праві і ліві; за наявністю засклення - заскленні і глухі; за обробкою – з непрозорим оброблювальним покриттям (емалі, фарби, декоративні листові або плівкові матеріали) або з прозорим оброблювальним покриттям лаками.

2.3.10. Сходи, пандуси, ескалатори

Сходи. Основні вимоги до сходів: міцність, естетичність, гарне освітлення, зручність, пожежна безпека. За призначенням сходи діляться на основні, допоміжні, аварійні, пожежні, вхідні, внутрішньоквартирні і інші. Основні сходи служать для повсякденного сполучення між поверхами з виходом на вулицю, допоміжні – для переходу з поверху на поверх, входу до підвалу і горища. Особливі пожежні сходи виготовляють зі сталі і розміщують поряд з будівлею в 100м від любої точки будівлі. Аварійна сходи, також розміщують за межами будинку, вони служать для швидкої евакуації людей. В великих громадських будинках окрім сходів і ліфтів розташовують ескалатори.

Сходи, які розміщують в будинках, обмежують стінами, утворюючи приміщення, яке називається сходовою клітиною. Основними елементами сходів є похилий марш і горизонтальні площадки. Марші складаються з ряду сходинок , які підтримуються знизу балками-косоурами, а інколи збоку тятивами. Кожна сходинка складається з горизонтальної площадки – проступні - і вертикальної площі – підсходинки. Костури або тятиви спираються на несучі елементи площадок – площадочні балки, які в свою чергу , спираються на конструкції несучого остова будинку.

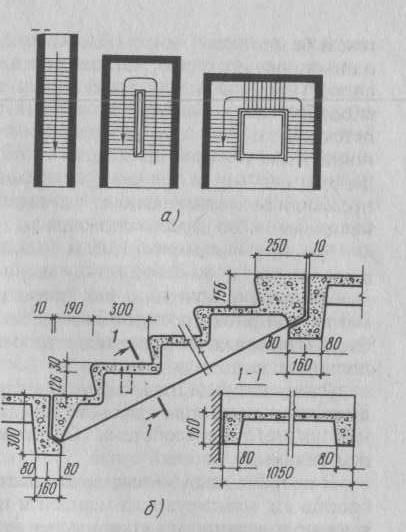

Рис.2.13. Схема одно-, двох і трьохмаршевих сходів в плані (а) і зборні східні марші зі складчастими сходинками (б)

Сходові площадки, які розташовані на рівні поверху, називаються поверховими площадками, а які розташовуються між поверхами – проміжними або міжповерховими площадками. Залежно від кількості маршів в межах поверху сходи бувають одно-, двох-, трьох- та чотирьохмаршеві.

Безпека і зручність ходи по сходах забезпечується дотриманням визначених правил. Уклін сходового маршу, тобто відношення висоти маршу до його горизонтальної проекції, залежить від призначення сходів. Для основних сходів уклін 1 : 2 – 1 : 1,7, для допоміжних – до 1 : 2,5, для внутрішньоквартирних допускається 1 : 1, тобто під 45°, для тих сходів, які ведуть до підвалу – 1 : 1,5. Всі сходинки в марші повинні бути однакових розмірів, кількість сходинок в марші повинно бути не менше трьох ( можна оступитися) і не більше 18 ( інакше підйом буде ускладнений). Висота огородження маршів і площадок повинна бути 0,85 – 0,9м, а висота проходу під маршами – не менше 2м, ширина сходової площадки – не менше ширини маршу, глибина не менше 1,5м. Як правило сходи повинні освітлюватись природним світлом.

Ширина маршу залежить від інтенсивності руху, але не більше 2,4м за протипожежними нормами, в житлових будинках вона повинна бути не менше 1,05м, а для внутришньоквартирних допускається 0,8м. Зазор між маршами дорівнює 100мм.

Висота підсходинки, як правило, 140 – 170мм, але не більше 200мм, ширина проступні 280 – 300мм.

Конструктивно сходи житлових і громадських будинків виконують однаково, лише парадні сходи вирішуються за індивідуальними проектами

Ліфти. Для організації сполучення між поверхами в житлових будинках висотою 6 поверхів і більше окрім сходів застосовують ліфти. Будівельна частина ліфтової установки складається з вертикальної шахти, де рухається кабіна, і машинного відділення, де знаходиться підйомний механізм з канатом і противагою, який двигає кабіну. Шахту заглиблюють нижче відмітки підлоги першого поверху не менше ніж на 1300мм. Стіни шахти в цеглових будинках роблять з цегли товщиною 380 (250)мм, в крупнопанельних будинках – залізобетонними монолітними або із збірних об’ємних елементів товщиною 100 – 160мм.

Ліфти розміщують в східній клітині або поряд з нею, складаючи східно-ліфтовий вузол. Іноді ліфт виконують у вигляді зовнішньої прибудови.

Пандус – похила поверхня, яка утворює міжповерховий зв'язок (допустимий уклін 10°), тому він займає багато корисної площі. Пандуси можуть бути одно- і двох маршеві, прямо- і криволінійні в плані. Пандуси складаються з косоуров, по яким укладають збірні залізобетонні плити. Покриття пандусів повинно бути не слизьким.

Ескалатор. В будинках з великими людськими потоками застосовують ескалатори, які складаються з приводної станції зверху і натяжної знизу. Ширина ескалаторного полотна 0,5 – 1,2м, кут нахилу – не більше 30°.
