4. Додатки
Додаток 1.
Схема розміщення елементів креслення на форматі.
Додаток 2
Штамп креслення
Фрагмент виконання розбивочного креслення методом ординат
Фрагмент виконання розбивочного креслення методом квадратів
Фрагмент виконання розбивочного креслення методом теодолітного ходу
Баланс території об'єкта озеленення (до розбивочного креслення)
Додаток 4

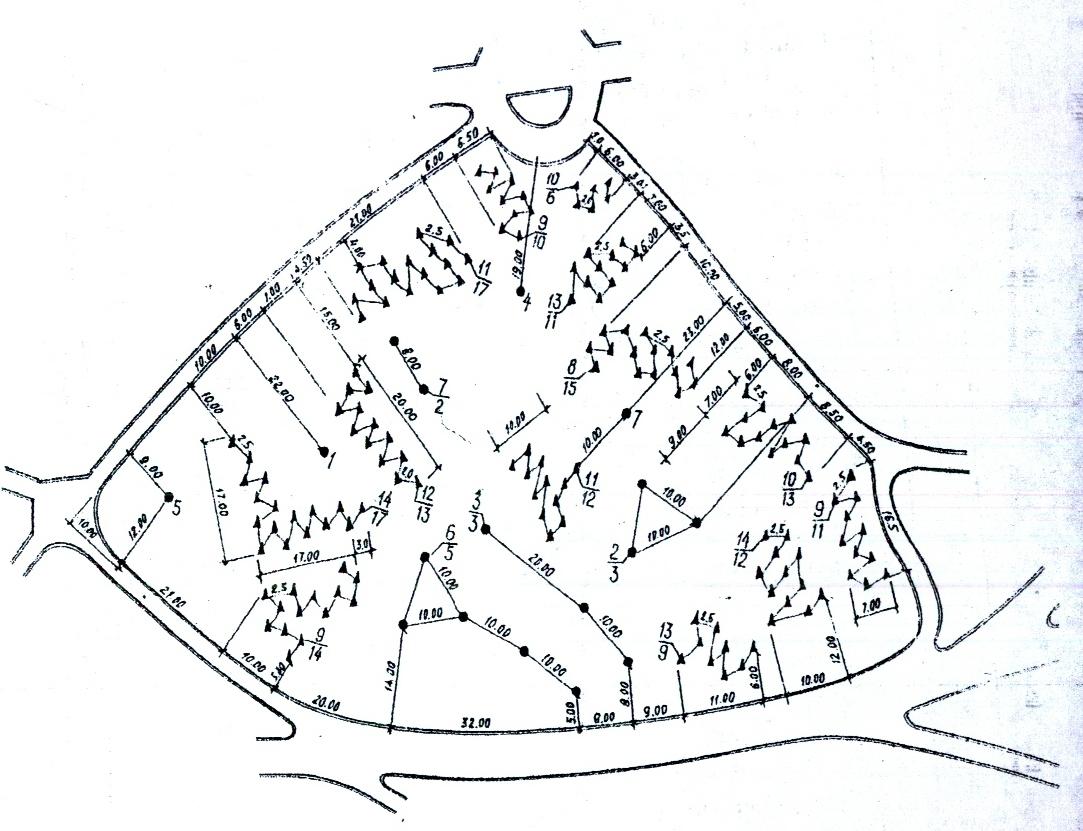

Фрагмент виконання посадкового креслення методом прив'язки до існуючих планувальних елементів
|
Залежність розмірів посадкових ям від розмірів рослин |
| |||||||||||||
|
Група рослин |
Груда |
Яма | ||||||||||||
|
Діаметр, М |
Розміри сторін, м |
Висота, м |
Діаметр, М |
Розміри сторін, м |
Глибина, м | |||||||||
|
Дерева-саджанці листяних порід з оголеним корінням: - при посадці на родючих фунтах; - на бідних грунтах |
- |
- |
- |
0,8 1,0 |
- |
0,7 0,8 | ||||||||
|
Чагарники з оголеним корінням: - при посадці на родючих грунтах; - на бідних грунтах; - при посадці в траншеї для однорідного живоплоту; - двохрядовий живопліт |
: |
: |
її її |
0,6 0,7 |
0,55 0,8-0,9 |
0,6 0,6 0,6 0,6 | ||||||||
|
Дерева і чагарники з грудою землі: - з упаковкою в м'яку тару; - в жорсткій тарі |
0,6 0,8 |
1,0x1,0 1,6x1,3 1,5x1,5 |
0,5 0,6 0,6 0,6 0,65 |
1,0 1,5 |
1,9x1,9 2,2x2,2 2,4x2,4 |
0,7 0,85 0,85 0,85 | ||||||||
|
|
Відомість об'ємів посадкових роб (до посадкового креслення) |
т |
|
| ||||||||||
|
пп |
Назва рослини |
ВВік |
Розмір груди землі |
Розмір посадкової ями |
Кількість шт. |
Джерела отримання посадкового матеріалу |
| |||||||
|
|
|
|
|
|
|
|
| |||||||
|
|
|
|
|
|
|
|
| |||||||
Фрагмент виконання посадкового креслення методом ординат
Додаток 5
|
|
Ухили поверхні планувальних елементів території |
| ||||
|
№ п/п |
Планувальні елементи. Типи вкриття |
Поперечні ухили |
Поздовжні ухили | |||
|
тіп |
тах |
тіп |
тах |
допуст. | ||
|
1. |
Паркові алеї, дороги і доріжки: - асфальтобетонні, цементно-бетонні |
0,015 |
0,025 |
0,004 |
"0,06 |
0,07 |
|
- щебеневі покриття |
0,025 |
0,035 |
0,04 |
0,08 |
0,12 | |
|
- вкриття з плит |
0,02 |
0,03 |
0,04 |
0,06 |
0,07 | |
|
-грунтосуміші |
0,025 |
0,035 |
0,04 |
0,08 |
0,10 | |
|
2. |
Паркові майданчики, майдани перед будинками і спорудами (не залежно від матеріалу вкриття) |
0,005 |
0,03 |
0,004 |
0,038 |
0,04 |
|
3. |
Дигпячїмайданчики (не залежно від матеріалу вкриття) |
0,01 |
0,02 |
0,005 |
0,015 |
0,02 |
|
4. |
Господарські майданчики (не залежно від матеріалу вкриття) |
0,01 |
0,02 |
0,004 |
0,03 |
0,04 |
|
5. |
Спортивні майданчики |
0,005 |
0,005 |
0,005 |
0,005 |
0,005 |
|
6. |
Автостоянки |
0,005 |
0,015 |
0,004 |
0,04 |
0,05 |
|
7. |
Території під насадженнями, галявини |
0,005 |
0,08 |
0,005 |
0,08 |
4,5 |
|
8. |
Партери, квітники |
0,005 |
0,06 |
0,005 |
0,05 |
0,08 |
Примітка: 1 (допустимі ухили проектують у виняткових випадках у гірській місцевості та степу);
2 (території під насадженнями можливо проектувати з збереженням крутих схилів,
при цьому слід передбачити протиерозійні заходи та укріплення відкосів;
3 (спортивні майданчики проектують з ухилами в двох напрямках від центру.
Таблиця
|
Поперечні ухили садових доріжок з м'яким вкриттям | ||||
|
Ширина доріжки в м |
1,5-2,0 |
2,5-3,0 |
4,0-5,0 |
6,0 і більше |
|
Поперечний ухил |
0,06 |
0,05 |
0,045 |
0,04 і менше |
Фрагмент виконання схеми вертикального планування території
Додаток 6
Фрагмент виконання проекту вертикального планування дороги
Додаток 7
Фрагмент виконання картограми земляних робіт
СПИСОК ДОПОМІЖНОЇ ЛІТЕРАТУРИ
Теодоронський В.С. Садово-парковое строительство и хозяйство.- М.:Стройиздат, 1989.-351 с.
Лапшев А.А., Глазачев Б.А., Маяк А.С. Справочник работника зеленого строительства.-К.: Будівельник, 1984.- 152 с.
Жирнов А.Д., Мельничук Я.В. Будівництво і експлуатація садово-паркових об'єктів. Навчальний посібник. - Львів, 1995.- 42 с.
Остапенко Б.Ф., Жирнов А.Д. Методические указания по проектированию зелених насаждениЙ городов, поселков и сел.- Харьков, 1975.- 135 с.
Серооченко Н.А. Методические указания для курсового и дипломного проектирования по садово-парковому строительству.-Львов, 1979 .-40 с.
Бакутис В.З., Горохов В.А., Лунц Л.Б., Расторгуев О.С. Инженерное благоустройство городских территорий.- М.: Стройиздат, 1979. -237 с.
Глазачев Б.А. Зеленьїе насаждения на жильїх территориях.- Киев: Будівельник, 1980.
РубцовЛ.И. Проектирование садов и парков. -М.:Стройиздат, 1973.
