КИРПИЧНАЯ СТЕНА

Белый или беленый кирпич по технике передачи в акварели мало чем отличается от белой штукатурки. По колориту и светотени он изображается так же, как и штукатурка, но с более сложной фактурой отдельных кирпичей и более сложным рисунком кирпичной кладки (рис. 93).

Здесь следует указать, что в изображении кирпичной кладки, расчерченной на порядовку, нет необходимости отделывать каждый кирпич, особенно если чертеж делается в мелком масштабе. Показать отдельные кирпичи бывает нужно лишь в тех местах, где это интересно для композиции, где фактура кирпича наиболее выразительна и необходима для общего впечатления.

В качестве примера, иллюстрирующего технику изображения кирпичной кладки из белого или беленого кирпича, приводится чертеж фасада башни Кутафьи Московского Кремля при пасмурном освещении (рис. 93). Туманный небосвод пропускает слабые лучи солнца, которые на фасаде образуют мягкую светотень. Этот пример характерен тем, что при слабом солнечном освещении пасмурного дня очень часто образуется белый рассеянный свет. При таких условиях освещения следует работать по белой бумаге, по белому основанию.

стые полутона и тени с мягкими теплыми золотисто-коричневыми рефлексами под карнизами и поясами. Такой технический прием рельефно и вместе с тем воздушно передает кирпичную кладку из белого кирпича и придает всему чертежу своеобразный серебристый колорит, очень типичный для нашей средней русской полосы. Если к этому еще добавить серебристый фон неба и темно-серый фон зелени, то архитектура на чертеже ясно выделится, а технический прием будет полностью завершен.

Изображение красного кирпича по отношению к предыдущим примерам осложняется нанесением локального цвета, а также важным обстоятельством, указанным ранее,— разной чувствительностью нашего зрения к интенсивным цветам при разной освещенности. Это явление не может остаться без внимания в акварельном изображении красного кирпича и других цветных облицовочных материалов: изразцов, мозаики, керамических облицовочных плиток и т. п.

Как в сооружении, так и в чертеже красный кирпич требует большого вкуса в подборе цвета; здесь от прекрасного до безобразного один шаг. Изображая кирпич, особенно важно ясно представить себе силу света и интенсивность цвета. Если кирпичная стена изображается в яркий солнечный полдень, то цвет кирпича — светлый, оранжево-красный. Тени в таком случае — холодно-красные и довольно интенсивные по цвету. Эта живописная особенность очень живо характеризует яркий солнечный свет на кирпиче и в хорошем исполнении оставляет полное впечатление солнечного дня (рис. 28). В пасмурный день в освещенных местах кирпичная стена имеет насыщенный локальный цвет с мягкими тенями. Цвет кирпича в тени несколько желтее и заметно менее интенсивен. Эта живописная черта хорошо характеризует пасмурное освещение при интенсивных красках строительных материалов.

Изображение кирпичной кладки в крупном масштабе также осложняется нанесением локального цвета и разработкой фактуры отдельного кирпича. Стадии работы следуют в обычной последовательности. На незаконченном акварельном рисунке (рис. 94) можно проследить порядок нанесения красок: по контуру наносится золотистый грунт, который в' дальнейшем останется на бликах белого камня и извести в швах кладки; затем наносится цвет кирпича, освещенного солнцем; поверх этого слоя — голубовато-серые полутона с про-

162

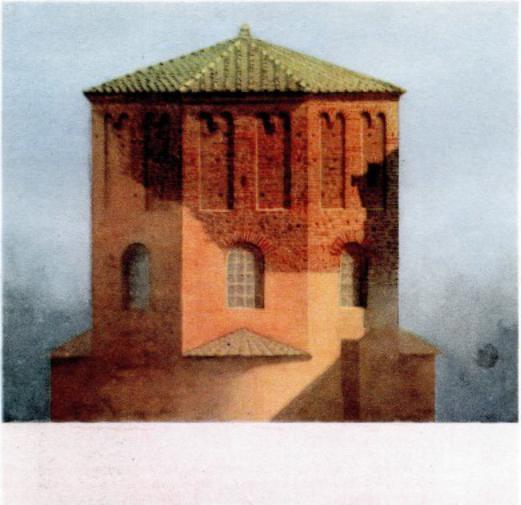

Рис. 92. Изображение красного кирпича в мелком масштабе при вечернем солнечном освещении. Незаконченный чертеж дает возможность проследить стадии и технические приемы исполнения. Моделировка кирпичной кладки и черепичной кровли достигается мелкими штрихами полутонов и теней с пропуском бликов по порядовке кирпича и черепицы.

пусками для бликов на кромках кирпича и в выбитых местах; далее следуют тени холод- но-красного цвета и, наконец, оранжево-красные рефлексы от смежного кирпича. Некоторые менее важные моменты техники акварельной передачи красного кирпича можно видеть на чертеже при внимательном рассмотрении.

Другая неоконченная акварель (рис. 92), выполненная в мелком масштабе, дает возможность проследить за техникой ее исполнения. В отличие от предыдущего примера она выполнена в миниатюрном масштабе, который обычно употребляется в проектных работах.

На этом чертеже сооружение из красного кирпича изображается при вечернем освещении. Поэтому цветовая подготовка здесь принята желто-розового цвета. По первому общему цветовому тону проложен теплый красный цвет освещенного вечерним солнцем

164

Рис. 93. Изображение беленого кирпича при рассеянном свете пасмурного неба. Фасад башни Кутафьи Московского Кремля. Моделировка архитектуры в освещенной части производится мелкими штрихами полутонов и теней с пропуском бликов; в тенях — широким обобщающим покрытием.

кирпича и серовато-голубой тон неба. В следующей стадии были нанесены падающие и собственные тени, по своему цвету близкие к цвету ранее окрашенного небосвода. После такой общей моделировки была произведена детализация кирпичной стены и черепичной кровли. В правой освещенной грани нанесены тепло-красные полутона, поскольку эта грань нормально обращена к солнечным лучам. Оставляются световые кромки по кирпичным порядовкам, короткие падающие тени в вертикальных швах и насыщенные по цвету красные рефлексы в горизонтальных швах. На средней грани, где солнечные лучи падают касательно, полутона наносятся более темного и более холодного тона, чем на правой грани. Здесь на кромках также оставляются блики, в швах наносятся холодные падающие тени и теплые рефлексы, большие падающие тени в нишах и окнах делаются длиннее. В левой теневой грани полутона и тени наносятся так же, как и в первых двух гранях. Падающие тени от верхнего рассеянного света наносятся с мягкими очертаниями и теплыми рефлексами под карнизом, перемычками и поясами. Такой прием акварельной обработки чертежа кирпичной стены целесообразно применять для масштаба 1 : 100, 1 : 50. При таких масштабах работа по изображению кирпича идет быстро и эффективно. Стена приобретает живую

165

мозаичную структуру кирпичной кладки, а чертеж выглядит выразительно и реалистично. Аналогично исполняется и черепичная кровля с той лишь разницей, что там цвета берутся несколько светлее и желтее.

В современной практике архитектурной отделки зданий большую роль играет керамическая облицовочная плитка и архитектурные детали. На чертеже (рис. 95) представлен фрагмент карниза. Здесь, на рисунке, не завершенном для большей наглядности, видна последовательность работы, краски и приемы изображения этого облицовочного материала.

Большой практический интерес представляют приводимые акварели цветных изразцов. Здесь приведен фрагмент древних русских изразцов из Истры. Особенно интересна в нем интенсивность цвета, сочность красок, мягкость рисунка, нежность полутонов (рис. 95). По неоконченному рисунку можно проследить последовательность исполнения данной работы.

Д Е Р Е В Я Н Н ОЕ СООРУЖЕНИЕ

Дерево в постройке имеет своеобразный рисунок, колорит и фактуру.

Для рисунка деревянного сооружения типичны прямолинейные элементы бревен, досок, брусков, балок, подкосов, стропил и т. п., которые придают архитектуре деревянной постройки особые черты.

По колориту деревянное сооружение отличается общим темно-серым цветом с многочисленными оттенками, зависящими от условий и срока службы дерева. Там, где дерево подвержено влиянию атмосферных осадков, оно наиболее серое, даже белесое, с голубоватыми, розоватыми, а иногда и золотистыми отблесками в освещенных местах. В местах, где

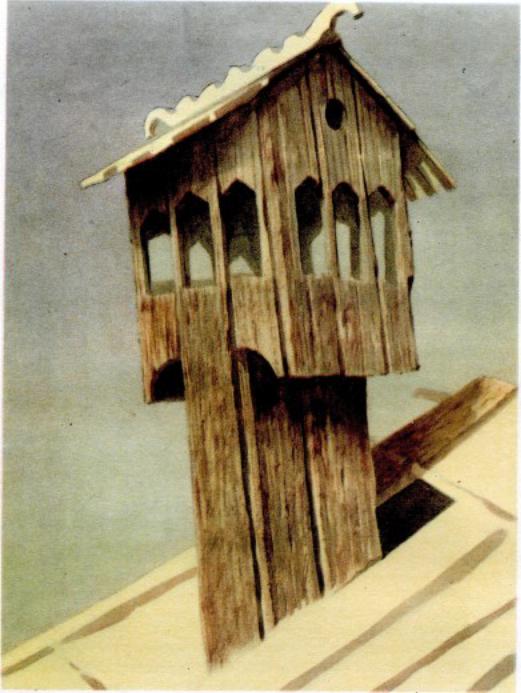

В изображении деревянных сооружений в масштабах 1 : 100, 1 : 50 материал построек — дерево — характеризуется только цветом и светотенью. Это видно на примере деревянной надвратной башни, представленной на незаконченном чертеже; здание освещено солнцем, находится на зеленом участке и изображено в летнее время. На чертеже показаны все стадии подготовки и обработки акварелью деревянного сооружения в таких условиях (рис. 97).

Деревянное сооружение на фоне неба темнее своего фона. Его цвет может перекрыть цвет фона. Поэтому покраску проекции деревянного здания можно в этом случае начинать

собщего нанесения фона, которым покрывают и самое сооружение. По законченному фону,

т.е. поверх цвета неба, наносят цвет деревянного сооружения, освещенного солнцем. В данном случае это будет светлый серовато-золотистый тон, который хорошо заметен на левой грани восьмерика башни и на торцах бревен (рис. 97). Затем наносятся более темный холодный серый полутон и еще более темные падающие и собственные тени. На поверхностях архитектурных деталей, обращенных к земле, наносятся рефлексы. На пристройках

рефлексы от травы будут зеленовато-коричневые, под крышей башни — просто коричневые, на верхнем ярусе башни — едва заметные, с более холодными оттенками.

Чертеж деревянного здания той же башни и на том же участке, но при пасмурном освещении дает другой пример графической передачи в цвете типичного серого колорита дерева в постройке при том же масштабе изображения (рис. 98). В этом случае работа также начинается с нанесения небесного фона по всей плоскости чертежа. Затем наносится серовато-розоватый цвет дерева, встречающийся при пасмурном освещении. По нему прокладывают серые полутона, тени и, наконец, рефлексы. Рефлексы покрывают едва за-

168

ИНТЕРЬЕР С О Д Н О С Т О Р О Н Н И М ОСВЕЩЕНИЕМ

Для реалистического изображения интерьера необходимо установить основные закономерности его освещения и приемы передачи его колорита.

Колорит интерьера так же, как и внешнего пространства, определяется источниками света. Свет может проникать в интерьер извне, через проемы окон и дверей, тогда колорит его является отражением наружной световой среды; может излучаться искусственными источниками света внутри интерьера или представлять комбинацию того и другого освещения.

Анализ закономерностей для простейшего случая освещения интерьера естественным светом от одного окна поможет нам усвоить метод определения колорита в интерьере и установить правила и последовательность нанесения красок в изображении (рис. 99).

Если интерьер освещен естественным светом и свет проникает извне, то колорит интерьера определяется освещением внешнего пространства, которое мы наблюдаем за окном. Наиболее простым, ясным и убедительным примером, поясняющим природу колорита и способы живописного изображения такого интерьера, может служить фотографическая камера.

Если мы из комнаты сделаем большую фотографическую камеру, т. е. на месте окна устроим объектив, побелим стены, пол и потолок, и войдем в комнату в солнечный день, то увидим внутри комнаты полную картину наружного пейзажа в перевернутом положении. На полу, который получит небесно-голубой цвет, будут проплывать облака и будет лежать яркий солнечный диск; стены разделятся горизонтом на две половины; на нижней будет проектироваться небо, на верхней — отдаленные планы земли; на потолке появятся в своей естественной окраске наземные предметы, находящиеся поблизости.

Фотографическая камера с полной очевидностью убеждает, что источником света для пола служит небо, для потолка — земля, для стен — горизонт, что с изменением внешних источников света изменяется освещение интерьера и изменяется его колорит. По мере увеличения объектива до размера окна и прибавления света начнут исчезать четкие очертания описанной картины; ворвавшийся свет отразится от комнатных предметов и дополнительно осветит внутренние поверхности комнаты, однако основные источники света, расположенные за окном, сохранят свое главенствующее значение и роль в освещении интерьера.

С появлением новых проемов в потолке или в стенах освещение усложнится, но сохранит ту же закономерность. Свет, проникающий через каждое новое окно, будет полностью
