28. Организация разгрузочных полостей в ГТД. Определение

разгружающего усилия.















Общее осевое усилие, возникающее на роторе компрессора, равно

сумме осевых сил от всех ступеней. Для уменьшения этой осевой силы

за задней торцовой поверхностью ротора создается П думисная

полость

с низким, почти

атмосферным, давлением рн а перед

передней торцовой поверхностью ротора

думисная З полость ,

в

которую подается воздух повышенного давления рП

от

промежуточных ступеней

(рис. 2.9). В

результате возникает

.разгружающая положительная сила как разность осевых сил,

действующих на торцы ротора. Расчет этой силы производится по

заданным величинам давлений и размерам площадей;



F



0,25* (D

2

d

2







уп

уп );





П























F

0,25* (D

2

уз

d

2

уз );















З

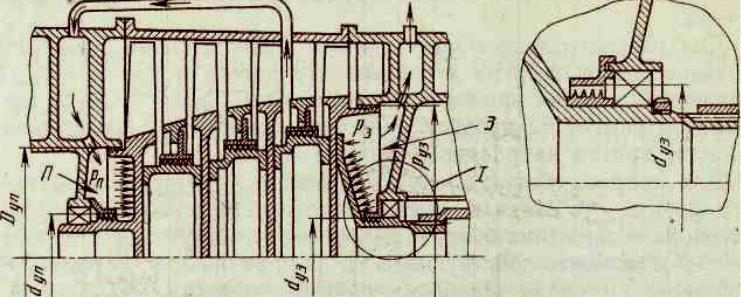

Рис. 2.9. Схема действия осевых сил на торцевые поверхности ротора компрессора

29. Баланс осевых газовых сил ГТД.

Алгебраическая сумма осевых газодинамических и газостатических сил приложенных к узлам и деталям двигателя численно равна тяге развиваемой двигателем.

Усилие на роторе турбины в 2,6 раза больше силы тяги.

74.7%

145.9%

Статор комрессора

Статор турбины

40,2%

297.2%

143.7%

265.5%

Входное

Ротор

ОКС

Ротор

устройство

компрессора



турбины



583,8%



483.8%





100%







Тяга



Рассмотренный пример показывает, что детали ГТД находятся под воздействием больших внутренних газодинамических сил, поэтому в процессе проектирования осевые силы рассчитываются и учитываются для оценки прочности конструкции и обеспечения минимальной массы двигателя.

30.Определения крутящих моментов от газовых сил.

Моменты кручения от газовых сил, возникающих на лопатках рабочих колес и на НА находятся на основе треугольников скоростей на среднем радиусе степени перед и за соответствующими элементами

Для компрессора:

РК

НА

МкрРК GВ (R2ср С2u R1ср С1u )

МкрНА GВ (R3ср С3u R2ср С2u )

С1u С2u С3u окружные составляющие абсолютных скоростей Баланс крутящих и скручивающих моментов:

М

кр

М

крРК

М

крНА

0
